    - Volantes fechados em alumínio com cabo cilíndrico giratório

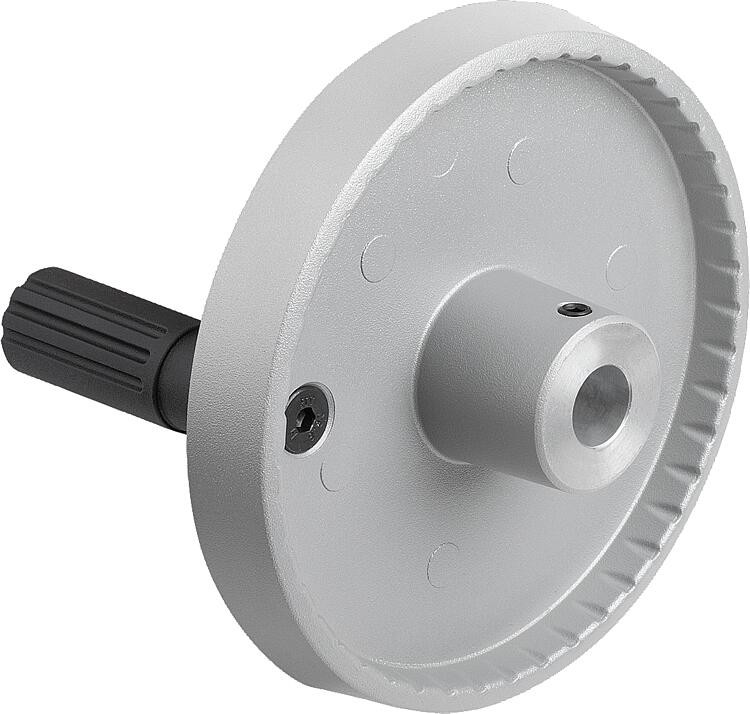

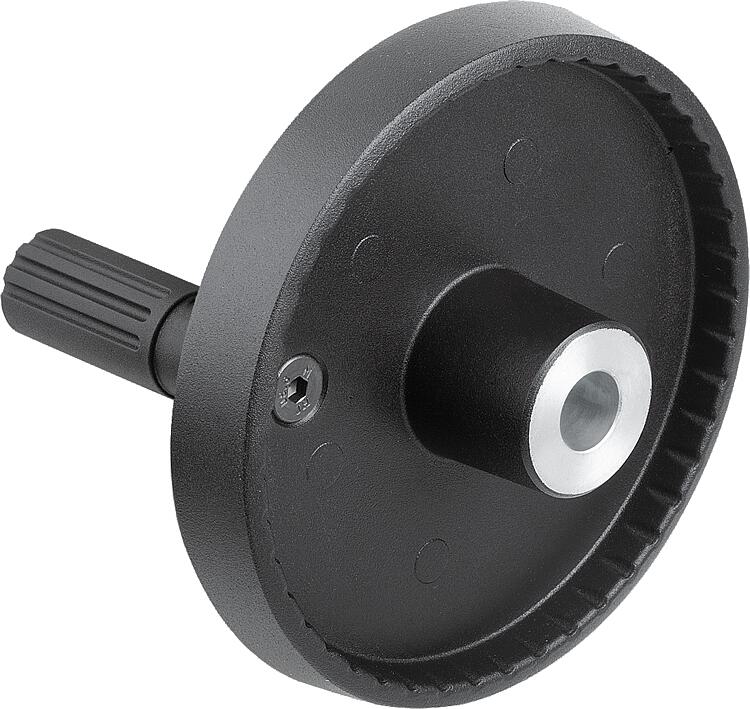

      - Volantes fechados em alumínio com cabo cilíndrico giratório, forma E, com furo de ajuste

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Volante em alumínio.Cabo cilíndrico e capas de cubo termoplásticas, preto.
Eixo do manípulo cilíndrico em aço brunido.
Pino roscado ISO 4027 em aço com classe de resistência 45 H, preto.Versão:Preto ou prateado revestido a pó.Indicação:Concentricidade e excentricidade axial da coroa da polia dentada ≤ 0,4 mm.Montagem:A tampa de cobertura do cubo e o cabo cilíndrico giratório são fornecidos desmontados. Para a devida montagem, o eixo do cabo deve ser parafusado no furo de alojamento.
Os volantes podem ser fixados axialmente no eixo através da união por chaveta, utilizando-se um pino transversal ou por meio de um parafuso de cabeça cilíndrica DIN 6912 e uma arruela de calço K0173.
Nas versões com furo transversal, a fixação é efetuada por meio de parafuso sem cabeça ISO 4027 já parafusado.Acessórios:K0173 Arruelas de calço.
K1160 Parafusos de cabeça cilíndrica com sextavado interno, cabeça baixa DIN 6912.FornecimentoVolante em alumínio.
Capa do cubo.
Cabo cilíndrico giratório.
Pino roscado ISO 4027 (versões com furo transversal).Indicação de desenho:

1) Posição do furo transversal deslocada 90° em relação ao rasgo de chaveta

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1521_E Volantes fechados em alumínio com cabo cilíndrico giratório, forma E, com furo de ajuste

975 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Forma	Tipo da forma	A	D1	D2	D3	D4	L1	L3	H	L	L2	D5	Preço
K1521.080101	preto	E	com furo de ajuste	27	80	10	26	13,9	16	29	16,6	68	39	M4	sob consulta
K1521.080121	preto	E	com furo de ajuste	27	80	12	26	13,9	16	29	16,6	68	39	M4	sob consulta
K1521.100101	preto	E	com furo de ajuste	33	100	10	28	16	17	33	17,5	81	48	M5	sob consulta
K1521.100121	preto	E	com furo de ajuste	33	100	12	28	16	17	33	17,5	81	48	M5	sob consulta
K1521.125121	preto	E	com furo de ajuste	42	125	12	31	19,9	18	36	18,3	96	60	M6	sob consulta
K1521.125141	preto	E	com furo de ajuste	42	125	14	31	19,9	18	36	18,3	96	60	M6	sob consulta
K1521.080102	prata	E	com furo de ajuste	27	80	10	26	13,9	16	29	16,6	68	39	M4	sob consulta
K1521.080122	prata	E	com furo de ajuste	27	80	12	26	13,9	16	29	16,6	68	39	M4	sob consulta
K1521.100102	prata	E	com furo de ajuste	33	100	10	28	16	17	33	17,5	81	48	M5	sob consulta
K1521.100122	prata	E	com furo de ajuste	33	100	12	28	16	17	33	17,5	81	48	M5	sob consulta
K1521.125122	prata	E	com furo de ajuste	42	125	12	31	19,9	18	36	18,3	96	60	M6	sob consulta
K1521.125142	prata	E	com furo de ajuste	42	125	14	31	19,9	18	36	18,3	96	60	M6	sob consulta
