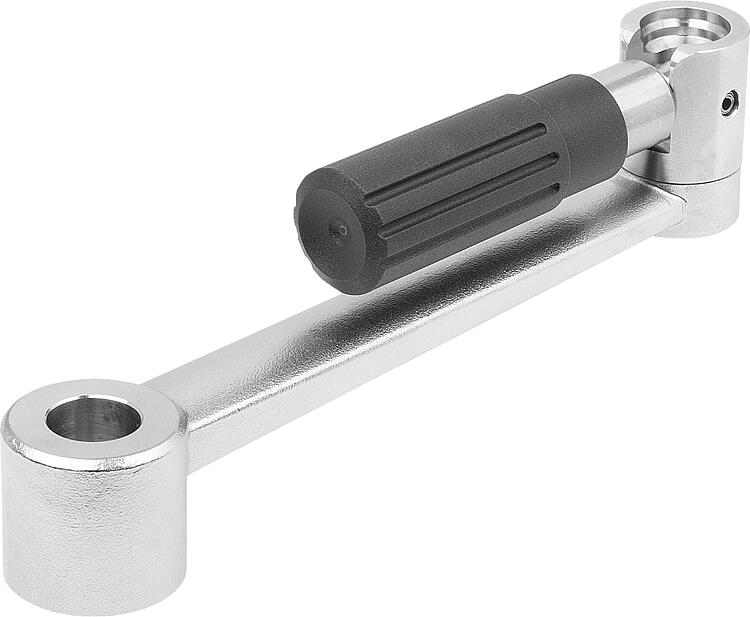

Manivelas em aço Inoxidável com cabo cilíndrico reversível e...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Volantes, manivelas, indicadores de posição
    - Manivelas em aço Inoxidável com cabo cilíndrico reversível
      - Manivelas em aço Inoxidável com cabo cilíndrico reversível e furo de ajuste

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Manivela de aço inoxidável 1.4308.
Cabo cilíndrico termoplástico e de aço inoxidável 1.4404.

Versão:Manivela com superfície sem tratamento.
Termoplástico cinza escuro.
Aço inoxidável, superfície sem tratamento.Indicação:Similar à DIN 469.
Nas versões com furo transversal, a fixação é efetuada com o parafuso sem cabeça com sextavado interno e ponta cônica
ISO 4027 (DIN 914) aparafausado..Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2076_PB Manivelas em aço Inoxidável com cabo cilíndrico reversível e furo de ajuste

209 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L	Preço
K2076.1110	furo de ajuste	sem furo transversal	80	24	10	16	-	89	49	22	13,4	-	100	sob consulta
K2076.1212	furo de ajuste	sem furo transversal	100	28	12	20	-	108	59,5	26	16	-	124	sob consulta
K2076.1314	furo de ajuste	sem furo transversal	125	30	14	26	-	140	83	28	15,8	-	153	sob consulta
K2076.1417	furo de ajuste	sem furo transversal	160	34	17	26	-	144	83	32	19,6	-	190	sob consulta
K2076.11106	furo de ajuste	com furo transversal	80	24	10	16	M6	89	49	22	13,4	7,5	100	sob consulta
K2076.12126	furo de ajuste	com furo transversal	100	28	12	20	M6	108	59,5	26	16	7,5	124	sob consulta
K2076.13146	furo de ajuste	com furo transversal	125	30	14	26	M6	140	83	28	15,8	7,5	153	sob consulta
K2076.14176	furo de ajuste	com furo transversal	160	34	17	26	M6	144	83	32	19,6	7,5	190	sob consulta
