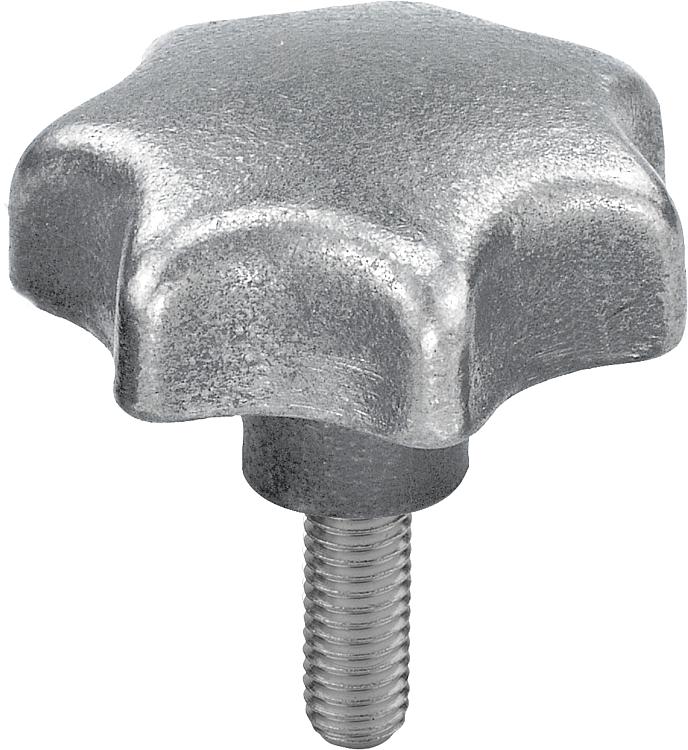

      - Manípulos em estrela de ferro fundido cinzento, DIN 6336, forma L, com rosca macho

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Ferro fundido cinzento GJL 200.
Pino roscado em aço inoxidável 1.4305.
Pino de travessa em aço inoxidável 1.4310.

Versão:Manípulos em estrela com vibroacabamento.
Pino roscado e pino de travessa com superfície sem proteção anticorrosiva.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0151_L Manípulos em estrela de ferro fundido cinzento, DIN 6336, forma L, com rosca macho

234 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície Corpo básico	D	D1	D2	H	L	Preço
K0151.606X15	L	tamboreado	M6	32	12	20	15	sob consulta
K0151.606X20	L	tamboreado	M6	32	12	20	20	sob consulta
K0151.606X25	L	tamboreado	M6	32	12	20	25	sob consulta
K0151.606X30	L	tamboreado	M6	32	12	20	30	sob consulta
K0151.608X20	L	tamboreado	M8	40	14	25	20	sob consulta
K0151.608X25	L	tamboreado	M8	40	14	25	25	sob consulta
K0151.608X30	L	tamboreado	M8	40	14	25	30	sob consulta
K0151.608X40	L	tamboreado	M8	40	14	25	40	sob consulta
K0151.610X25	L	tamboreado	M10	50	18	32	25	sob consulta
K0151.610X30	L	tamboreado	M10	50	18	32	30	sob consulta
K0151.610X40	L	tamboreado	M10	50	18	32	40	sob consulta
K0151.610X50	L	tamboreado	M10	50	18	32	50	sob consulta
K0151.612X30	L	tamboreado	M12	63	20	40	30	sob consulta
K0151.612X40	L	tamboreado	M12	63	20	40	40	sob consulta
K0151.612X50	L	tamboreado	M12	63	20	40	50	sob consulta
K0151.612X60	L	tamboreado	M12	63	20	40	60	sob consulta
