Manípulos de quatro pontas em ferro fundido cinzento, DIN 6335,...

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos de quatro pontas DIN 6335 em ferro fundido cinzento
      - Manípulos de quatro pontas em ferro fundido cinzento, DIN 6335, forma L, com rosca macho

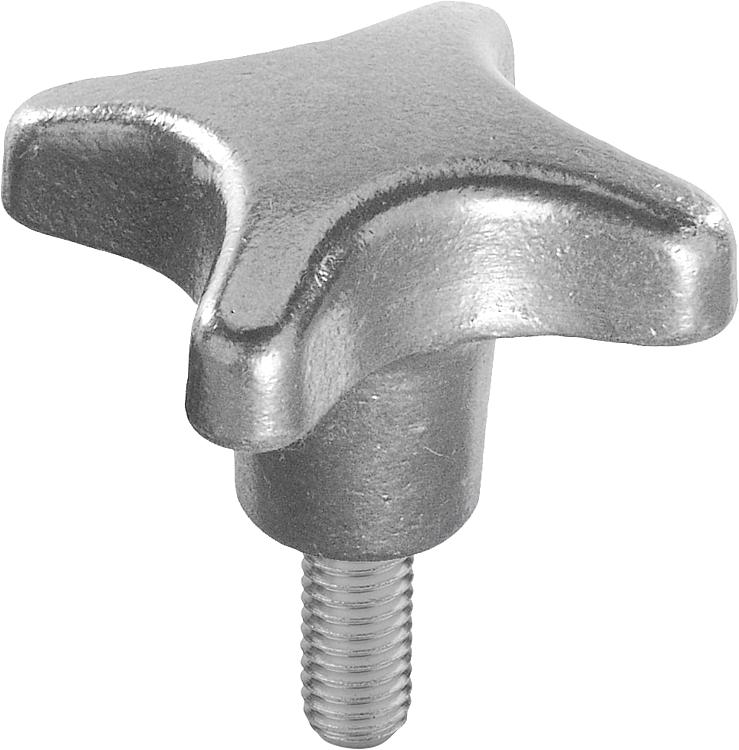

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Ferro fundido cinzento GJL 200.
Pino roscado em aço inoxidável 1.4305.
Pino de travessa em aço inoxidável 1.4310.

Versão:Manípulo de quatro pontas com vibroacabamento.
Pino roscado e pino de travessa com superfície sem proteção anticorrosiva.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0147_L Manípulos de quatro pontas em ferro fundido cinzento, DIN 6335, forma L, com rosca macho

185 kB

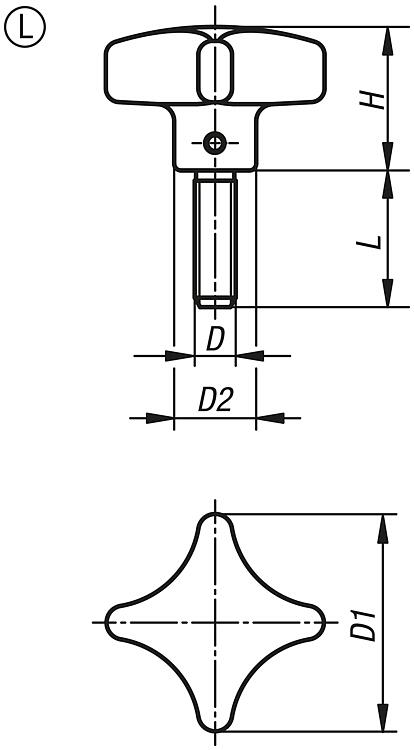

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Versão 1	D	D1	D2	H	L	Preço
K0147.606X15	L	vibroacabamento	M6	32	12	20	15	sob consulta
K0147.606X20	L	vibroacabamento	M6	32	12	20	20	sob consulta
K0147.606X25	L	vibroacabamento	M6	32	12	20	25	sob consulta
K0147.606X30	L	vibroacabamento	M6	32	12	20	30	sob consulta
K0147.606X40	L	vibroacabamento	M6	32	12	20	40	sob consulta
K0147.606X50	L	vibroacabamento	M6	32	12	20	50	sob consulta
K0147.608X20	L	vibroacabamento	M8	40	14	25	20	sob consulta
K0147.608X25	L	vibroacabamento	M8	40	14	25	25	sob consulta
K0147.608X30	L	vibroacabamento	M8	40	14	25	30	sob consulta
K0147.608X40	L	vibroacabamento	M8	40	14	25	40	sob consulta
K0147.608X50	L	vibroacabamento	M8	40	14	25	50	sob consulta
K0147.610X20	L	vibroacabamento	M10	50	18	32	20	sob consulta
K0147.610X25	L	vibroacabamento	M10	50	18	32	25	sob consulta
K0147.610X30	L	vibroacabamento	M10	50	18	32	30	sob consulta
K0147.610X40	L	vibroacabamento	M10	50	18	32	40	sob consulta
K0147.610X50	L	vibroacabamento	M10	50	18	32	50	sob consulta
K0147.612X20	L	vibroacabamento	M12	63	20	40	20	sob consulta
K0147.612X30	L	vibroacabamento	M12	63	20	40	30	sob consulta
K0147.612X40	L	vibroacabamento	M12	63	20	40	40	sob consulta
K0147.612X50	L	vibroacabamento	M12	63	20	40	50	sob consulta
