Descrição do artigo/Imagens dos produtos

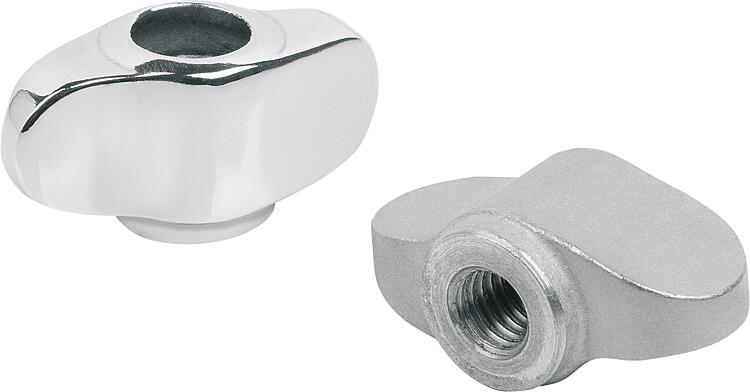

DescriçãoDescrição do produto:O manípulo borboleta Miniwing é caracterizado por seu design ergonômico e compacto.
Os materiais usados permitem uma utilização variada, até aplicações com os mais altos requisitos de resistência à corrosão.Material:

Aço inoxidável 1.4308 ou 1.4404.

Versão:peça polida ou jateada.Indicação:A rosca M5 é compatível com anéis de vedação e arruelas Hygienic USIT® K1491.Acessórios:

Anel de vedação e arruela Hygienic USIT^® K1491 para superfícies de aparafusamento.

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2041_D Manípulos borboleta "Miniwing" em aço inoxidável, forma D, rosca furada

173 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	D	1.4308 1.4404	polido jateado	28	13	M4 M5 M6 M8	11,8	8,1	14,1	2,25	13,25	9				Reset
Código do artigo	Forma	Chave de aço	Superfície Corpo básico	A	B	D	D2	D6	H	H1	H2	T	CAD	Aces.	Preço	Encomendar
K2041.4280412	D	1.4308	polido	28	13	M4	11,8	8,1	14,1	2,25	13,25	9			sob consulta
K2041.4280512	D	1.4308	polido	28	13	M5	11,8	8,1	14,1	2,25	13,25	9			sob consulta
K2041.4280612	D	1.4308	polido	28	13	M6	11,8	8,1	14,1	2,25	13,25	9			sob consulta
K2041.4280812	D	1.4308	polido	28	13	M8	11,8	8,1	14,1	2,25	13,25	9			sob consulta
K2041.4280411	D	1.4308	jateado	28	13	M4	11,8	8,1	14,1	2,25	13,25	9			sob consulta
K2041.4280511	D	1.4308	jateado	28	13	M5	11,8	8,1	14,1	2,25	13,25	9			sob consulta
K2041.4280611	D	1.4308	jateado	28	13	M6	11,8	8,1	14,1	2,25	13,25	9			sob consulta
K2041.4280811	D	1.4308	jateado	28	13	M8	11,8	8,1	14,1	2,25	13,25	9			sob consulta
K2041.4280422	D	1.4404	polido	28	13	M4	11,8	8,1	14,1	2,25	13,25	9			sob consulta
K2041.4280522	D	1.4404	polido	28	13	M5	11,8	8,1	14,1	2,25	13,25	9			sob consulta
K2041.4280622	D	1.4404	polido	28	13	M6	11,8	8,1	14,1	2,25	13,25	9			sob consulta
K2041.4280822	D	1.4404	polido	28	13	M8	11,8	8,1	14,1	2,25	13,25	9			sob consulta
K2041.4280421	D	1.4404	jateado	28	13	M4	11,8	8,1	14,1	2,25	13,25	9			sob consulta
K2041.4280521	D	1.4404	jateado	28	13	M5	11,8	8,1	14,1	2,25	13,25	9			sob consulta
K2041.4280621	D	1.4404	jateado	28	13	M6	11,8	8,1	14,1	2,25	13,25	9			sob consulta
K2041.4280821	D	1.4404	jateado	28	13	M8	11,8	8,1	14,1	2,25	13,25	9			sob consulta
