Descrição do artigo/Imagens dos produtos

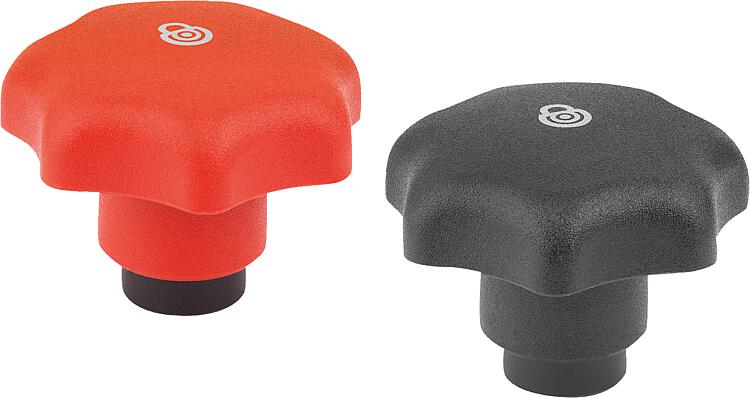

DescriçãoDescrição do produto:Os manípulos em estrela com função de segurança evitam alterações no ponto de contato, devido à abertura ou fechamento acidentais.
No estado inicial, o cabo pode ser girado livremente e não possui qualquer conexão com o ponto de contato. Somente pressionando o cabo será possível encaixar os dentes e soltar ou apertar o mecanismo de aperto.
A reinicialização ocorre imediatamente após soltar o cabo por meio de uma mola.Material:Manípulo em estrela e aplicação de termoplástico reforçado.
Bucha de aço ou aço inoxidável.Versão:Aço passivado azul.
Aço inoxidável, superfície sem tratamento.Vantagens:Proteção contra abertura ou fecho involuntários.Sob consulta:Versões especiais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1811_IG Manípulo em estrela em plástico com função de segurança, com rosca interna

249 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tipo de rosca	Cor do corpo básico	Material dos componentes	Tamanho	D	D1	D2	D8	H	H1	H4	T	Quantidade de dentes	Preço
K1811.32041	rosca fêmea	preto RAL 9005	aço	1	M4	32	10	14	25	5	22,1	6	12	sob consulta
K1811.32051	rosca fêmea	preto RAL 9005	aço	1	M5	32	10	14	25	5	22,1	6	12	sob consulta
K1811.40051	rosca fêmea	preto RAL 9005	aço	2	M5	40	13,5	18	30,5	5,5	26,6	7,5	12	sob consulta
K1811.40061	rosca fêmea	preto RAL 9005	aço	2	M6	40	13,5	18	30,5	5,5	26,6	9	12	sob consulta
K1811.40081	rosca fêmea	preto RAL 9005	aço	2	M8	40	13,5	18	30,5	5,5	26,6	9	12	sob consulta
K1811.50081	rosca fêmea	preto RAL 9005	aço	3	M8	50	17	22	41,9	10	37,1	12	12	sob consulta
K1811.50101	rosca fêmea	preto RAL 9005	aço	3	M10	50	17	22	41,9	10	37,1	12	12	sob consulta
K1811.320484	rosca fêmea	vermelho RAL 3020	aço	1	M4	32	10	14	25	5	22,1	6	12	sob consulta
K1811.320584	rosca fêmea	vermelho RAL 3020	aço	1	M5	32	10	14	25	5	22,1	6	12	sob consulta
K1811.400584	rosca fêmea	vermelho RAL 3020	aço	2	M5	40	13,5	18	30,5	5,5	26,6	7,5	12	sob consulta
K1811.400684	rosca fêmea	vermelho RAL 3020	aço	2	M6	40	13,5	18	30,5	5,5	26,6	9	12	sob consulta
K1811.400884	rosca fêmea	vermelho RAL 3020	aço	2	M8	40	13,5	18	30,5	5,5	26,6	9	12	sob consulta
K1811.500884	rosca fêmea	vermelho RAL 3020	aço	3	M8	50	17	22	41,9	10	37,1	12	12	sob consulta
K1811.501084	rosca fêmea	vermelho RAL 3020	aço	3	M10	50	17	22	41,9	10	37,1	12	12	sob consulta
K1811.132041	rosca fêmea	preto RAL 9005	aço inoxidável	1	M4	32	10	14	25	5	22,1	6	12	sob consulta
K1811.132051	rosca fêmea	preto RAL 9005	aço inoxidável	1	M5	32	10	14	25	5	22,1	6	12	sob consulta
K1811.140051	rosca fêmea	preto RAL 9005	aço inoxidável	2	M5	40	13,5	18	30,5	5,5	26,6	7,5	12	sob consulta
K1811.140061	rosca fêmea	preto RAL 9005	aço inoxidável	2	M6	40	13,5	18	30,5	5,5	26,6	9	12	sob consulta
K1811.140081	rosca fêmea	preto RAL 9005	aço inoxidável	2	M8	40	13,5	18	30,5	5,5	26,6	9	12	sob consulta
K1811.150081	rosca fêmea	preto RAL 9005	aço inoxidável	3	M8	50	17	22	41,9	10	37,1	12	12	sob consulta
K1811.150101	rosca fêmea	preto RAL 9005	aço inoxidável	3	M10	50	17	22	41,9	10	37,1	12	12	sob consulta
K1811.1320484	rosca fêmea	vermelho RAL 3020	aço inoxidável	1	M4	32	10	14	25	5	22,1	6	12	sob consulta
K1811.1320584	rosca fêmea	vermelho RAL 3020	aço inoxidável	1	M5	32	10	14	25	5	22,1	6	12	sob consulta
K1811.1400584	rosca fêmea	vermelho RAL 3020	aço inoxidável	2	M5	40	13,5	18	30,5	5,5	26,6	7,5	12	sob consulta
K1811.1400684	rosca fêmea	vermelho RAL 3020	aço inoxidável	2	M6	40	13,5	18	30,5	5,5	26,6	9	12	sob consulta
K1811.1400884	rosca fêmea	vermelho RAL 3020	aço inoxidável	2	M8	40	13,5	18	30,5	5,5	26,6	9	12	sob consulta
K1811.1500884	rosca fêmea	vermelho RAL 3020	aço inoxidável	3	M8	50	17	22	41,9	10	37,1	12	12	sob consulta
K1811.1501084	rosca fêmea	vermelho RAL 3020	aço inoxidável	3	M10	50	17	22	41,9	10	37,1	12	12	sob consulta
