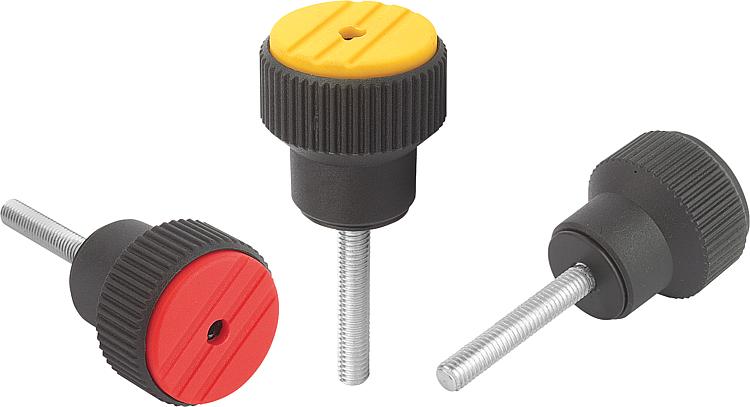

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Termoplástico, grafite escuro. Pinos em aço 5.8.Versão:Pino passivado azul.Indicação:O torque necessário é ajustado através de um parafuso de ajuste. Quando o torque ajustado for atingido, o botão recartilhado girará livremente.
Indicação de desenho:

1) Parafuso de ajuste para regulagem do torque

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0277_AG Botões recartilhados para torque com rosca macho

207 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tipo de rosca	Material dos componentes	Cor Tampa	Tamanho	D	D1	D2	D3	D4	H	H1	L	Torque Nm	Preço
K0277.205X30	rosca macho	aço	grafite RAL 7021	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2051X30	rosca macho	aço	laranja RAL 2004	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2052X30	rosca macho	aço	verde segurança RAL6032	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2053X30	rosca macho	aço	azul RAL5017	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2055X30	rosca macho	aço	cinza RAL 7035	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2056X30	rosca macho	aço	vermelho RAL 3020	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2057X30	rosca macho	aço	amarelo RAL 1021	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.205X50	rosca macho	aço	grafite RAL 7021	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2051X50	rosca macho	aço	laranja RAL 2004	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2052X50	rosca macho	aço	verde segurança RAL6032	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2053X50	rosca macho	aço	azul RAL5017	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2055X50	rosca macho	aço	cinza RAL 7035	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2056X50	rosca macho	aço	vermelho RAL 3020	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2057X50	rosca macho	aço	amarelo RAL 1021	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.206X30	rosca macho	aço	grafite RAL 7021	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2061X30	rosca macho	aço	laranja RAL 2004	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2062X30	rosca macho	aço	verde segurança RAL6032	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2063X30	rosca macho	aço	azul RAL5017	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2065X30	rosca macho	aço	cinza RAL 7035	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2066X30	rosca macho	aço	vermelho RAL 3020	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2067X30	rosca macho	aço	amarelo RAL 1021	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.206X50	rosca macho	aço	grafite RAL 7021	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2061X50	rosca macho	aço	laranja RAL 2004	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2062X50	rosca macho	aço	verde segurança RAL6032	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2063X50	rosca macho	aço	azul RAL5017	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2065X50	rosca macho	aço	cinza RAL 7035	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2066X50	rosca macho	aço	vermelho RAL 3020	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2067X50	rosca macho	aço	amarelo RAL 1021	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.306X40	rosca macho	aço	grafite RAL 7021	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3061X40	rosca macho	aço	laranja RAL 2004	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3062X40	rosca macho	aço	verde segurança RAL6032	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3063X40	rosca macho	aço	azul RAL5017	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3065X40	rosca macho	aço	cinza RAL 7035	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3066X40	rosca macho	aço	vermelho RAL 3020	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3067X40	rosca macho	aço	amarelo RAL 1021	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.306X60	rosca macho	aço	grafite RAL 7021	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3061X60	rosca macho	aço	laranja RAL 2004	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3062X60	rosca macho	aço	verde segurança RAL6032	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3063X60	rosca macho	aço	azul RAL5017	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3065X60	rosca macho	aço	cinza RAL 7035	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3066X60	rosca macho	aço	vermelho RAL 3020	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3067X60	rosca macho	aço	amarelo RAL 1021	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.308X40	rosca macho	aço	grafite RAL 7021	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3081X40	rosca macho	aço	laranja RAL 2004	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3082X40	rosca macho	aço	verde segurança RAL6032	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3083X40	rosca macho	aço	azul RAL5017	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3085X40	rosca macho	aço	cinza RAL 7035	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3086X40	rosca macho	aço	vermelho RAL 3020	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3087X40	rosca macho	aço	amarelo RAL 1021	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.308X60	rosca macho	aço	grafite RAL 7021	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3081X60	rosca macho	aço	laranja RAL 2004	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3082X60	rosca macho	aço	verde segurança RAL6032	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3083X60	rosca macho	aço	azul RAL5017	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3085X60	rosca macho	aço	cinza RAL 7035	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3086X60	rosca macho	aço	vermelho RAL 3020	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3087X60	rosca macho	aço	amarelo RAL 1021	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
