Pinos de eixo aço ou aço inoxidável

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de fixação
    - Grampos excêntricos de fixação, grampo excêntrico
      - Pinos de eixo aço ou aço inoxidável

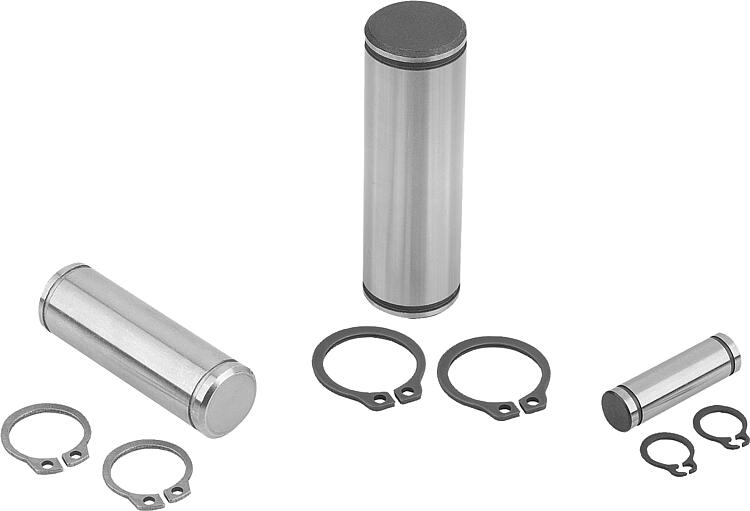

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço ou aço inoxidável.Versão:Versão em aço:
peça temperada em 1000-1200 N/mm², brunida.
Versão em aço inoxidável:
peça temperada em 900-1050 N/mm², superfície sem tratamento.Indicação para encomenda:Dois anéis de retenção adequados de acordo com a norma DIN 471 estão incluídos no fornecimento.Indicação:Previsto para:

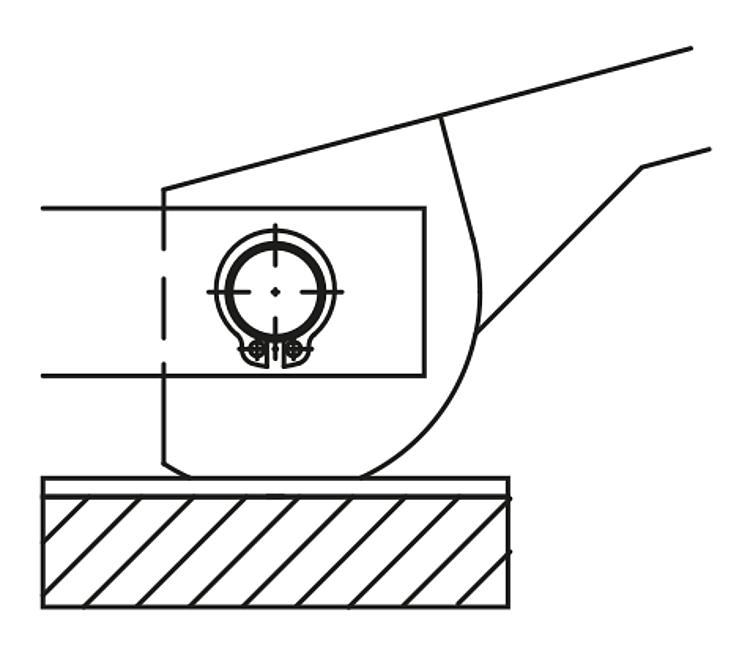

Alavanca excêntrica K0008 e K0009.
Parafusos olhais K0396 e K1418.
Forquilhas K0397.Vantagens:Diâmetro exterior polido.
Elevada precisão dimensional.
Adequada como peça sobresselente.
Inclui anéis de retenção adequados.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0007 Pinos de eixo aço ou aço inoxidável

157 kB

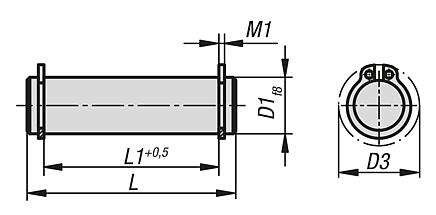

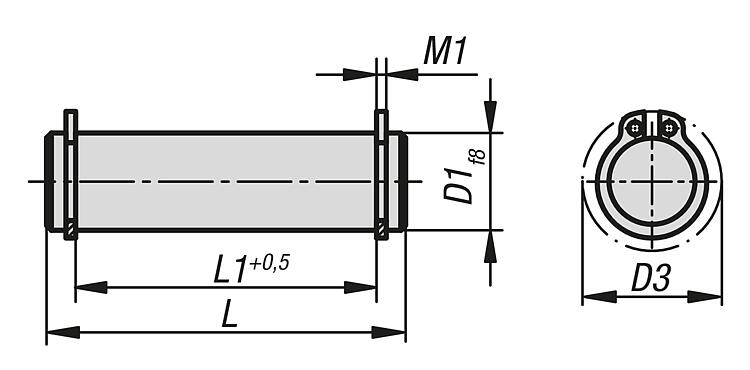

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	D1	L	L1	M1	D3	Preço
K0007.05	aço	5	18	13	0,7	10,7	sob consulta
K0007.06	aço	6	22	17	0,8	12,2	sob consulta
K0007.081	aço	8	20	16	0,9	15,2	sob consulta
K0007.082	aço	8	27	21	0,9	15,2	sob consulta
K0007.08	aço	8	30	25	0,9	15,2	sob consulta
K0007.101	aço	10	25	20	1,1	17,6	sob consulta
K0007.102	aço	10	35	29	1,1	17,6	sob consulta
K0007.10	aço	10	37	32	1,1	17,6	sob consulta
K0007.121	aço	12	31	25	1,1	19,6	sob consulta
K0007.122	aço	12	37	31	1,1	19,6	sob consulta
K0007.12	aço	12	46	40	1,1	19,6	sob consulta
K0007.14	aço	14	44	37	1,1	22	sob consulta
K0007.16	aço	16	48	41	1,1	24,4	sob consulta
K0007.18	aço	18	58	51	1,3	26,8	sob consulta
K0007.105	aço inoxidável	5	18	13	0,7	10,7	sob consulta
K0007.106	aço inoxidável	6	22	17	0,8	12,2	sob consulta
K0007.108	aço inoxidável	8	20	16	0,9	15,2	sob consulta
K0007.1081	aço inoxidável	8	27	21	0,9	15,2	sob consulta
K0007.1082	aço inoxidável	8	30	25	0,9	15,2	sob consulta
K0007.110	aço inoxidável	10	25	20	1,1	17,6	sob consulta
K0007.1101	aço inoxidável	10	35	29	1,1	17,6	sob consulta
K0007.1102	aço inoxidável	10	37	32	1,1	17,6	sob consulta
K0007.112	aço inoxidável	12	31	25	1,1	19,6	sob consulta
K0007.1121	aço inoxidável	12	37	31	1,1	19,6	sob consulta
K0007.1122	aço inoxidável	12	46	40	1,1	19,6	sob consulta
K0007.114	aço inoxidável	14	44	37	1,1	22	sob consulta
K0007.116	aço inoxidável	16	48	41	1,1	24,4	sob consulta
K0007.118	aço inoxidável	18	58	51	1,3	26,8	sob consulta
