Parafusos excêntricos para fixação com anel entalhado

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de fixação
    - Grampos excêntricos de fixação, grampo excêntrico
      - Parafusos excêntricos para fixação com anel entalhado

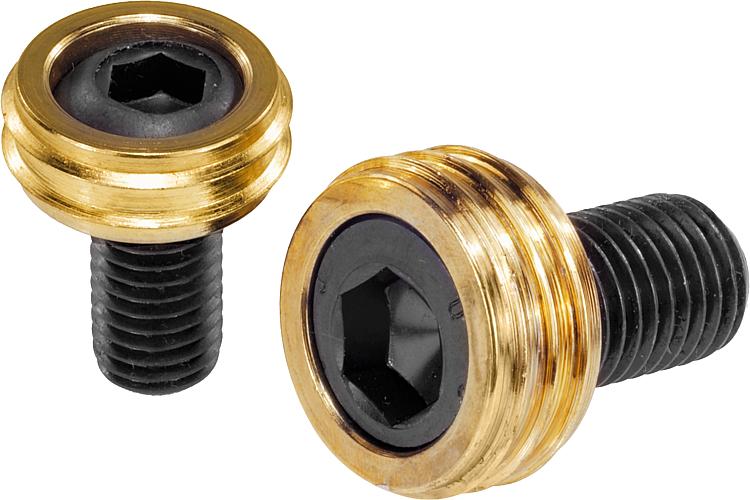

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Anel entalhado de aço cementado.
Parafuso excêntrico de aço temperado.Versão:Parafuso excêntrico temperado classe 10.9, brunido.
Anel entalhado endurecido e anodizado.Indicação:O anel entalhado endurecido é adequado para a fixação de peças brutas (peças de fundição e forja).
Não foi projetado para fixar material endurecido com o torque especificado.

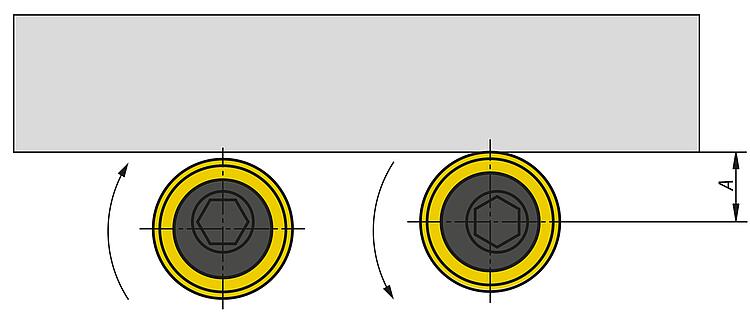

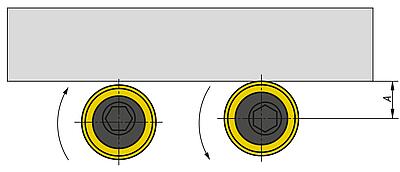

Para prender, é recomendado o sentido de rotação no sentido horário. O sextavado interno do parafuso deve encontrar-se à direita após a fixação. (Aparafusar o parafuso excêntrico até o batente e, em seguida, gire-o uma volta para trás.)

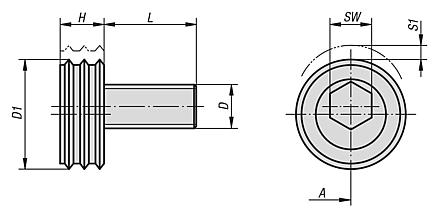

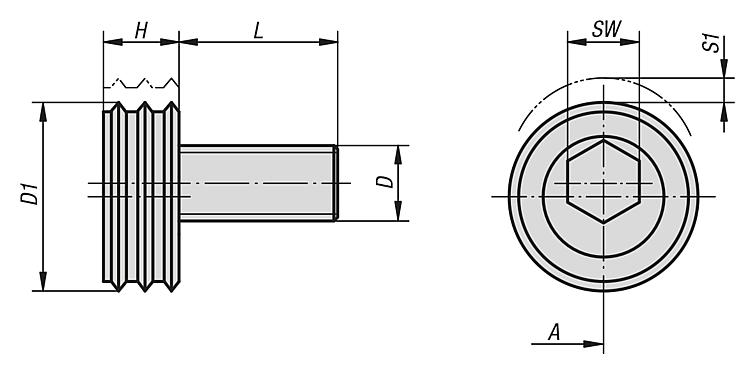

"A" = Distância da peça de trabalho até o centro da rosca (parafuso de fixação).Sob consulta:Parafuso de substituição para parafuso excêntrico para fixação K1969.Força de tensão:Parafusos excêntricos para fixação com anel entalhadoPrincípio de funcionamento:Processo de fixação:
1. Aparafuse o parafuso excêntrico o máximo possível.
2. Em seguida, gire o parafuso excêntrico uma volta para trás.
3. Insira a peça de trabalho.
4. Para fixar a peça de trabalho, gire o parafuso excêntrico para fixação no sentido horário.
(O sextavado interno do parafuso excêntrico deve ficar à direita após o aperto).

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
