Parafusos excêntricos para fixação com peça de aperto e batente
K0036

Parafusos excêntricos para fixação com peça de aperto e batente

voltar

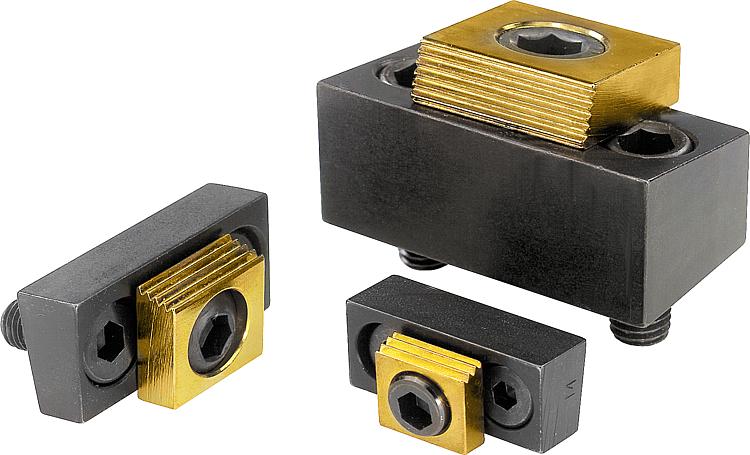

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:Corpo da peça temperado e brunido.
Arruela quadrada cementada com revestimento em latão.

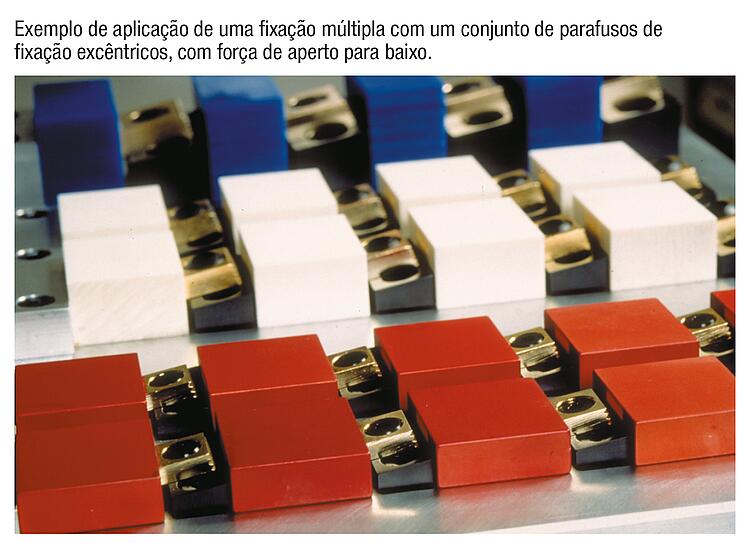

Indicação:Com o conjunto formado pelo parafuso excêntrico de fixação, arruela quadrada e batente, obtêm-se múltiplas fixações, economizando ainda espaço e custos.
O lado traseiro da cunha pode ser utilizado como batente nos processos de múltiplas fixações.
A montagem deve ser feita de preferência em uma ranhura com B +0,05 mm. A altura de contato da arruela quadrada pode ser alterada através da profundidade da ranhura.
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K0036 Parafusos excêntricos para fixação com peça de aperto e batente 329 kB

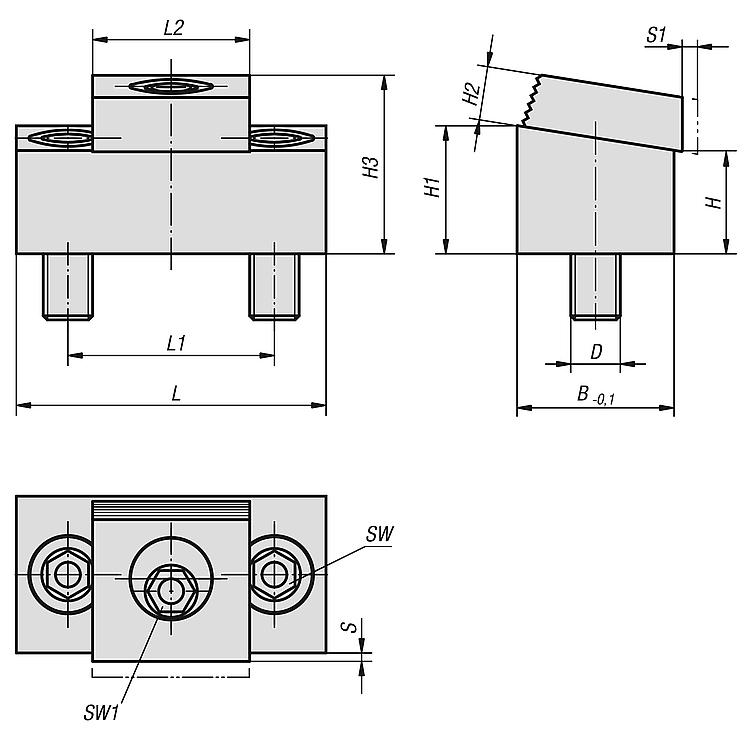

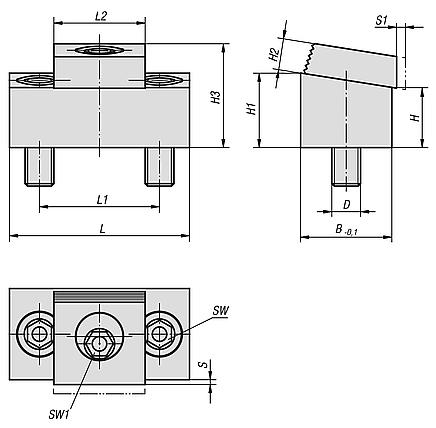

Desenhos

Parafusos excêntricos para fixação com peça de aperto e batente

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoLL1L2BHH1H2H3
máx.
SDS1
(Curso)
SWSW1Força
de aperto
kN
Torque
de aperto
máx Nm
CADAces.PreçoEncomendar
K0036.0843,225,4191912,715,76,421,41,5M81,6578,928 sob consulta
K0036.105433,525,425,411,415,49,724,51,8M1027817,888 sob consulta
K0036.127550,83838,125,531,513432,05M122,5101226,7135 sob consulta
