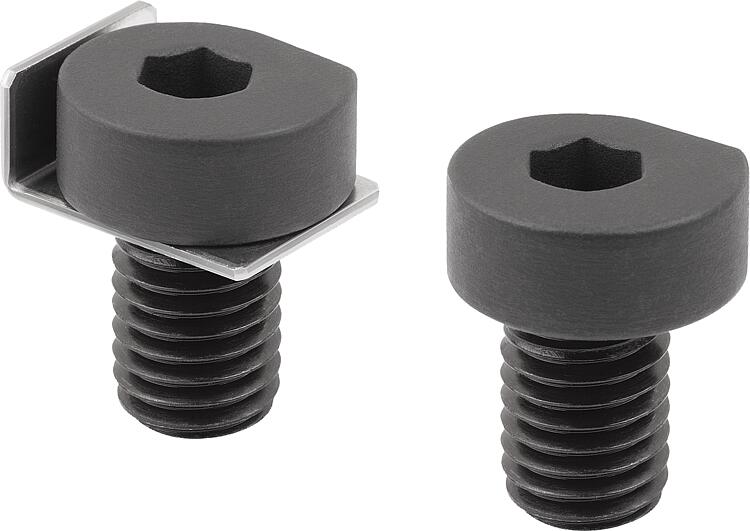

Grampo excêntrico em aço

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de fixação
    - Grampos excêntricos de fixação, grampo excêntrico
      - Grampo excêntrico em aço

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

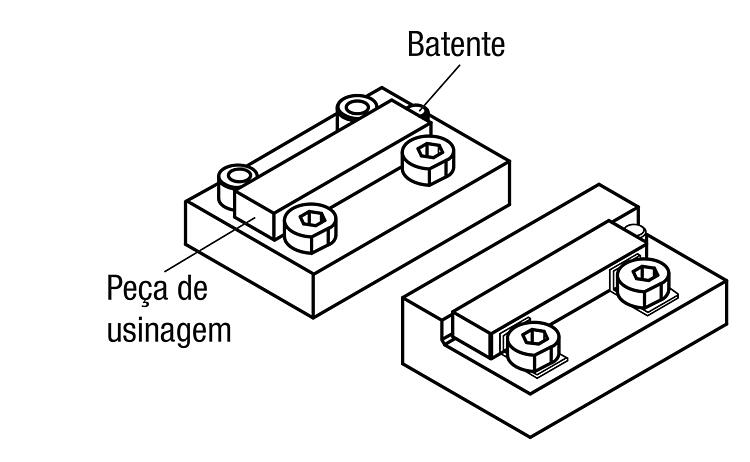

DescriçãoMaterial:Aço temperado.Versão:peça brunida.Indicação:A medida A refere-se à distância da peça de trabalho até o centro da rosca (parafuso de tensão).

Para minimizar os arranhões na peça de trabalho, recomenda-se a forma B com chapa de fixação.Vantagens:- Design compacto

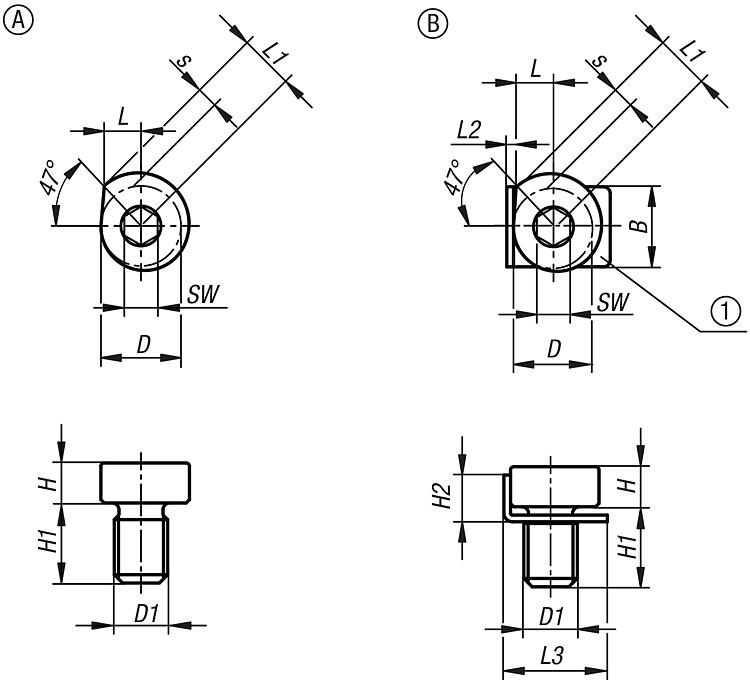

- Fixação fácil e rápida de peças e componentesAcessórios:Chapa de fixação K2050.Indicação de desenho:

(1) Chapa de fixação

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2048 Grampo excêntrico em aço

294 kB

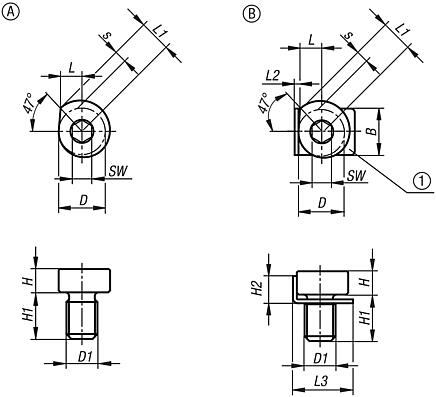

Desenhos (visão geral)

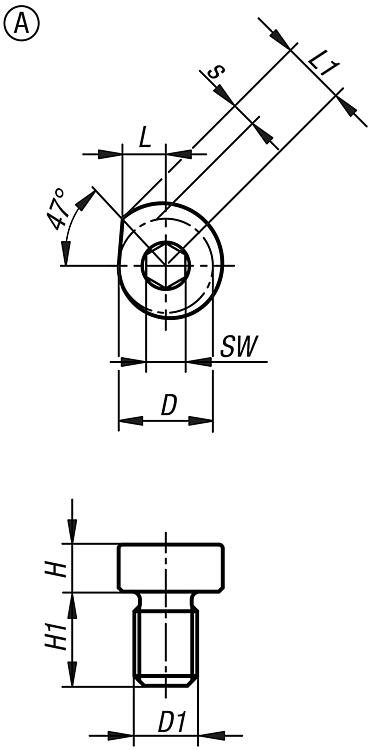

Grampo excêntrico em aço, forma A

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	A	D	D1	H	H1	L	L1	Curso S	SW	Força de aperto kN	Torque de aperto máx. Nm	Preço
K2048.060	A	-	5,9	10	M6	5	9	5	6,8	1,8	4	2,2	7,4	sob consulta
K2048.080	A	-	7,1	12	M8	6	12	6	8,2	2,2	5	4,7	18	sob consulta
K2048.100	A	-	8,3	14	M10	7	15	7	9,5	2,5	6	7,9	35	sob consulta
K2048.120	A	-	9,5	16	M12	8	18	8	10,9	2,9	8	14	60	sob consulta

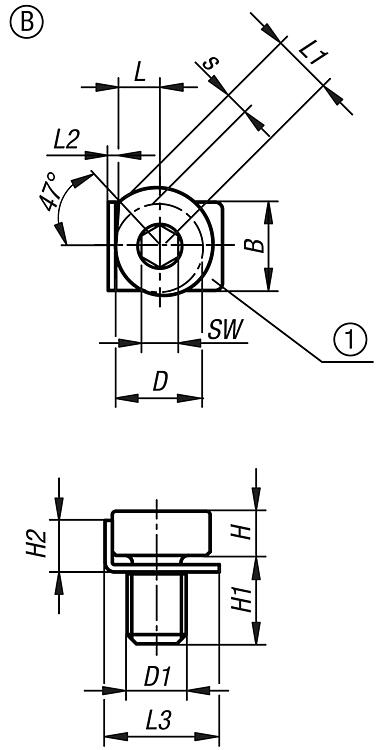

Grampo excêntrico em aço, forma B

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	A	B	D	D1	H	H1	H2	L	L1	L2	L3	Curso S	SW	Força de aperto kN	Torque de aperto máx. Nm	Preço
K2048.061	B	-	5,9	10	10	M6	5	9	6	5	6,8	1	13	1,8	4	2,2	7,4	sob consulta
K2048.081	B	-	7,1	12	12	M8	6	12	7	6	8,2	1	15,5	2,2	5	4,7	18	sob consulta
K2048.101	B	-	8,3	14	14	M10	7	15	8	7	9,5	1	18	2,5	6	7,9	35	sob consulta
K2048.121	B	-	9,5	16	16	M12	8	18	9	8	10,9	1	20	2,9	8	14	60	sob consulta
