Fecho do molde do grampo excêntrico

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de fixação
    - Grampos excêntricos de fixação, grampo excêntrico
      - Fecho do molde do grampo excêntrico

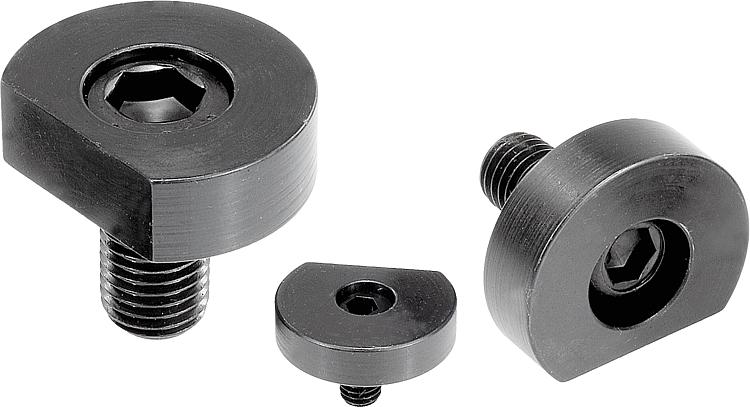

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Parafuso excêntrico em aço com liga.
Arruela retentora em aço.Versão:Parafuso excêntrico brunido.
Arruela retentora brunida.Indicação:O grampo excêntrico tem uma arruela que pode ser fresada para corresponder ao contorno da peça de trabalho a ser fixada. Isto resulta em uma fixação sob medida para peças de trabalho redondas, com contornos e instáveis. A aresta achatada tem a mesma distância do centro do parafuso e do grampo excêntrico K0026, de modo que as arruelas possam ser trocadas sempre que necessário.

"A" = Distância da peça de trabalho até o centro da rosca (parafuso de tensão).
"D1 mín." = medida disponibilizada para a fresagem de contornos.Sob consulta:Parafusos excêntricos sobressalentes.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0022 Fecho do molde do grampo excêntrico

165 kB

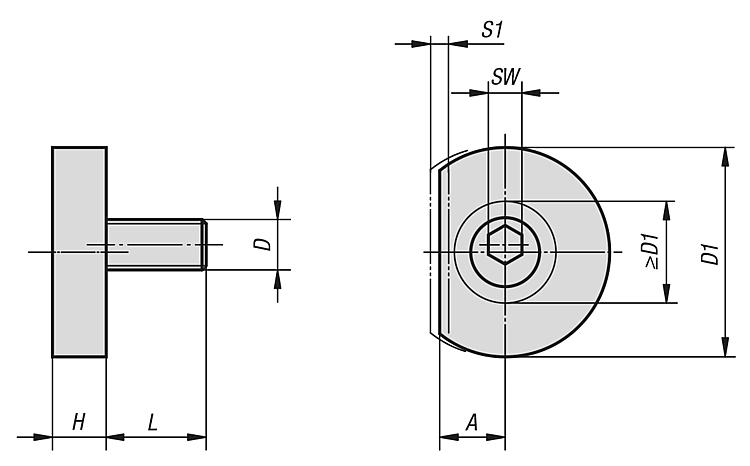

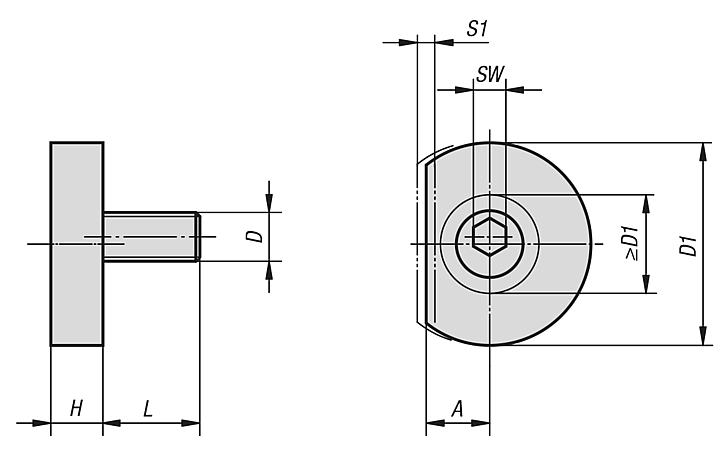

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	7,8 10,2 12,7 15	M6 M10 M12 M16	24,9 31,2 37,6 43,9	12,1 17,2 22,4 26,1	6,4 8,9 11,4 14	11,9 18 22,9 28,6	4 7 8 12	1,01 1,52 2,03 2,54	3,3 8,9 17,8 26,7	K1969.0612 K1969.1020 K1969.1225 K1969.1630				Reset
Código do artigo	A	D	D1	D1 mín.	H	L	SW	S1 (Curso)	Força de aperto kN	Acessório KIPP	CAD	Aces.	Preço	Encomendar
K0022.06	7,8	M6	24,9	12,1	6,4	11,9	4	1,01	3,3	K1969.0612			sob consulta
K0022.10	10,2	M10	31,2	17,2	8,9	18	7	1,52	8,9	K1969.1020			sob consulta
K0022.12	12,7	M12	37,6	22,4	11,4	22,9	8	2,03	17,8	K1969.1225			sob consulta
K0022.16	15	M16	43,9	26,1	14	28,6	12	2,54	26,7	K1969.1630			sob consulta
