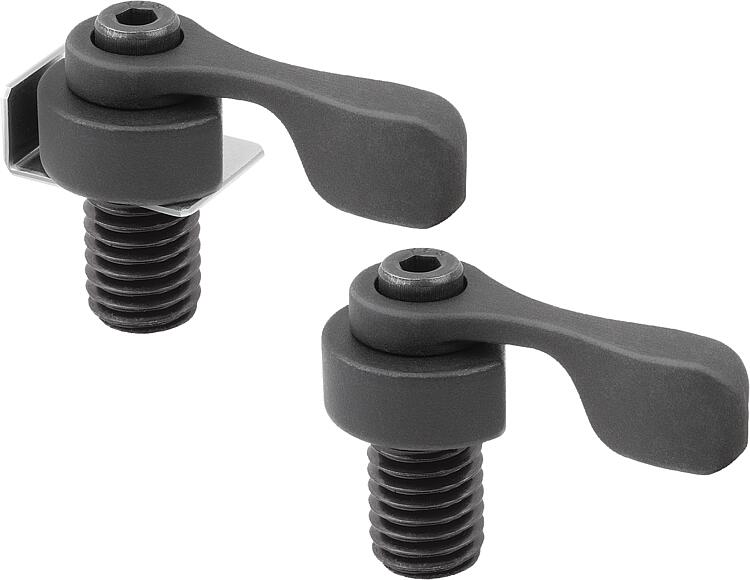

K2049Grampo excêntrico em aço com alavanca de fixação |
voltar |
|
|

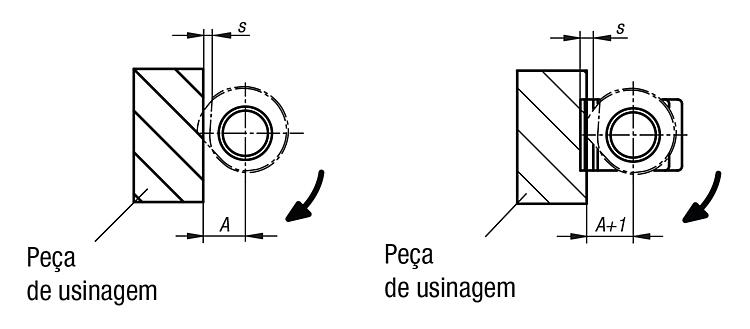

DescriçãoMaterial:Aço temperado.Versão:peça brunida.Indicação:A medida A refere-se à distância da peça de trabalho até o centro da rosca (parafuso de tensão).
Para minimizar os arranhões na peça de trabalho, recomenda-se a forma B com chapa de fixação.
Devido ao seu formato hexagonal, a alavanca de fixação pode ser montada em passos de 60° e, portanto, pode ser alinhada de acordo com o usuário.
Vantagens:- Design compacto

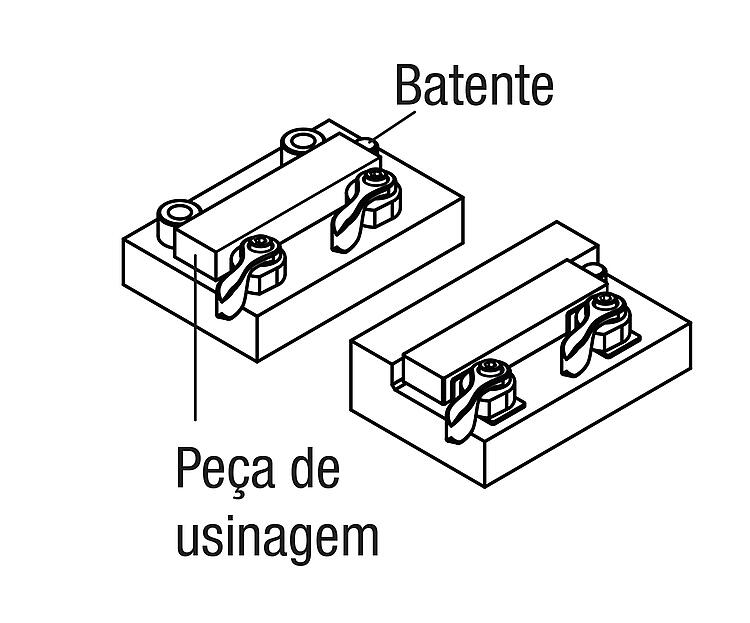

- Fixação fácil e rápida de peças de componentes

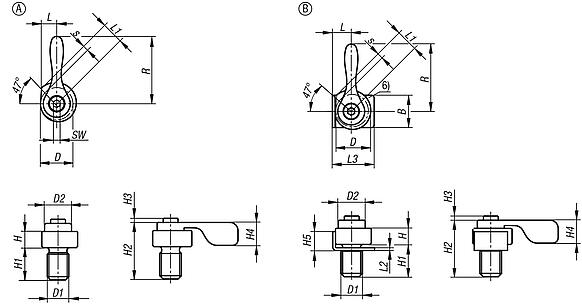

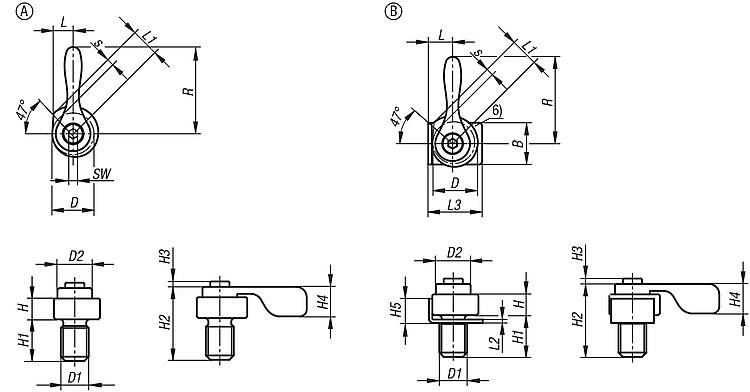

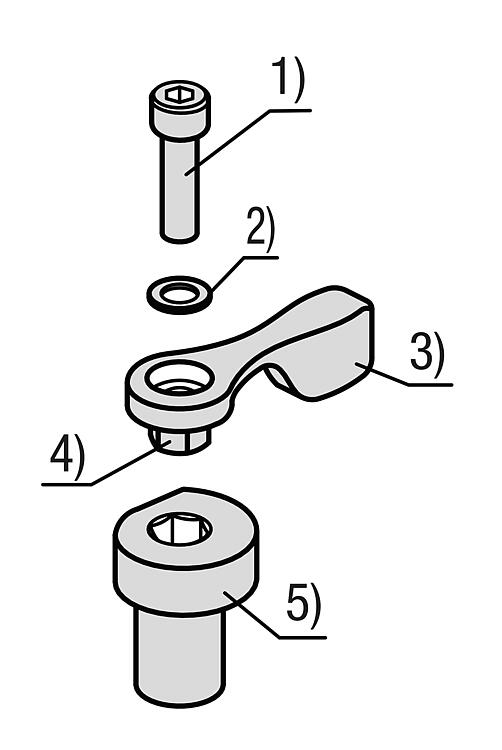

- Fixação sem ferramentas por meio da alavanca de fixaçãoAcessórios:Chapa de fixação K2050.Indicação de desenho:(1) Parafuso de tensão
(2) Arruela de pressão
(3) Alavanca de fixação
(4) Chave sextavada
(5) Grampo excêntrico
(6) Chapa de fixação DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

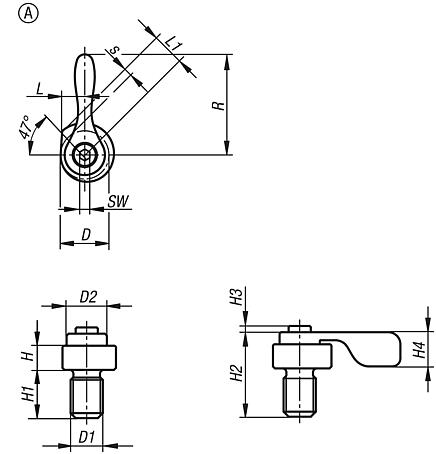

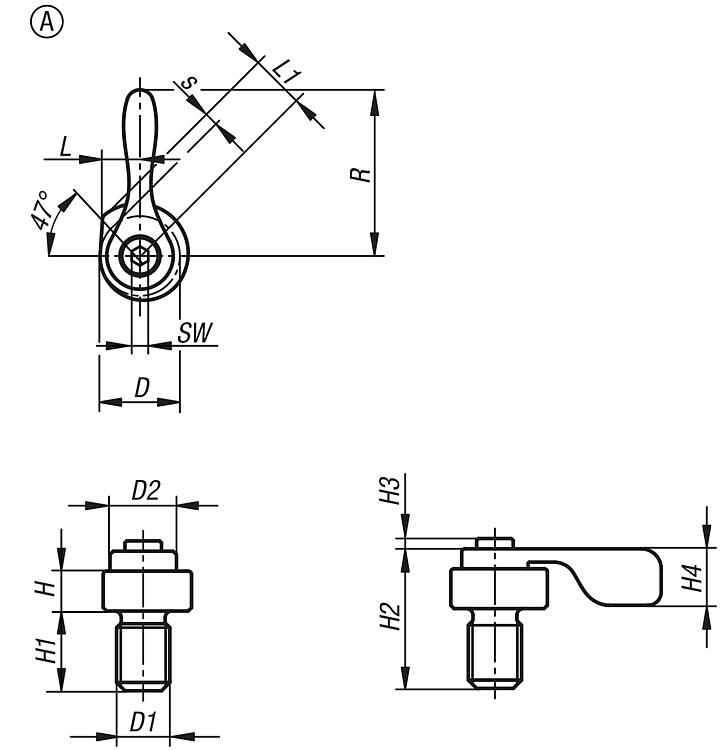

| Código do artigo | Forma | Tipo
da forma | A | D | D1 | D2 | H | H1 | H2 | H3 | H4 | CAD | Aces. | Preço | Encomendar |
|---|
| K2049.080 | A | - | 7,1 | 12 | M8 | 10 | 6 | 12 | 9 | 1,5 | 8,5 |  | | sob consulta | | | K2049.100 | A | - | 8,3 | 14 | M10 | 12 | 7 | 15 | 11 | 1,8 | 10 | | | sob consulta | | | K2049.120 | A | - | 9,5 | 16 | M12 | 14 | 8 | 18 | 13 | 2,2 | 12 | | | sob consulta | |
| Código do artigo | Forma | L | L1 | R | Curso
S | SW | Força
de aperto
kN | Torque de aperto
recomendado
Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K2049.080 | A | 6 | 8,2 | 25 | 2,2 | 2,5 | 0,3 | 1,2 | | | sob consulta | | | K2049.100 | A | 7 | 9,5 | 30 | 2,5 | 3 | 0,5 | 3 | | | sob consulta | | | K2049.120 | A | 8 | 10,9 | 40 | 2,9 | 5,5 | 0,7 | 6 | | | sob consulta | |
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

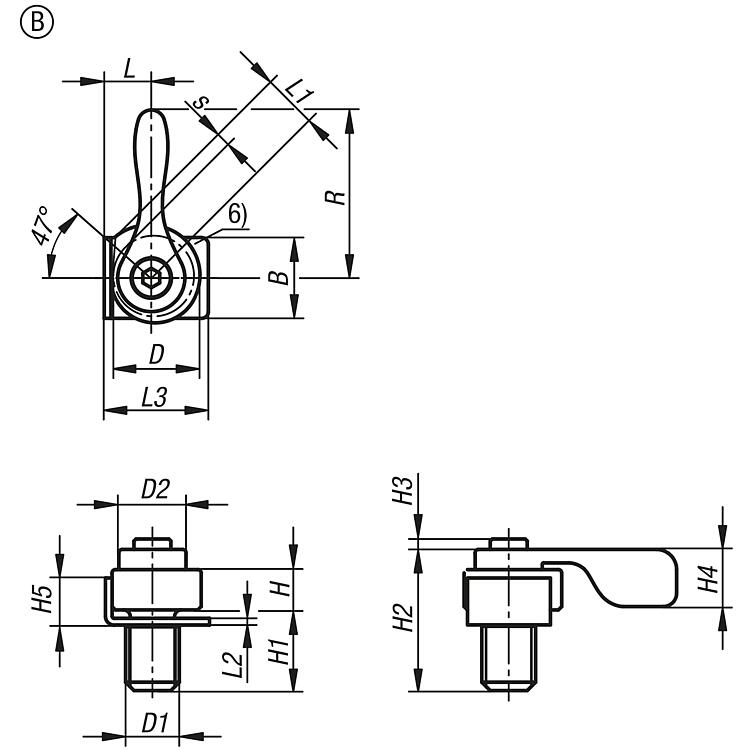

| Código do artigo | Forma | Tipo
da forma | A | B | D | D1 | D2 | H | H1 | H2 | H3 | H4 | H5 | CAD | Aces. | Preço | Encomendar |
|---|
| K2049.081 | B | - | 7,1 | 12 | 12 | M8 | 10 | 6 | 12 | 9 | 1,5 | 8,5 | 7 | | | sob consulta | | | K2049.101 | B | - | 8,3 | 14 | 14 | M10 | 12 | 7 | 15 | 11 | 1,8 | 10 | 8 | | | sob consulta | | | K2049.121 | B | - | 9,5 | 16 | 16 | M12 | 14 | 8 | 18 | 13 | 2,2 | 12 | 9 | | | sob consulta | |
| Código do artigo | Forma | L | L1 | L2 | L3 | R | Curso
S | SW | Força
de aperto
kN | Torque de aperto
recomendado
Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K2049.081 | B | 6 | 8,2 | 1 | 15,5 | 25 | 2,2 | 2,5 | 0,3 | 1,2 | | | sob consulta | | | K2049.101 | B | 7 | 9,5 | 1 | 18 | 30 | 2,5 | 3 | 0,5 | 3 | | | sob consulta | | | K2049.121 | B | 8 | 10,9 | 1 | 20 | 40 | 2,9 | 5,5 | 0,7 | 6 | | | sob consulta | |
|
