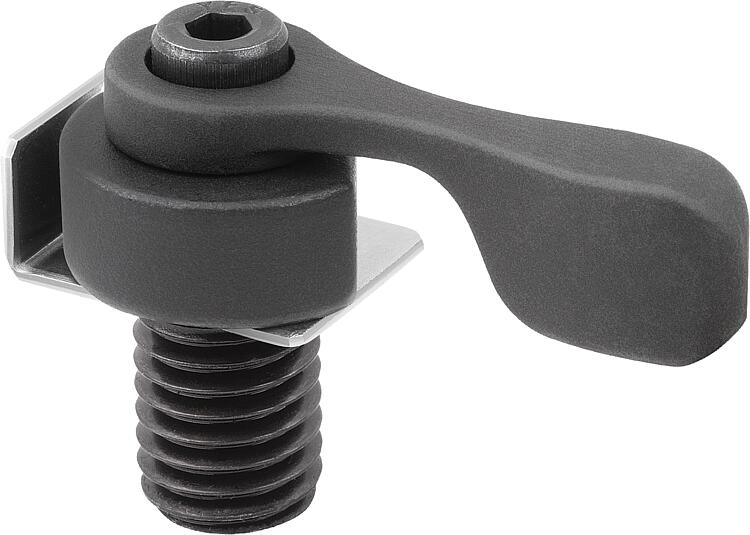

Grampo excêntrico em aço com alavanca de fixação forma B
Descrição do artigo/Imagens dos produtos
DescriçãoMaterial:Aço temperado.Versão:peça brunida.Indicação:A medida A refere-se à distância da peça de trabalho até o centro da rosca (parafuso de tensão).
Para minimizar os arranhões na peça de trabalho, recomenda-se a forma B com chapa de fixação.
Devido ao seu formato hexagonal, a alavanca de fixação pode ser montada em passos de 60° e, portanto, pode ser alinhada de acordo com o usuário. Vantagens:- Design compacto - Fixação fácil e rápida de peças de componentes - Fixação sem ferramentas por meio da alavanca de fixaçãoAcessórios:Chapa de fixação K2050.Indicação de desenho:
(1) Parafuso de tensão (2) Arruela de pressão (3) Alavanca de fixação (4) Chave sextavada (5) Grampo excêntrico (6) Chapa de fixação
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
