Grampos de fixação sextavados variáveis

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de fixação
    - Grampos excêntricos de fixação, grampo excêntrico
      - Grampos de fixação sextavados variáveis

Descrição do artigo/Imagens dos produtos

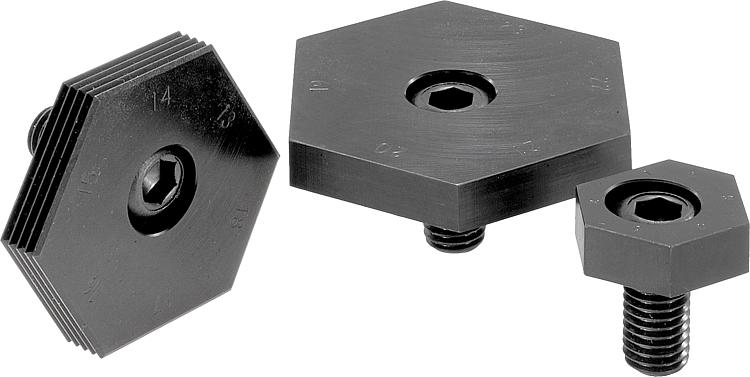

DescriçãoDescrição do produto:Os grampos de fixação sextavados variáves contribuem para a redução de custos, dispensando o uso de dispositivos de fixação. A área de fixação pode ser alterada até 17 mm, sem a necessidade do deslocamento de furos. Para alterar facilmente a área de fixação, basta girar o sextavado variável.
Material:Parafuso excêntrico temperado classe 10.9.
Grampo de fixação sextavado em aço cementado.Versão:Parafuso excêntrico brunido.
Grampo de fixação sextavado endurecido e brunido.Indicação:
Os fixadores são fornecidos com chanfros lisos para superfícies usinadas ou com arestas dentadas para peças brutas.
A regulagem da “distância A” ocorre ao girar o fixador sextavado, cujos sextavados possuem respectivamente 1 mm de distância ao centro do parafuso.
Sob consulta:Parafusos excêntricos sobressalentes.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0023 Grampos de fixação sextavados variáveis

166 kB

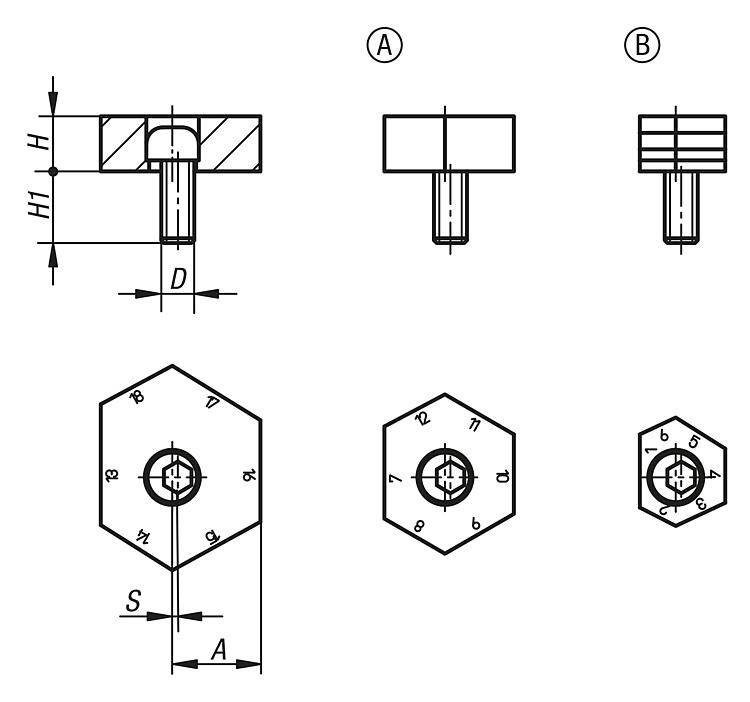

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Versão	Distância A em aresta nº.	D	H	H1	S (curso do excêntrico)	Força de aperto kN	Preço
K0023.09	A	liso	1/12, 2/13, 3/14, 4/15, 5/16, 6/17	M12	10	22	1	18	sob consulta
