K0026Parafusos excêntricos para fixação com sextavado |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|

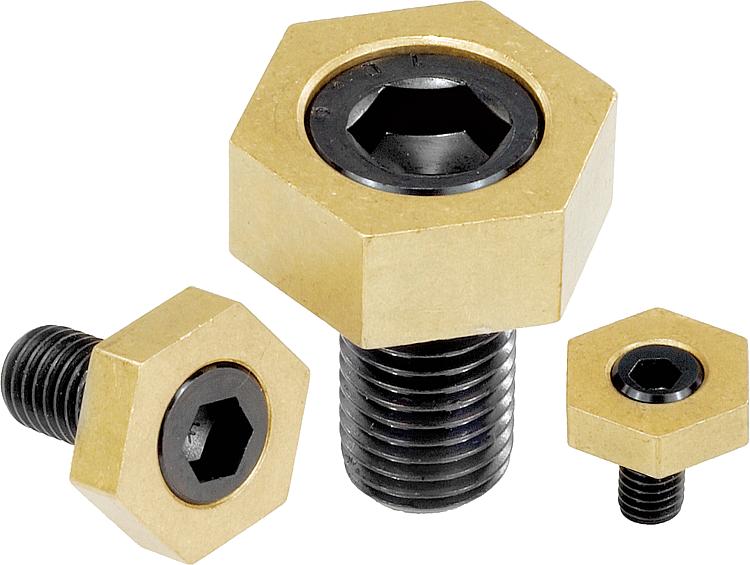

DescriçãoMaterial:Parafuso excêntrico em aço temperado.

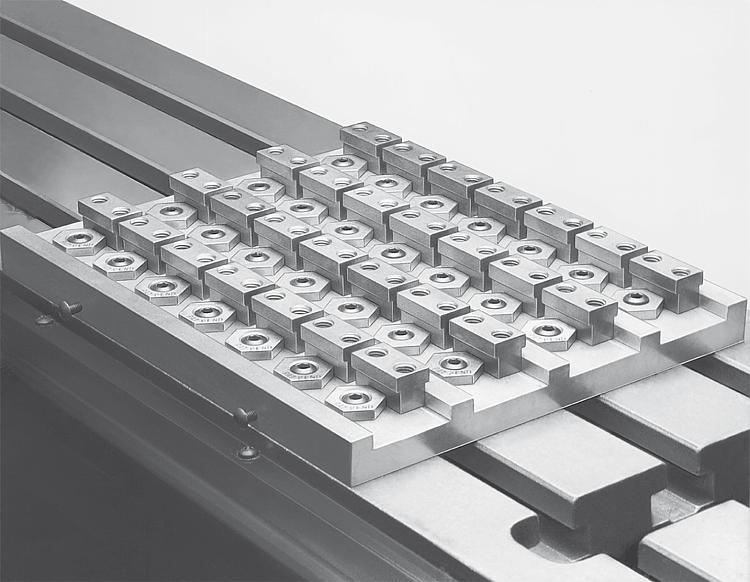

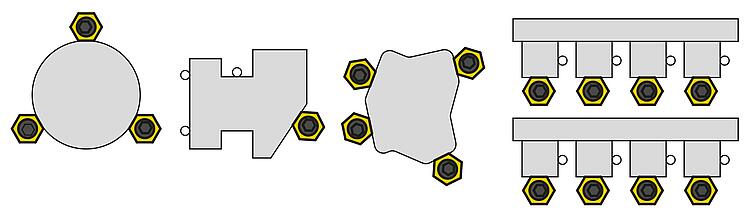

Sextavado em latão.Versão:Parafuso excêntrico temperado classe 10.9, brunido. Indicação:Através da estrutura extremamente baixa dos parafusos excêntricos de fixação com sextavado, é possível solucionar diversos problemas de fixação na área da construção de dispositivos e aparelhos. A porca tensora em latão garante a fixação das peças de trabalho com muita firmeza e segurança, sem prejudicar o material. Através da utilização de diversos grampos excêntricos, pode-se equipar até mesmo paletes inteiros.

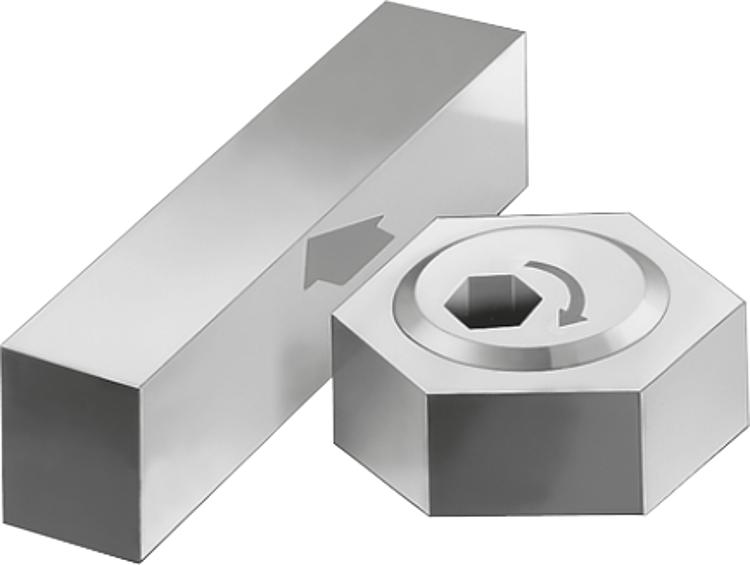

Para prender é recomendado o sentido de rotação no sentido horário. O sextavado interno do parafuso deve encontrar-se à direita após a fixação. (Aparafusar o parafuso excêntrico até o batente e, em seguida, voltar a rodá-lo uma rotação.)

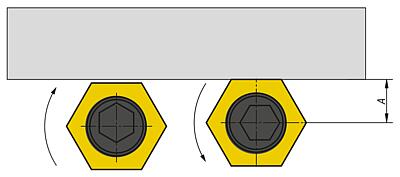

"A" = Distância da peça de trabalho até o centro da rosca (parafuso de fixação).Montagem:Processo de fixação:
1. Aparafuse o parafuso excêntrico o máximo possível.
2. Em seguida, gire o parafuso excêntrico uma volta para trás.
3. Insira a peça de trabalho.
4. Para fixar a peça de trabalho, gire o parafuso excêntrico no sentido horário. (O soquete hexagonal do parafuso excêntrico deve ficar à direita após o aperto).
Sob consulta:Parafuso de substituição para parafuso excêntrico para fixação K1969. DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

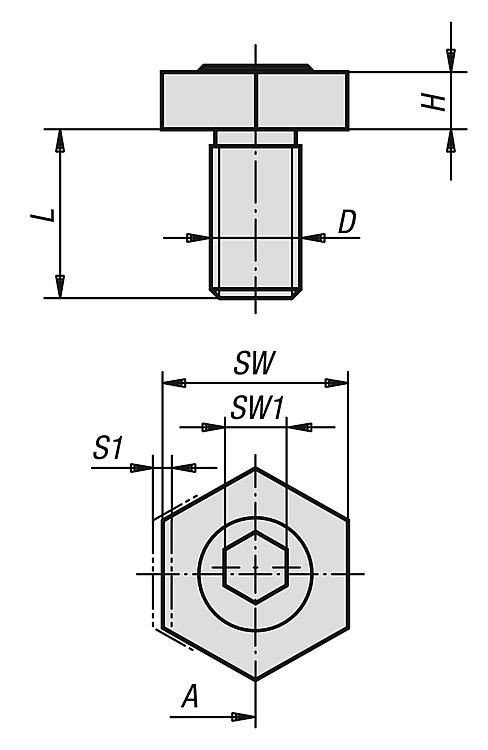

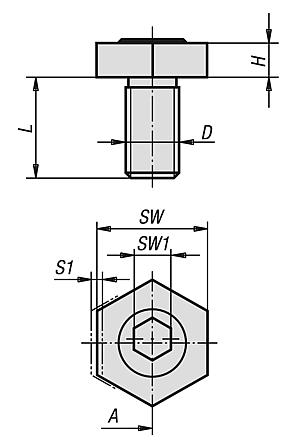

| Código do artigo | A | D
| H | L | SW | SW1 | S1
(Curso) | Força
de aperto
kN | Torque
de aperto
máx Nm | Acessório KIPP | CAD | Aces. | Preço | Encomendar |
|---|
| K0026.04 | 3,8 | M4 | 2,8 | 10 | 8 | 3 | 0,76 | 0,91 | 2 | K1969.0410 |  | | sob consulta | | | K0026.06 | 7,8 | M6 | 4,8 | 12 | 16 | 4 | 1,01 | 3,56 | 8,5 | K1969.0612 | | | sob consulta | | | K0026.08 | 10,2 | M8 | 4,8 | 15 | 20,6 | 5 | 1,01 | 3,56 | 11,3 | K1969.0815 | | | sob consulta | | | K0026.10 | 10,2 | M10 | 6,4 | 20 | 20,6 | 7 | 1,27 | 8,89 | 28 | K1969.1020 | | | sob consulta | | | K0026.12 | 12,7 | M12 | 9,5 | 25 | 25,4 | 8 | 2,03 | 17,79 | 88 | K1969.1225 | | | sob consulta | | | K0026.16 | 15 | M16 | 12,7 | 30 | 30,2 | 12 | 2,54 | 26,68 | 125 | K1969.1630 | | | sob consulta | |
