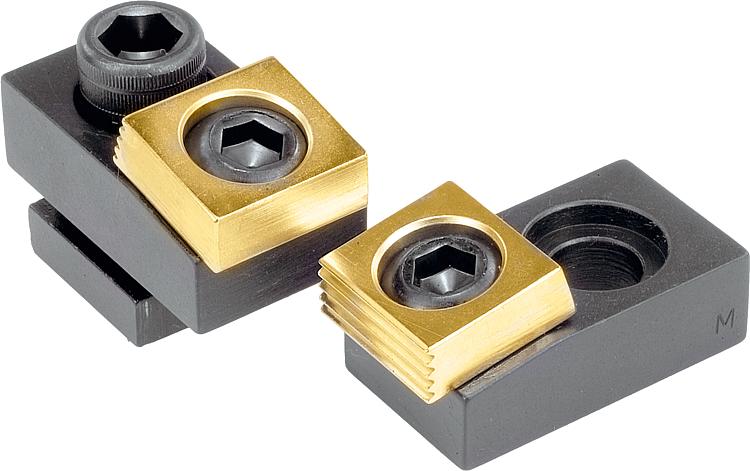

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:Corpo da peça temperado e brunido.
Arruela quadrada cementada com revestimento em latão.Indicação:Os parafusos excêntricos para fixação com arruela quadrada podem ser utilizados diretamente nas mesas coordenadas ou em placas adaptadoras. Através do efeito de força de fixação para baixo, a peça de usinagem é pressionada sobre a base. A arruela quadrada se adapta aos ângulos da peça, por isso, a peça não precisa ser perpendicular. Esta arruela apresenta uma superfície de fixação lisa para peças usinadas e outra dentada para peças brutas.Sob consulta:Parafusos excêntricos sobressalentes.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0029 Parafusos excêntricos para fixação com peça de aperto

204 kB

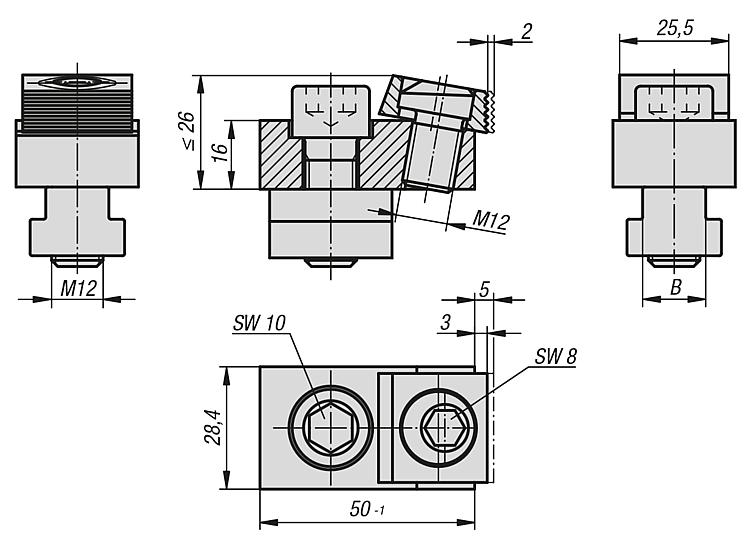

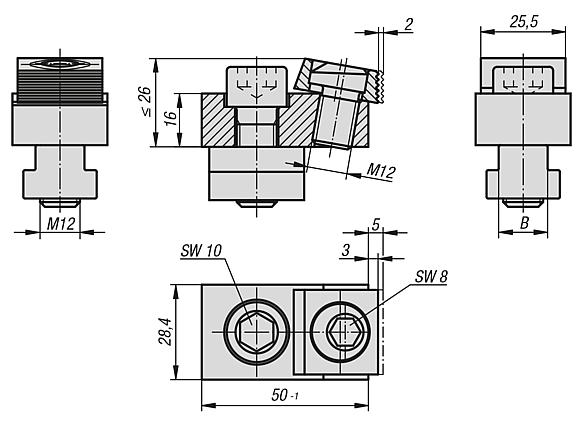

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	B Largura de ranhura em T	Força de aperto kN	Acessório KIPP	Preço
K0029.00	sem porca de encaixe	18	K1969.1216	sob consulta
K0029.14	14	18	K1969.1216	sob consulta
K0029.16	16	18	K1969.1216	sob consulta
K0029.18	18	18	K1969.1216	sob consulta
