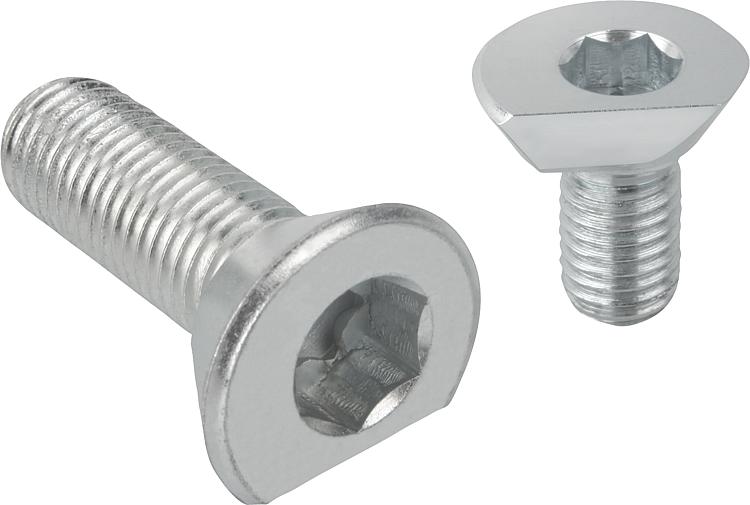

DescriçãoMaterial:Aço.Versão:Cementado (56 ±1 HRC) e zincado azul. Classe de resistência 8.8.Indicação:Os parafusos excêntricos em espiral, estáveis e compactos, possibilitam a fixação com força de fixação para baixo nas diferentes formas de peças de usinagem.Montagem:Faça um ou mais furos roscados na peça de usinagem na distância sugerida X e Z. Insira o parafuso na altura necessária e coloque-o com o lado plano voltado para a peça. Coloque a peça de usinagem e aperte parafuso de fixação através do sextavado interno. Com uma rotação de 1/3 a peça estará fixa. O furo roscado deve ser lubrificado regularmente.

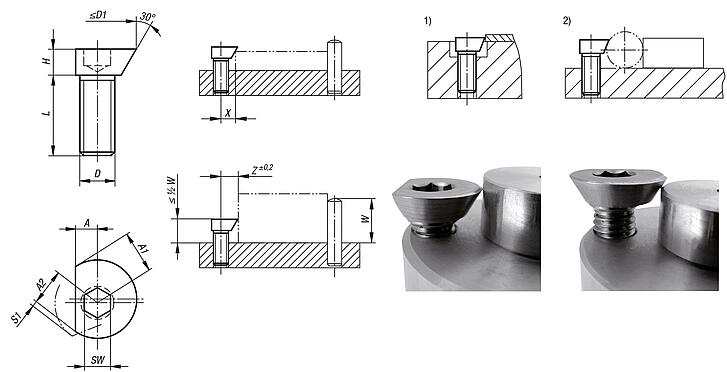

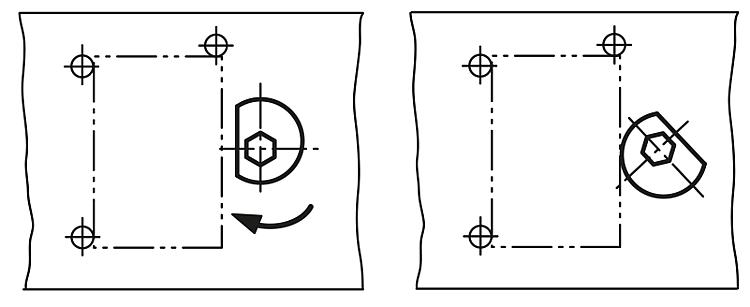

O movimento de rotação da fixação tem que ser executado sempre na direção dos batentes, para impedir que a peça de usinagem se afaste deles.Sob consulta:Parafusos excêntricos em espiral com rosca esquerda.Indicação de desenho:
1) Fixação de chapas finas 2) Fixação de peças arredondadas
Particularidades:
