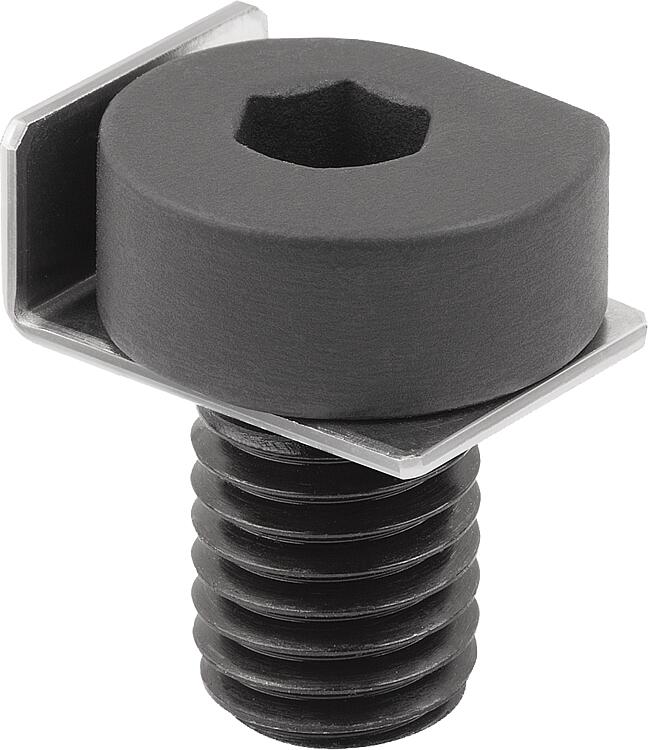

K2048_BGrampo excêntrico em aço, forma B |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço temperado.Versão:peça brunida.Indicação:A medida A refere-se à distância da peça de trabalho até o centro da rosca (parafuso de tensão).
Para minimizar os arranhões na peça de trabalho, recomenda-se a forma B com chapa de fixação.Vantagens:- Design compacto
- Fixação fácil e rápida de peças e componentesAcessórios:Chapa de fixação K2050.Indicação de desenho: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Tipo
da forma | A | B | D | D1 | H | H1 | H2 | L | L1 | L2 | L3 | Curso
S | SW | Força
de aperto
kN | Torque
de aperto
máx. Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K2048.061 | B | - | 5,9 | 10 | 10 | M6 | 5 | 9 | 6 | 5 | 6,8 | 1 | 13 | 1,8 | 4 | 2,2 | 7,4 |  | | sob consulta | | | K2048.081 | B | - | 7,1 | 12 | 12 | M8 | 6 | 12 | 7 | 6 | 8,2 | 1 | 15,5 | 2,2 | 5 | 4,7 | 18 | | | sob consulta | | | K2048.101 | B | - | 8,3 | 14 | 14 | M10 | 7 | 15 | 8 | 7 | 9,5 | 1 | 18 | 2,5 | 6 | 7,9 | 35 | | | sob consulta | | | K2048.121 | B | - | 9,5 | 16 | 16 | M12 | 8 | 18 | 9 | 8 | 10,9 | 1 | 20 | 2,9 | 8 | 14 | 60 | | | sob consulta | |
