Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

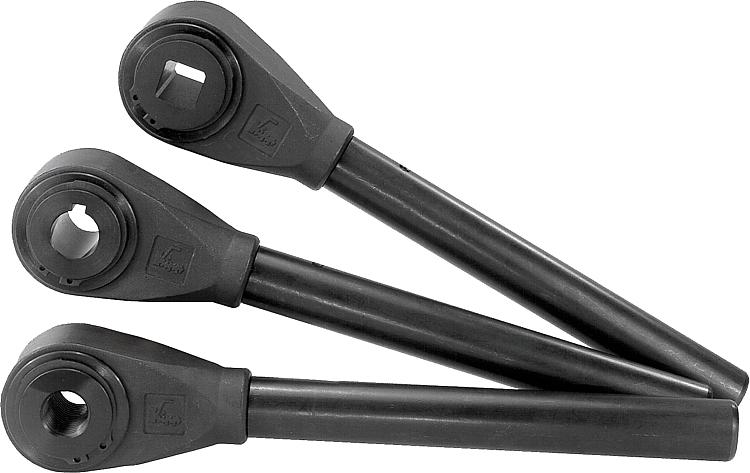

DescriçãoMaterial:Carcaça em aço temperado, porca tensora e pino guia em aço de corte rápido cementado.Versão:Peca brunida.
As versões foscas ou cromadas brilhantes podem ser fornecidas adicionalmente, mediante pagamento de taxa adicional.Indicação:Pino de guia A (para engate) versão normal:

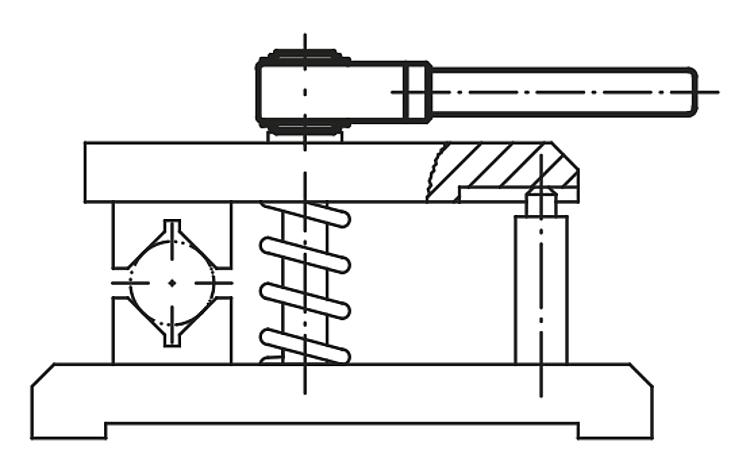

Para fixar e soltar peças em espaço limitado na superação de cursos maiores. Na troca da direção de fixação, é necessário mover o cabo da alavanca 180°.

Pino de guia B versão especial:
Para fixar e soltar peças em espaço limitado na superação de cursos menores. O cabo da alavanca não precisa ser movido para fazer a troca da direção de fixação. Para encaixá-lo na próxima ranhura, basta puxá-lo para fora.

Grampo rápido de fixação com furo de ajuste Ø H7 e rasgo de chaveta de acordo com a norma DIN 6885 fol. 1Sob consulta:Outros tipos de roscas femêa, furos de ajuste e furos quadrados.
A medida “A” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.
Versão especial: pino de guia B.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0128 Catraca de fixação

248 kB

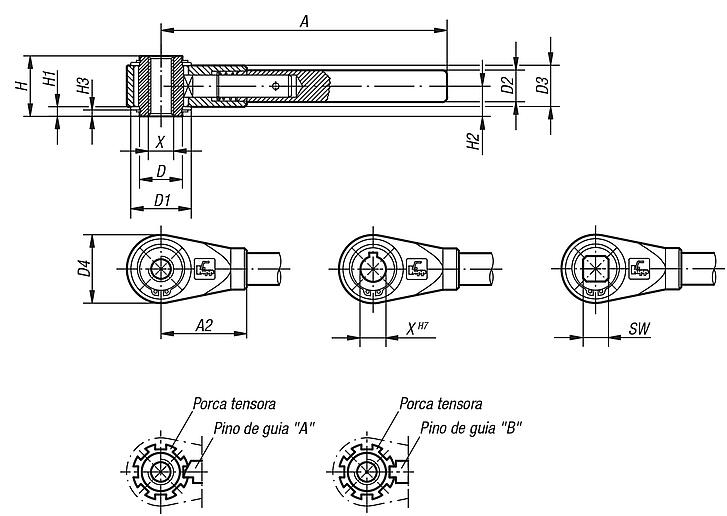

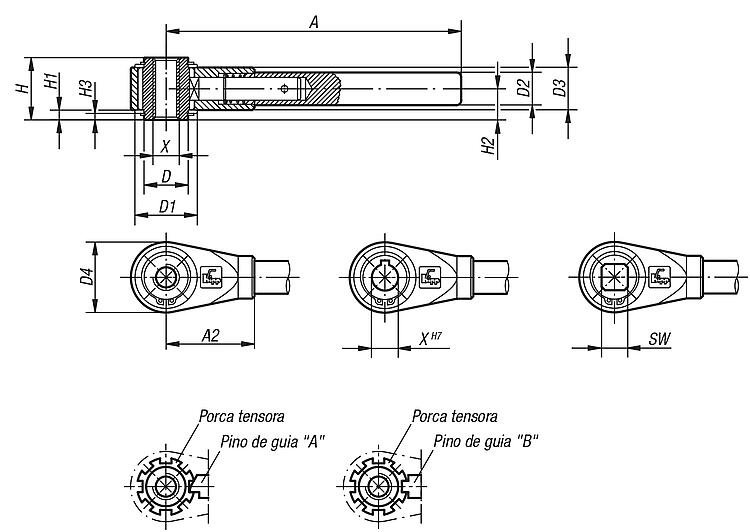

Desenhos (visão geral)

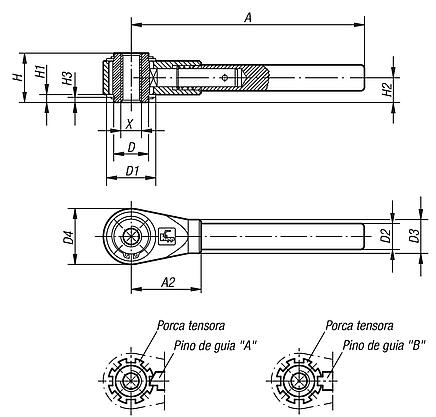

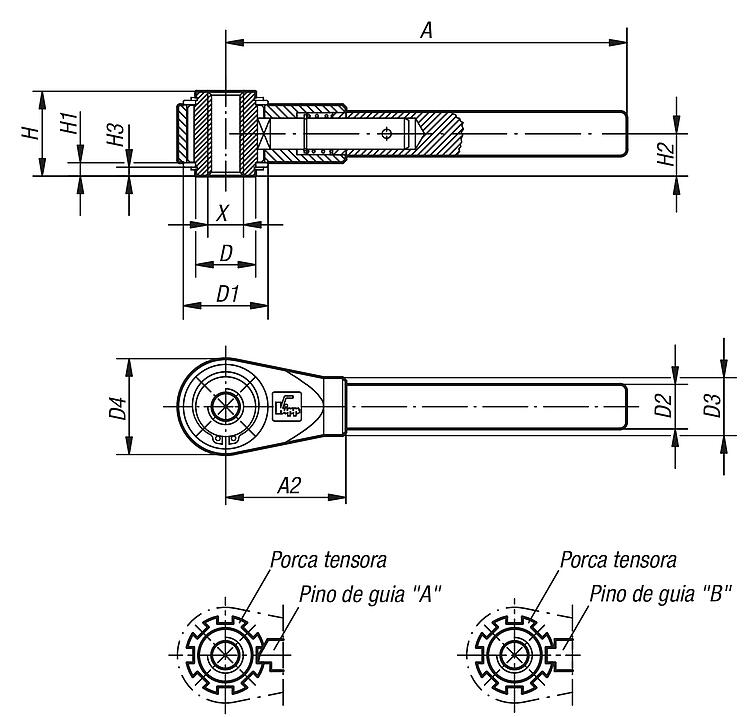

Catraca de fixação com rosca fêmea

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Modo de fixação	Tamanho	X	A=Comprimento do cabo	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Quantidade de ranhuras de engate	Preço
K0128.310	rosca fêmea	1	M10	150	48	22	33	17	22	36	31	4,5	15,5	3	7	sob consulta
K0128.312	rosca fêmea	1	M12	150	48	22	33	17	22	36	31	4,5	15,5	3	7	sob consulta
K0128.314	rosca fêmea	2	M14	180	54	27	38	20	26	43	38	6	19	4	8	sob consulta
K0128.316	rosca fêmea	2	M16	180	54	27	38	20	26	43	38	6	19	4	8	sob consulta
K0128.318	rosca fêmea	3	M18	230	70	35	45	24	30	51	42	6	21	4	8	sob consulta
K0128.320	rosca fêmea	3	M20	230	70	35	45	24	30	51	42	6	21	4	8	sob consulta
K0128.322	rosca fêmea	4	M22	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.324	rosca fêmea	4	M24	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.327	rosca fêmea	4	M27	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.330	rosca fêmea	5	M30	400	110	60	75	32	38	82	53	7,5	26,5	5	11	sob consulta
K0128.336	rosca fêmea	5	M36	400	110	60	75	32	38	82	53	7,5	26,5	5	11	sob consulta
K0128.342	rosca fêmea	5	M42	400	110	60	75	32	38	82	53	7,5	26,5	5	11	sob consulta

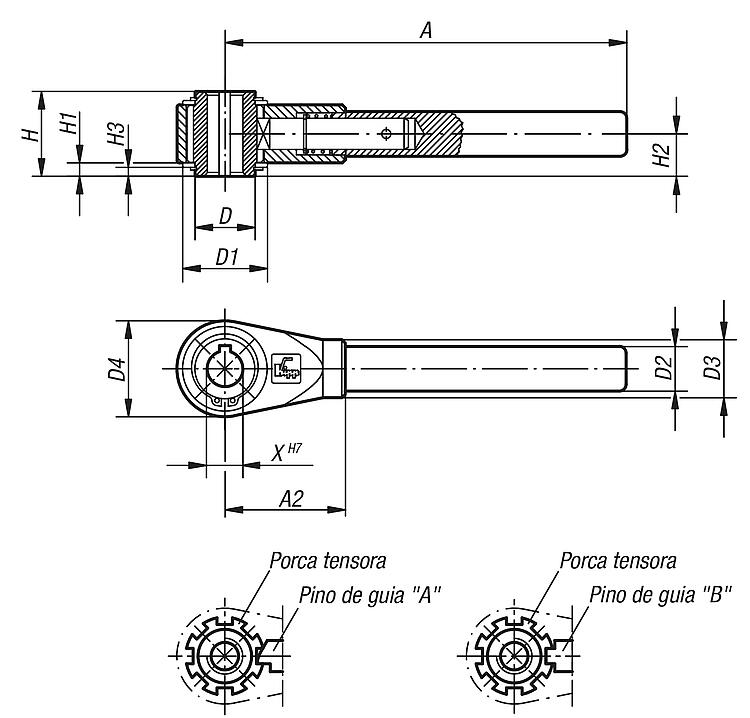

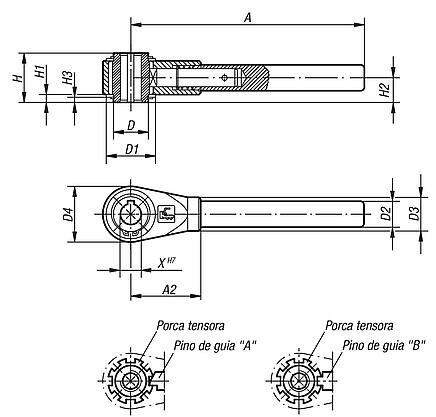

Catraca de fixação com furo de ajuste

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Modo de fixação	Tamanho	X	A=Comprimento do cabo	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Quantidade de ranhuras de engate	Preço
K0128.412	furo de ajuste com ranhura	1	12	150	48	22	33	17	22	36	31	4,5	15,5	3	7	sob consulta
K0128.414	furo de ajuste com ranhura	2	14	180	54	27	38	20	26	43	38	6	19	4	8	sob consulta
K0128.415	furo de ajuste com ranhura	2	15	180	54	27	38	20	26	43	38	6	19	4	8	sob consulta
K0128.416	furo de ajuste com ranhura	2	16	180	54	27	38	20	26	43	38	6	19	4	8	sob consulta
K0128.418	furo de ajuste com ranhura	3	18	230	70	35	45	24	30	51	42	6	21	4	8	sob consulta
K0128.420	furo de ajuste com ranhura	3	20	230	70	35	45	24	30	51	42	6	21	4	8	sob consulta
K0128.422	furo de ajuste com ranhura	4	22	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.425	furo de ajuste com ranhura	4	25	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.427	furo de ajuste com ranhura	4	27	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.430	furo de ajuste com ranhura	5	30	400	110	60	75	32	38	82	53	7,5	26,5	5	11	sob consulta
K0128.436	furo de ajuste com ranhura	5	36	400	110	60	75	32	38	82	53	7,5	26,5	5	11	sob consulta

Catraca de fixação com furo quadrado

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Modo de fixação	SW	Tamanho	A=Comprimento do cabo	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Quantidade de ranhuras de engate	Preço
K0128.510	furo quadrado	10	1	150	48	22	33	17	22	36	31	4,5	15,5	3	7	sob consulta
K0128.512	furo quadrado	12	1	150	48	22	33	17	22	36	31	4,5	15,5	3	7	sob consulta
K0128.513	furo quadrado	13	2	180	54	27	38	20	26	43	38	6	19	4	8	sob consulta
K0128.514	furo quadrado	14	2	180	54	27	38	20	26	43	38	6	19	4	8	sob consulta
K0128.517	furo quadrado	17	3	230	70	35	45	24	30	51	42	6	21	4	8	sob consulta
K0128.519	furo quadrado	19	4	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.520	furo quadrado	20	4	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.522	furo quadrado	22	4	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.524	furo quadrado	24	4	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.530	furo quadrado	30	5	400	110	60	75	32	38	82	53	7,5	26,5	5	11	sob consulta
K0128.532	furo quadrado	32	5	400	110	60	75	32	38	82	53	7,5	26,5	5	11	sob consulta
