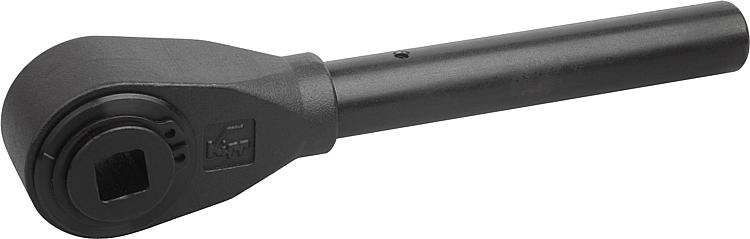

        Catraca de fixação com furo quadrado

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça em aço temperado, porca tensora e pino guia em aço de corte rápido cementado.Versão:Peca brunida.
As versões foscas ou cromadas brilhantes podem ser fornecidas adicionalmente, mediante pagamento de taxa adicional.Indicação:Pino de guia A (para engate) versão normal:
Para fixar e soltar peças em espaço limitado na superação de cursos maiores. Na troca da direção de fixação, é necessário mover o cabo da alavanca 180°.

Pino de guia B versão especial:
Para fixar e soltar peças em espaço limitado na superação de cursos menores. O cabo da alavanca não precisa ser movido para fazer a troca da direção de fixação. Para encaixá-lo na próxima ranhura, basta puxá-lo para fora.

Grampo rápido de fixação com furo de ajuste Ø H7 e rasgo de chaveta de acordo com a norma DIN 6885 fol. 1Sob consulta:Outros tipos de roscas femêa, furos de ajuste e furos quadrados.
A medida “A” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.
Versão especial: pino de guia B.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0128_IV Catraca de fixação com furo quadrado

159 kB

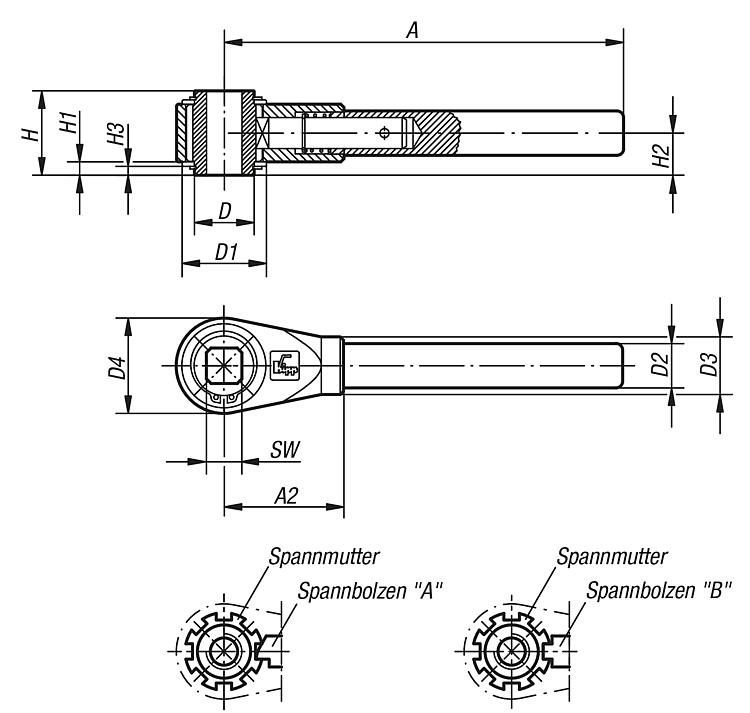

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Modo de fixação	SW	Tamanho	A=Comprimento do cabo	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Quantidade de ranhuras de engate	Preço
K0128.510	furo quadrado	10	1	150	48	22	33	17	22	36	31	4,5	15,5	3	7	sob consulta
K0128.512	furo quadrado	12	1	150	48	22	33	17	22	36	31	4,5	15,5	3	7	sob consulta
K0128.513	furo quadrado	13	2	180	54	27	38	20	26	43	38	6	19	4	8	sob consulta
K0128.514	furo quadrado	14	2	180	54	27	38	20	26	43	38	6	19	4	8	sob consulta
K0128.517	furo quadrado	17	3	230	70	35	45	24	30	51	42	6	21	4	8	sob consulta
K0128.519	furo quadrado	19	4	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.520	furo quadrado	20	4	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.522	furo quadrado	22	4	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.524	furo quadrado	24	4	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.530	furo quadrado	30	5	400	110	60	75	32	38	82	53	7,5	26,5	5	11	sob consulta
K0128.532	furo quadrado	32	5	400	110	60	75	32	38	82	53	7,5	26,5	5	11	sob consulta
