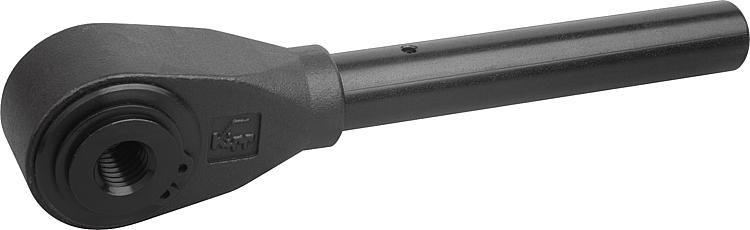

        Catraca de fixação com rosca fêmea

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça em aço temperado, porca tensora e pino guia em aço de corte rápido cementado.Versão:Peca brunida.
As versões foscas ou cromadas brilhantes podem ser fornecidas adicionalmente, mediante pagamento de taxa adicional.Indicação:Pino de guia A (para engate) versão normal:
Para fixar e soltar peças em espaço limitado na superação de cursos maiores. Na troca da direção de fixação, é necessário mover o cabo da alavanca 180°.

Pino de guia B versão especial:
Para fixar e soltar peças em espaço limitado na superação de cursos menores. O cabo da alavanca não precisa ser movido para fazer a troca da direção de fixação. Para encaixá-lo na próxima ranhura, basta puxá-lo para fora.

Grampo rápido de fixação com furo de ajuste Ø H7 e rasgo de chaveta de acordo com a norma DIN 6885 fol. 1Sob consulta:Outros tipos de roscas femêa, furos de ajuste e furos quadrados.
A medida “A” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.
Versão especial: pino de guia B.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0128_IG Catraca de fixação com rosca fêmea

166 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Modo de fixação	Tamanho	X	A=Comprimento do cabo	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Quantidade de ranhuras de engate	Preço
K0128.310	rosca fêmea	1	M10	150	48	22	33	17	22	36	31	4,5	15,5	3	7	sob consulta
K0128.312	rosca fêmea	1	M12	150	48	22	33	17	22	36	31	4,5	15,5	3	7	sob consulta
K0128.314	rosca fêmea	2	M14	180	54	27	38	20	26	43	38	6	19	4	8	sob consulta
K0128.316	rosca fêmea	2	M16	180	54	27	38	20	26	43	38	6	19	4	8	sob consulta
K0128.318	rosca fêmea	3	M18	230	70	35	45	24	30	51	42	6	21	4	8	sob consulta
K0128.320	rosca fêmea	3	M20	230	70	35	45	24	30	51	42	6	21	4	8	sob consulta
K0128.322	rosca fêmea	4	M22	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.324	rosca fêmea	4	M24	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.327	rosca fêmea	4	M27	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.330	rosca fêmea	5	M30	400	110	60	75	32	38	82	53	7,5	26,5	5	11	sob consulta
K0128.336	rosca fêmea	5	M36	400	110	60	75	32	38	82	53	7,5	26,5	5	11	sob consulta
K0128.342	rosca fêmea	5	M42	400	110	60	75	32	38	82	53	7,5	26,5	5	11	sob consulta
