Alavanca de fixação com rosca fêmea

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Alavancas de aperto, alavancas de fixação, alavancas excêntricas
    - Alavancas de fixação
      - Alavanca de fixação com rosca fêmea

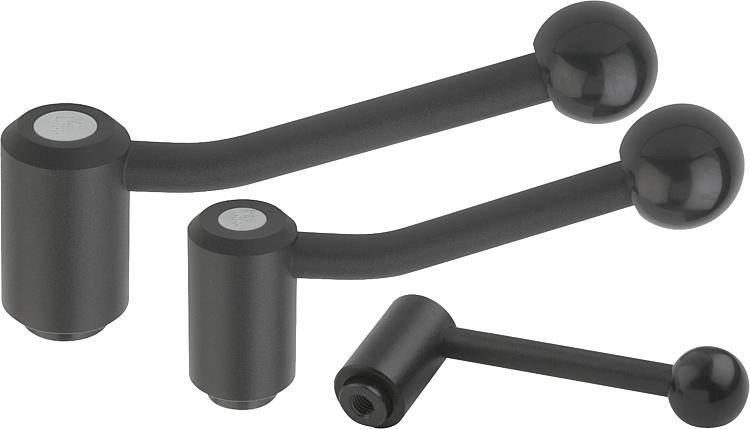

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Peças de aço com classe de resistência 5.8.
Botão esférico de plástico preto.Versão:com revestimento plástico e estrutura fina, preto.Sob consulta:Outros tipos de roscas fêmea e versões especiais.
As medidas “H1” e “A” podem ser fornecidas em outros comprimentos, mediante pagamento de uma taxa adicional. Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0108 Alavanca de fixação com rosca fêmea

156 kB

Desenhos (visão geral)

Alavanca de fixação com rosca fêmea, 0 grau

mais informações

Desenhos

Alavanca de fixação com rosca fêmea, 0 grau

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	X	T	A=Comprimento do cabo	D	D1	D2	D3	H	H1	H2	H4	Quantidade de dentes	Preço
K0108.1082	0°	M8	14	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1102	0°	M10	14	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.2102	0°	M10	17	111	19	28	32	12	51,5	5,5	42	57,5	24	sob consulta
K0108.2122	0°	M12	17	111	19	28	32	12	51,5	5,5	42	57,5	24	sob consulta
K0108.3122	0°	M12	23	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3162	0°	M16	23	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.4162	0°	M16	27	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4202	0°	M20	27	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4242	0°	M24	27	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta

Alavanca de fixação com rosca fêmea, 20 graus

mais informações

Desenhos

Alavanca de fixação com rosca fêmea, 20 graus

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	X	T	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Quantidade de dentes	Preço
K0108.1081	20°	M8	14	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1101	20°	M10	14	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.2101	20°	M10	17	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	sob consulta
K0108.2121	20°	M12	17	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	sob consulta
K0108.3121	20°	M12	23	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3161	20°	M16	23	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.4161	20°	M16	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4201	20°	M20	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4241	20°	M24	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
