K0112Alavanca de fixação com trava de segurança e rosca macho |
voltar |
|

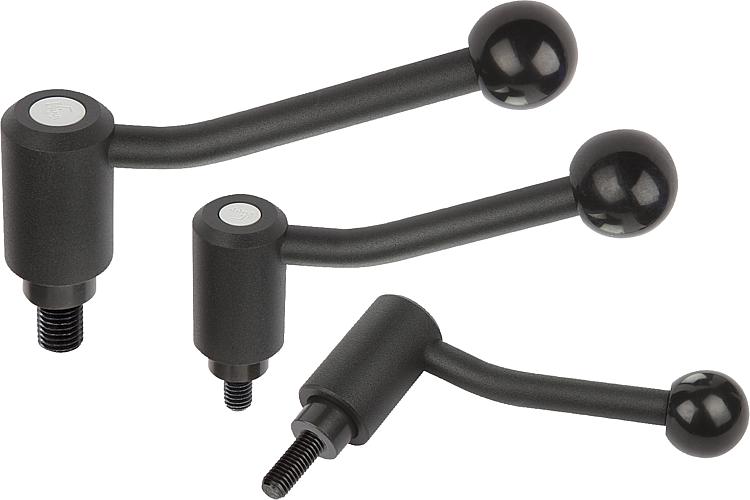

Descrição do artigo/Imagens dos produtos |
|
|

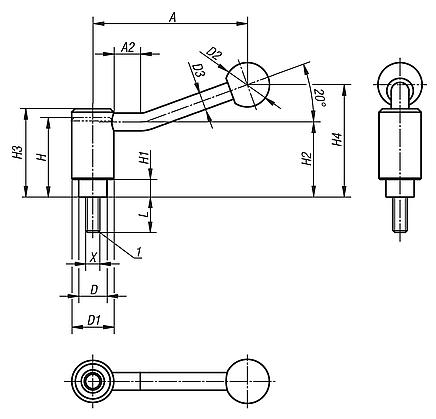

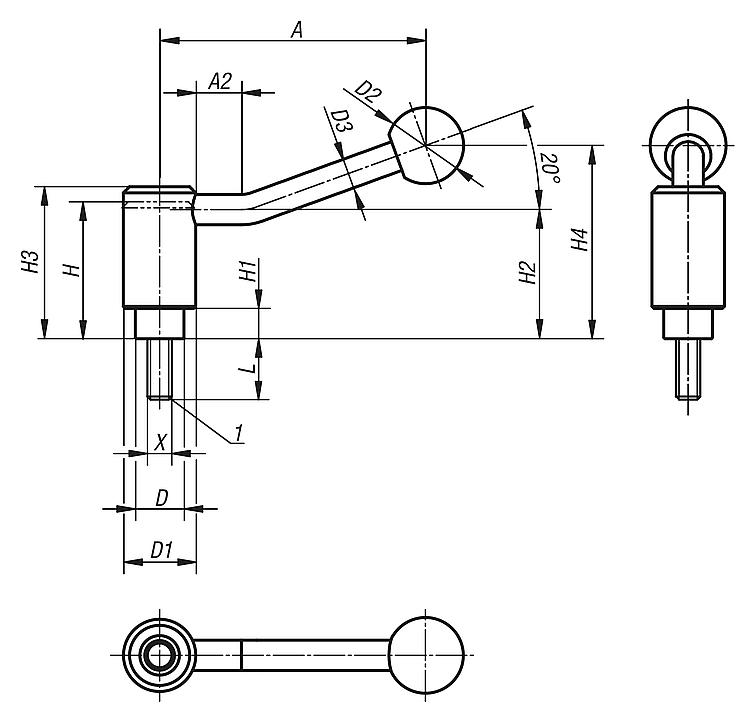

DescriçãoMaterial:Peças de aço com classe de resistência 5.8. Botão esférico de plástico preto.Versão:com revestimento plástico e estrutura fina, preto.Modo de operação:Para poder acionar a alavanca de fixação com trava de segurança, pressione o cabo para baixo até obter o engate completo da engrenagem. A partir deste momento, será possível fixar ou soltar elementos. Através da pressão da mola, o bloqueio será imediatamente liberado, de modo que a função de segurança fique disponível novamente. (O cabo pode ser girado com facilidade.) Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos e versões especiais. As medidas “H1” e “A” podem ser fornecidas em outros comprimentos, mediante pagamento de uma taxa adicional. Indicação de desenho:1) Ponta cônica DIN EN ISO 4753 Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo | X | L | A=Comprimento do cabo | A2 | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | Quantidade de dentes | CAD | Aces. | Preço | Encomendar |
---|
K0112.1108X20 | M8 | 20 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1108X25 | M8 | 25 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1108X30 | M8 | 30 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1108X40 | M8 | 40 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1108X50 | M8 | 50 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1108X60 | M8 | 60 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1110X20 | M10 | 20 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1110X25 | M10 | 25 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1110X30 | M10 | 30 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1110X40 | M10 | 40 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1110X50 | M10 | 50 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1110X60 | M10 | 60 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1112X20 | M12 | 20 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1112X25 | M12 | 25 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1112X30 | M12 | 30 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1112X40 | M12 | 40 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1112X50 | M12 | 50 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1112X60 | M12 | 60 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | sob consulta | | K0112.1212X20 | M12 | 20 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | sob consulta | | K0112.1212X25 | M12 | 25 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | sob consulta | | K0112.1212X30 | M12 | 30 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | sob consulta | | K0112.1212X40 | M12 | 40 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | sob consulta | | K0112.1212X50 | M12 | 50 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | sob consulta | | K0112.1212X60 | M12 | 60 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | sob consulta | | K0112.1312X25 | M12 | 25 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | sob consulta | | K0112.1312X30 | M12 | 30 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | sob consulta | | K0112.1312X40 | M12 | 40 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | sob consulta | | K0112.1312X50 | M12 | 50 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | sob consulta | | K0112.1312X60 | M12 | 60 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | sob consulta | | K0112.1316X25 | M16 | 25 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | sob consulta | | K0112.1316X30 | M16 | 30 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | sob consulta | | K0112.1316X40 | M16 | 40 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | sob consulta | | K0112.1316X50 | M16 | 50 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | sob consulta | | K0112.1316X60 | M16 | 60 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | sob consulta | |
