Alavanca de fixação ajustável plana com rosca macho

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Alavancas de aperto, alavancas de fixação, alavancas excêntricas
    - Alavancas de fixação
      - Alavanca de fixação ajustável plana com rosca macho

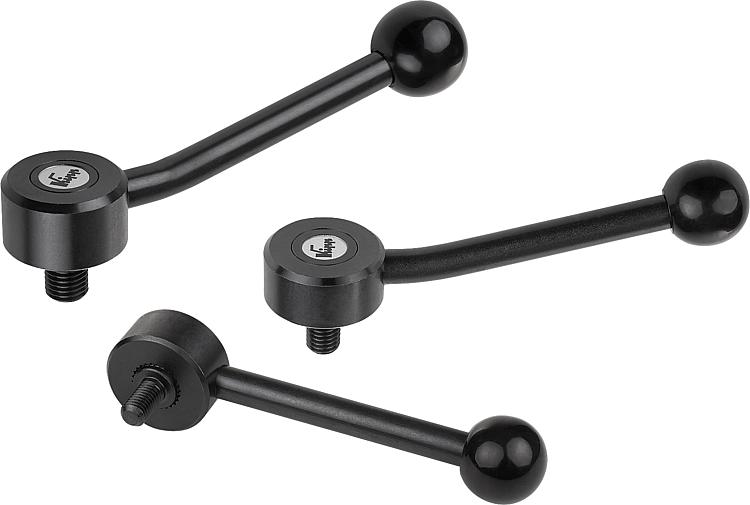

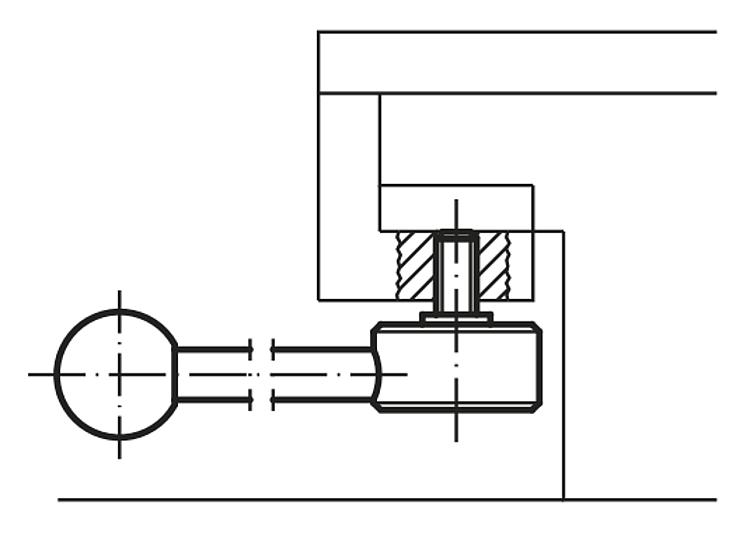

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Peças de aço com classe de resistência 5.8.
Botão esférico de plástico preto.Versão:peça brunida.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos e versões especiais.
As medidas “H1” e “A” podem ser fornecidas em outros comprimentos, mediante pagamento de uma taxa adicional. Indicação de desenho:

1) Ponta cônica DIN EN ISO 4753

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0114 Alavanca de fixação ajustável plana com rosca macho

241 kB

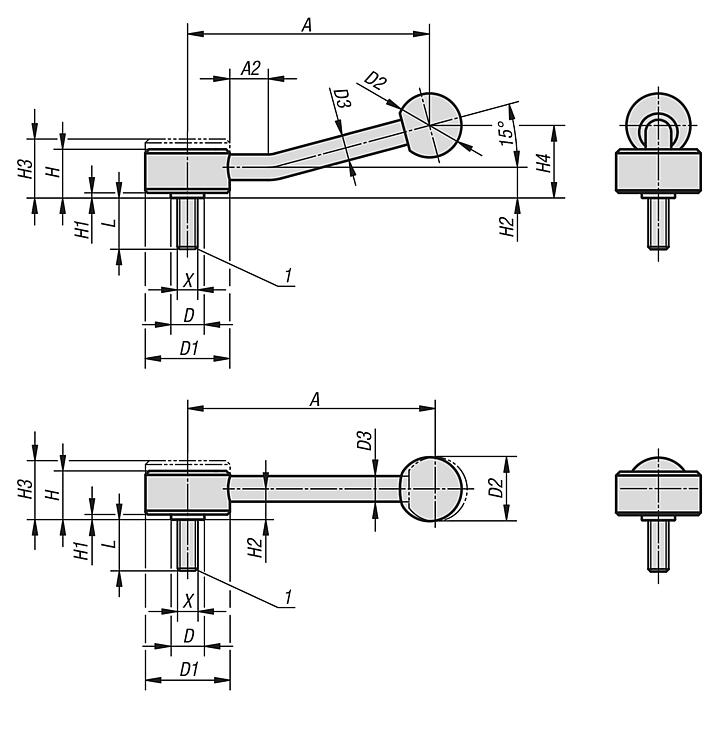

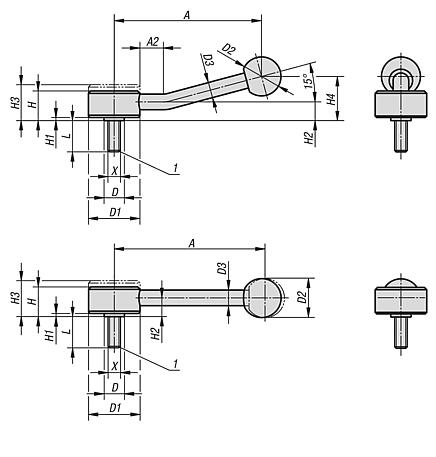

Desenhos (visão geral)

Alavanca de fixação ajustável plana com rosca macho, 0 grau

mais informações

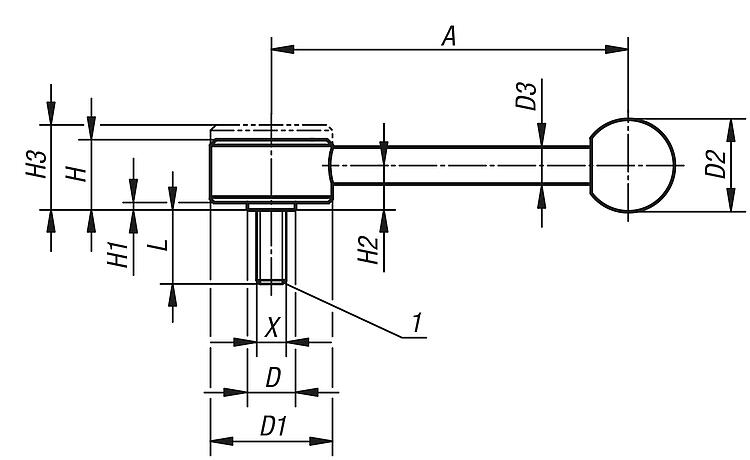

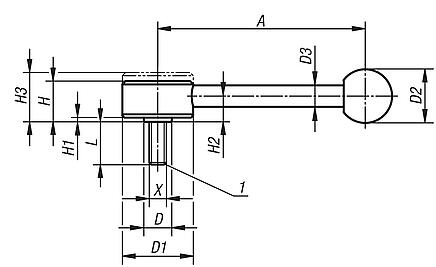

Desenhos

Alavanca de fixação ajustável plana com rosca macho, 0 grau

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tamanho	X	L	A	D	D1	D2	D3	H	H1	H2	H3	Quantidade de dentes	Preço
K0114.1081X15	0°	1	M8	15	102	13,5	33	25	10	19	2	12	23	20	sob consulta
K0114.1081X20	0°	1	M8	20	102	13,5	33	25	10	19	2	12	23	20	sob consulta
K0114.1081X25	0°	1	M8	25	102	13,5	33	25	10	19	2	12	23	20	sob consulta
K0114.1081X30	0°	1	M8	30	102	13,5	33	25	10	19	2	12	23	20	sob consulta
K0114.1081X40	0°	1	M8	40	102	13,5	33	25	10	19	2	12	23	20	sob consulta
K0114.1081X50	0°	1	M8	50	102	13,5	33	25	10	19	2	12	23	20	sob consulta
K0114.1081X60	0°	1	M8	60	102	13,5	33	25	10	19	2	12	23	20	sob consulta
K0114.1101X15	0°	1	M10	15	102	13,5	33	25	10	19	2	12	23	20	sob consulta
K0114.1101X20	0°	1	M10	20	102	13,5	33	25	10	19	2	12	23	20	sob consulta
K0114.1101X25	0°	1	M10	25	102	13,5	33	25	10	19	2	12	23	20	sob consulta
K0114.1101X30	0°	1	M10	30	102	13,5	33	25	10	19	2	12	23	20	sob consulta
K0114.1101X40	0°	1	M10	40	102	13,5	33	25	10	19	2	12	23	20	sob consulta
K0114.1101X50	0°	1	M10	50	102	13,5	33	25	10	19	2	12	23	20	sob consulta
K0114.1101X60	0°	1	M10	60	102	13,5	33	25	10	19	2	12	23	20	sob consulta
K0114.2101X20	0°	2	M10	20	131	19	41	30	12	22	2	13,5	26	24	sob consulta
K0114.2101X25	0°	2	M10	25	131	19	41	30	12	22	2	13,5	26	24	sob consulta
K0114.2101X30	0°	2	M10	30	131	19	41	30	12	22	2	13,5	26	24	sob consulta
K0114.2101X40	0°	2	M10	40	131	19	41	30	12	22	2	13,5	26	24	sob consulta
K0114.2101X50	0°	2	M10	50	131	19	41	30	12	22	2	13,5	26	24	sob consulta
K0114.2101X60	0°	2	M10	60	131	19	41	30	12	22	2	13,5	26	24	sob consulta
K0114.2121X20	0°	2	M12	20	131	19	41	30	12	22	2	13,5	26	24	sob consulta
K0114.2121X25	0°	2	M12	25	131	19	41	30	12	22	2	13,5	26	24	sob consulta
K0114.2121X30	0°	2	M12	30	131	19	41	30	12	22	2	13,5	26	24	sob consulta
K0114.2121X40	0°	2	M12	40	131	19	41	30	12	22	2	13,5	26	24	sob consulta
K0114.2121X50	0°	2	M12	50	131	19	41	30	12	22	2	13,5	26	24	sob consulta
K0114.2121X60	0°	2	M12	60	131	19	41	30	12	22	2	13,5	26	24	sob consulta
K0114.3121X20	0°	3	M12	20	148	23	45	37	14	28	2	17	33	26	sob consulta
K0114.3121X25	0°	3	M12	25	148	23	45	37	14	28	2	17	33	26	sob consulta
K0114.3121X30	0°	3	M12	30	148	23	45	37	14	28	2	17	33	26	sob consulta
K0114.3121X40	0°	3	M12	40	148	23	45	37	14	28	2	17	33	26	sob consulta
K0114.3121X50	0°	3	M12	50	148	23	45	37	14	28	2	17	33	26	sob consulta
K0114.3121X60	0°	3	M12	60	148	23	45	37	14	28	2	17	33	26	sob consulta
K0114.3161X20	0°	3	M16	20	148	23	45	37	14	28	2	17	33	26	sob consulta
K0114.3161X25	0°	3	M16	25	148	23	45	37	14	28	2	17	33	26	sob consulta
K0114.3161X30	0°	3	M16	30	148	23	45	37	14	28	2	17	33	26	sob consulta
K0114.3161X40	0°	3	M16	40	148	23	45	37	14	28	2	17	33	26	sob consulta
K0114.3161X50	0°	3	M16	50	148	23	45	37	14	28	2	17	33	26	sob consulta
K0114.3161X60	0°	3	M16	60	148	23	45	37	14	28	2	17	33	26	sob consulta

Alavanca de fixação ajustável plana com rosca macho, 15 graus

mais informações

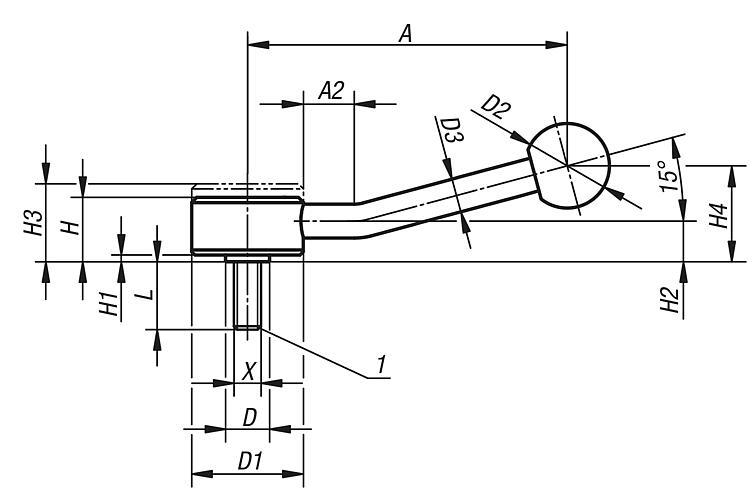

Desenhos

Alavanca de fixação ajustável plana com rosca macho, 15 graus

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	X	L	A=Comprimento do cabo	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Quantidade de dentes	Preço
K0114.1082X15	15°	M8	15	100	15	13,5	33	25	10	19	2	12	23	29	20	sob consulta
K0114.1082X20	15°	M8	20	100	15	13,5	33	25	10	19	2	12	23	29	20	sob consulta
K0114.1082X25	15°	M8	25	100	15	13,5	33	25	10	19	2	12	23	29	20	sob consulta
K0114.1082X30	15°	M8	30	100	15	13,5	33	25	10	19	2	12	23	29	20	sob consulta
K0114.1082X40	15°	M8	40	100	15	13,5	33	25	10	19	2	12	23	29	20	sob consulta
K0114.1082X50	15°	M8	50	100	15	13,5	33	25	10	19	2	12	23	29	20	sob consulta
K0114.1082X60	15°	M8	60	100	15	13,5	33	25	10	19	2	12	23	29	20	sob consulta
K0114.1102X15	15°	M10	15	100	15	13,5	33	25	10	19	2	12	23	29	20	sob consulta
K0114.1102X20	15°	M10	20	100	15	13,5	33	25	10	19	2	12	23	29	20	sob consulta
K0114.1102X25	15°	M10	25	100	15	13,5	33	25	10	19	2	12	23	29	20	sob consulta
K0114.1102X30	15°	M10	30	100	15	13,5	33	25	10	19	2	12	23	29	20	sob consulta
K0114.1102X40	15°	M10	40	100	15	13,5	33	25	10	19	2	12	23	29	20	sob consulta
K0114.1102X50	15°	M10	50	100	15	13,5	33	25	10	19	2	12	23	29	20	sob consulta
K0114.1102X60	15°	M10	60	100	15	13,5	33	25	10	19	2	12	23	29	20	sob consulta
K0114.2102X20	15°	M10	20	127	15	19	41	30	12	22	2	13,5	26	38	24	sob consulta
K0114.2102X25	15°	M10	25	127	15	19	41	30	12	22	2	13,5	26	38	24	sob consulta
K0114.2102X30	15°	M10	30	127	15	19	41	30	12	22	2	13,5	26	38	24	sob consulta
K0114.2102X40	15°	M10	40	127	15	19	41	30	12	22	2	13,5	26	38	24	sob consulta
K0114.2102X50	15°	M10	50	127	15	19	41	30	12	22	2	13,5	26	38	24	sob consulta
K0114.2102X60	15°	M10	60	127	15	19	41	30	12	22	2	13,5	26	38	24	sob consulta
K0114.2122X20	15°	M12	20	127	15	19	41	30	12	22	2	13,5	26	38	24	sob consulta
K0114.2122X25	15°	M12	25	127	15	19	41	30	12	22	2	13,5	26	38	24	sob consulta
K0114.2122X30	15°	M12	30	127	15	19	41	30	12	22	2	13,5	26	38	24	sob consulta
K0114.2122X40	15°	M12	40	127	15	19	41	30	12	22	2	13,5	26	38	24	sob consulta
K0114.2122X50	15°	M12	50	127	15	19	41	30	12	22	2	13,5	26	38	24	sob consulta
K0114.2122X60	15°	M12	60	127	15	19	41	30	12	22	2	13,5	26	38	24	sob consulta
K0114.3122X20	15°	M12	20	145	15	23	45	37	14	28	2	17	33	48	26	sob consulta
K0114.3122X25	15°	M12	25	145	15	23	45	37	14	28	2	17	33	48	26	sob consulta
K0114.3122X30	15°	M12	30	145	15	23	45	37	14	28	2	17	33	48	26	sob consulta
K0114.3122X40	15°	M12	40	145	15	23	45	37	14	28	2	17	33	48	26	sob consulta
K0114.3122X50	15°	M12	50	145	15	23	45	37	14	28	2	17	33	48	26	sob consulta
K0114.3122X60	15°	M12	60	145	15	23	45	37	14	28	2	17	33	48	26	sob consulta
K0114.3162X20	15°	M16	20	145	15	23	45	37	14	28	2	17	33	48	26	sob consulta
K0114.3162X25	15°	M16	25	145	15	23	45	37	14	28	2	17	33	48	26	sob consulta
K0114.3162X30	15°	M16	30	145	15	23	45	37	14	28	2	17	33	48	26	sob consulta
K0114.3162X40	15°	M16	40	145	15	23	45	37	14	28	2	17	33	48	26	sob consulta
K0114.3162X50	15°	M16	50	145	15	23	45	37	14	28	2	17	33	48	26	sob consulta
K0114.3162X60	15°	M16	60	145	15	23	45	37	14	28	2	17	33	48	26	sob consulta
