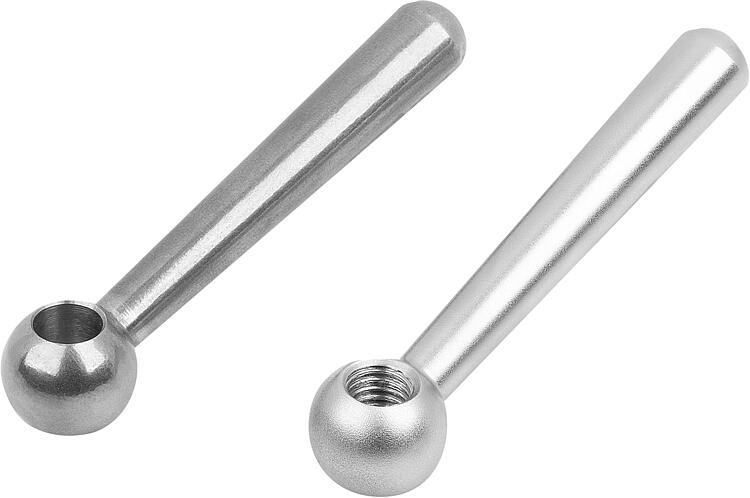

K0174Alavanca de haste cônica DIN 99 |
voltar |
|
|
DescriçãoMaterial:Aço ou aço inoxidável A2.Versão:Aço polido.

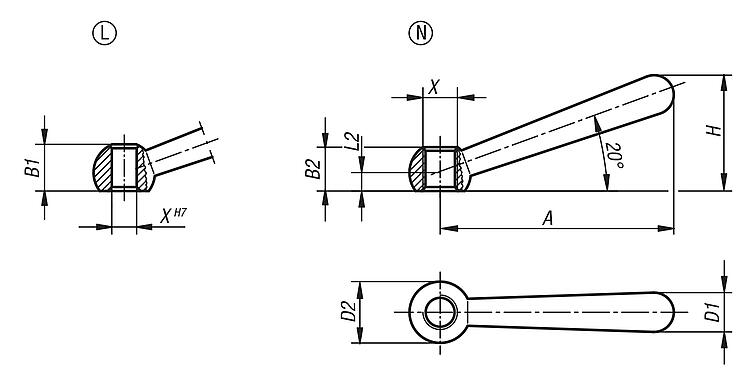

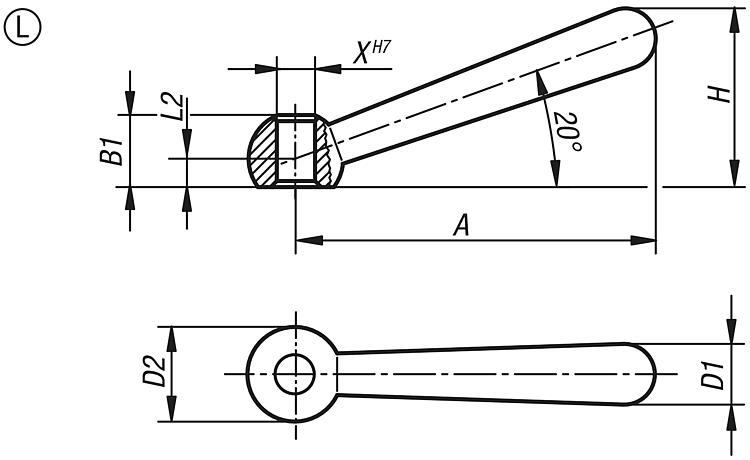

Aço inoxidável 1.4301 jateado.Indicação:A fixação do cabo a outro elemento através de colagem oferece um processo de fabricação mais econômico do que a fixação com pinos.Indicação de desenho:Forma L: com furo
Forma N: com rosca fêmea
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | X | A=Comprimento do cabo | B1 | D1 | D2
Esfera | H | L2 | CAD | Aces. | Preço | Encomendar |
|---|
| K0174.106 | L | aço | 6 | 48 | 9,5 | 8 | 12 | 24 | 4 |  | | sob consulta | | | K0174.108 | L | aço | 8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | sob consulta | | | K0174.110 | L | aço | 10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | sob consulta | | | K0174.112 | L | aço | 12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | sob consulta | | | K0174.116 | L | aço | 16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | sob consulta | | | K0174.120 | L | aço | 20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | sob consulta | | | K0174.0106 | L | aço inoxidável A2 | 6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | sob consulta | | | K0174.0108 | L | aço inoxidável A2 | 8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | sob consulta | | | K0174.0110 | L | aço inoxidável A2 | 10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | sob consulta | | | K0174.0112 | L | aço inoxidável A2 | 12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | sob consulta | | | K0174.0116 | L | aço inoxidável A2 | 16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | sob consulta | | | K0174.0120 | L | aço inoxidável A2 | 20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | sob consulta | |
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | X | A=Comprimento do cabo | B2 | D1 | D2
Esfera | H | L2 | CAD | Aces. | Preço | Encomendar |
|---|
| K0174.206 | N | aço | M6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | sob consulta | | | K0174.208 | N | aço | M8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | sob consulta | | | K0174.210 | N | aço | M10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | sob consulta | | | K0174.212 | N | aço | M12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | sob consulta | | | K0174.216 | N | aço | M16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | sob consulta | | | K0174.220 | N | aço | M20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | sob consulta | | | K0174.0206 | N | aço inoxidável A2 | M6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | sob consulta | | | K0174.0208 | N | aço inoxidável A2 | M8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | sob consulta | | | K0174.0210 | N | aço inoxidável A2 | M10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | sob consulta | | | K0174.0212 | N | aço inoxidável A2 | M12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | sob consulta | | | K0174.0216 | N | aço inoxidável A2 | M16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | sob consulta | | | K0174.0220 | N | aço inoxidável A2 | M20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | sob consulta | |
|
