        Alavanca de haste cônica DIN 99, forma N, com rosca fêmea

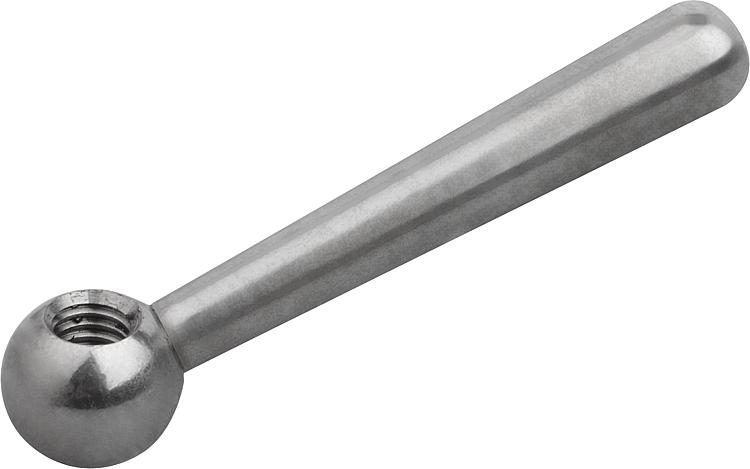

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço ou aço inoxidável A2.Versão:Aço polido.
Aço inoxidável 1.4301 jateado.Indicação:A fixação do cabo a outro elemento através de colagem oferece um processo de fabricação mais econômico do que a fixação com pinos.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0174_N Alavanca de haste cônica DIN 99, forma N, com rosca fêmea

124 kB

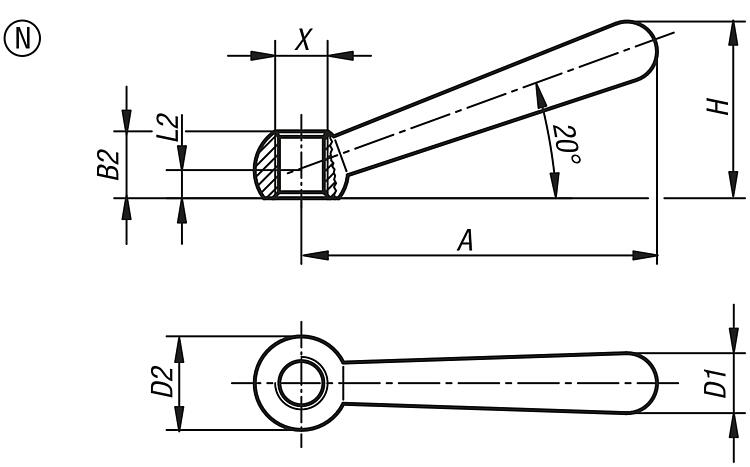

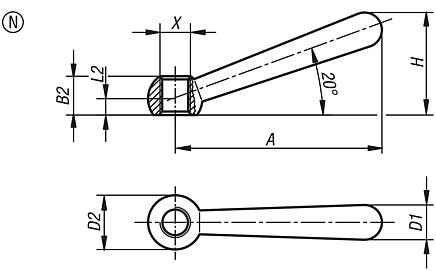

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	X	A=Comprimento do cabo	B2	D1	D2 Esfera	H	L2	Preço
K0174.206	N	aço	M6	48	9,5	8	12	24	4	sob consulta
K0174.208	N	aço	M8	60	12	10	16	30,5	5	sob consulta
K0174.210	N	aço	M10	76	14,5	13	20	38	6	sob consulta
K0174.212	N	aço	M12	95	18,5	16	25	47	7,5	sob consulta
K0174.216	N	aço	M16	119	24	20	32	59,5	10	sob consulta
K0174.220	N	aço	M20	152	30	25	40	75,5	12,5	sob consulta
K0174.0206	N	aço inoxidável A2	M6	48	9,5	8	12	24	4	sob consulta
K0174.0208	N	aço inoxidável A2	M8	60	12	10	16	30,5	5	sob consulta
K0174.0210	N	aço inoxidável A2	M10	76	14,5	13	20	38	6	sob consulta
K0174.0212	N	aço inoxidável A2	M12	95	18,5	16	25	47	7,5	sob consulta
K0174.0216	N	aço inoxidável A2	M16	119	24	20	32	59,5	10	sob consulta
K0174.0220	N	aço inoxidável A2	M20	152	30	25	40	75,5	12,5	sob consulta
