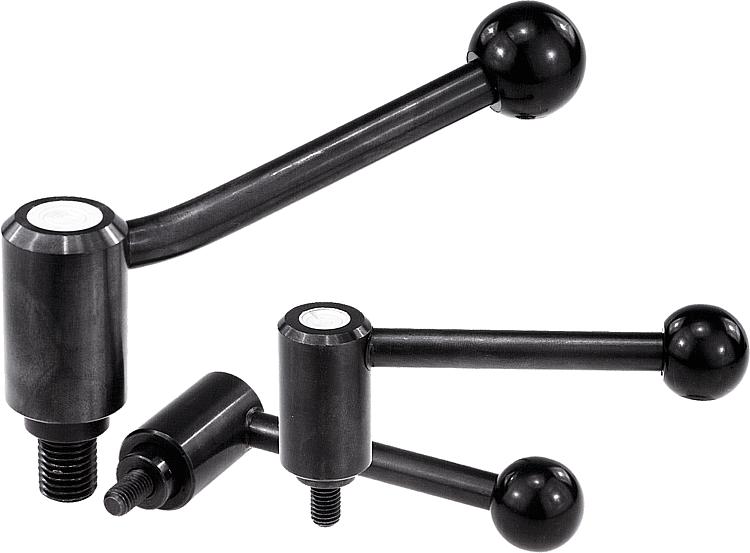

Alavanca de fixação com rosca macho

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Alavancas de aperto, alavancas de fixação, alavancas excêntricas
    - Alavancas de fixação
      - Alavanca de fixação com rosca macho

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Peças de aço com classe de resistência 5.8.
Botão esférico de plástico preto.Versão:com revestimento plástico e estrutura fina, preto.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos e versões especiais.
As medidas “H1” e “A” podem ser fornecidas em outros comprimentos, mediante pagamento de uma taxa adicional. Indicação de desenho:

1) Ponta cônica DIN EN ISO 4753

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0108 Alavanca de fixação com rosca macho

284 kB

Desenhos (visão geral)

Alavanca de fixação com rosca macho, 0 grau

mais informações

Desenhos

Alavanca de fixação com rosca macho, 0 grau

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	X	L	A=Comprimento do cabo	D	D1	D2	D3	H	H1	H2	H4	Quantidade de dentes	Preço
K0108.1082X15	0°	M8	15	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1082X20	0°	M8	20	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1082X25	0°	M8	25	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1082X30	0°	M8	30	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1082X40	0°	M8	40	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1082X50	0°	M8	50	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1082X60	0°	M8	60	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1102X15	0°	M10	15	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1102X20	0°	M10	20	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1102X25	0°	M10	25	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1102X30	0°	M10	30	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1102X40	0°	M10	40	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1102X50	0°	M10	50	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1102X60	0°	M10	60	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1122X15	0°	M12	15	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1122X20	0°	M12	20	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1122X25	0°	M12	25	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1122X30	0°	M12	30	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1122X40	0°	M12	40	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1122X50	0°	M12	50	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1122X60	0°	M12	60	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.2122X20	0°	M12	20	111	19	28	32	12	51,5	5,5	42	57,5	24	sob consulta
K0108.2122X25	0°	M12	25	111	19	28	32	12	51,5	5,5	42	57,5	24	sob consulta
K0108.2122X30	0°	M12	30	111	19	28	32	12	51,5	5,5	42	57,5	24	sob consulta
K0108.2122X40	0°	M12	40	111	19	28	32	12	51,5	5,5	42	57,5	24	sob consulta
K0108.2122X50	0°	M12	50	111	19	28	32	12	51,5	5,5	42	57,5	24	sob consulta
K0108.2122X60	0°	M12	60	111	19	28	32	12	51,5	5,5	42	57,5	24	sob consulta
K0108.3122X20	0°	M12	20	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3122X25	0°	M12	25	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3122X30	0°	M12	30	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3122X40	0°	M12	40	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3122X50	0°	M12	50	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3122X60	0°	M12	60	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3122X70	0°	M12	70	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3122X80	0°	M12	80	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3122X90	0°	M12	90	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3162X20	0°	M16	20	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3162X25	0°	M16	25	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3162X30	0°	M16	30	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3162X40	0°	M16	40	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3162X50	0°	M16	50	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3162X60	0°	M16	60	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3162X70	0°	M16	70	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3162X80	0°	M16	80	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3162X90	0°	M16	90	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.4162X30	0°	M16	30	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4162X40	0°	M16	40	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4162X50	0°	M16	50	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4162X60	0°	M16	60	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4162X70	0°	M16	70	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4162X80	0°	M16	80	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4162X90	0°	M16	90	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4202X30	0°	M20	30	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4202X40	0°	M20	40	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4202X50	0°	M20	50	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4202X60	0°	M20	60	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4202X70	0°	M20	70	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4202X80	0°	M20	80	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4202X90	0°	M20	90	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4242X30	0°	M24	30	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4242X40	0°	M24	40	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4242X50	0°	M24	50	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4242X60	0°	M24	60	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4242X70	0°	M24	70	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4242X80	0°	M24	80	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4242X90	0°	M24	90	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta

Alavanca de fixação com rosca macho, 20 graus

mais informações

Desenhos

Alavanca de fixação com rosca macho, 20 graus

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	X	L	A=Comprimento do cabo	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Quantidade de dentes	Preço
K0108.1081X15	20°	M8	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1081X20	20°	M8	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1081X25	20°	M8	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1081X30	20°	M8	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1081X40	20°	M8	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1081X50	20°	M8	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1081X60	20°	M8	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1101X15	20°	M10	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1101X20	20°	M10	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1101X25	20°	M10	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1101X30	20°	M10	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1101X40	20°	M10	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1101X50	20°	M10	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1101X60	20°	M10	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1121X15	20°	M12	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1121X20	20°	M12	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1121X25	20°	M12	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1121X30	20°	M12	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1121X40	20°	M12	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1121X50	20°	M12	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.1121X60	20°	M12	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	sob consulta
K0108.2121X20	20°	M12	20	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	sob consulta
K0108.2121X25	20°	M12	25	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	sob consulta
K0108.2121X30	20°	M12	30	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	sob consulta
K0108.2121X40	20°	M12	40	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	sob consulta
K0108.2121X50	20°	M12	50	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	sob consulta
K0108.2121X60	20°	M12	60	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	sob consulta
K0108.3121X20	20°	M12	20	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3121X25	20°	M12	25	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3121X30	20°	M12	30	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3121X40	20°	M12	40	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3121X50	20°	M12	50	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3121X60	20°	M12	60	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3121X70	20°	M12	70	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3121X80	20°	M12	80	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3121X90	20°	M12	90	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3161X20	20°	M16	20	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3161X25	20°	M16	25	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3161X30	20°	M16	30	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3161X40	20°	M16	40	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3161X50	20°	M16	50	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3161X60	20°	M16	60	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3161X70	20°	M16	70	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3161X80	20°	M16	80	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.3161X90	20°	M16	90	128,5	15	23	33	32	13	58	6	47	81	65	26	sob consulta
K0108.4161X30	20°	M16	30	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4161X40	20°	M16	40	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4161X50	20°	M16	50	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4161X60	20°	M16	60	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4161X70	20°	M16	70	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4161X80	20°	M16	80	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4161X90	20°	M16	90	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4201X30	20°	M20	30	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4201X40	20°	M20	40	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4201X50	20°	M20	50	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4201X60	20°	M20	60	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4201X70	20°	M20	70	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4201X80	20°	M20	80	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4201X90	20°	M20	90	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4241X30	20°	M24	30	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4241X40	20°	M24	40	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4241X50	20°	M24	50	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4241X60	20°	M24	60	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4241X70	20°	M24	70	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4241X80	20°	M24	80	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
K0108.4241X90	20°	M24	90	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	sob consulta
