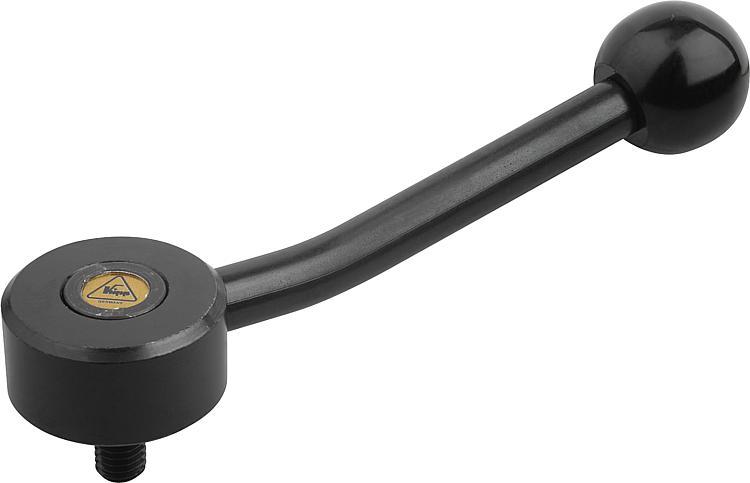

        Alavanca de fixação ajustável plana com rosca macho, 15 graus

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Peças de aço com classe de resistência 5.8.
Botão esférico de plástico preto.Versão:peça brunida.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos e versões especiais.
As medidas “H1” e “A” podem ser fornecidas em outros comprimentos, mediante pagamento de uma taxa adicional. Indicação de desenho:

1) Ponta cônica DIN EN ISO 4753

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0114_15 Alavanca de fixação ajustável plana com rosca macho, 15 graus

194 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	15°	M8 M10 M12 M16	15 20 25 30 40 50 60	100 127 145	15	13,5 19 23	33 41 45	25 30 37	10 12 14	19 22 28	2	12 13,5 17	23 26 33	29 38 48	20 24 26				Reset
Código do artigo	Forma	X	L	A=Comprimento do cabo	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Quantidade de dentes	CAD	Aces.	Preço	Encomendar
K0114.1082X15	15°	M8	15	100	15	13,5	33	25	10	19	2	12	23	29	20			sob consulta
K0114.1082X20	15°	M8	20	100	15	13,5	33	25	10	19	2	12	23	29	20			sob consulta
K0114.1082X25	15°	M8	25	100	15	13,5	33	25	10	19	2	12	23	29	20			sob consulta
K0114.1082X30	15°	M8	30	100	15	13,5	33	25	10	19	2	12	23	29	20			sob consulta
K0114.1082X40	15°	M8	40	100	15	13,5	33	25	10	19	2	12	23	29	20			sob consulta
K0114.1082X50	15°	M8	50	100	15	13,5	33	25	10	19	2	12	23	29	20			sob consulta
K0114.1082X60	15°	M8	60	100	15	13,5	33	25	10	19	2	12	23	29	20			sob consulta
K0114.1102X15	15°	M10	15	100	15	13,5	33	25	10	19	2	12	23	29	20			sob consulta
K0114.1102X20	15°	M10	20	100	15	13,5	33	25	10	19	2	12	23	29	20			sob consulta
K0114.1102X25	15°	M10	25	100	15	13,5	33	25	10	19	2	12	23	29	20			sob consulta
K0114.1102X30	15°	M10	30	100	15	13,5	33	25	10	19	2	12	23	29	20			sob consulta
K0114.1102X40	15°	M10	40	100	15	13,5	33	25	10	19	2	12	23	29	20			sob consulta
K0114.1102X50	15°	M10	50	100	15	13,5	33	25	10	19	2	12	23	29	20			sob consulta
K0114.1102X60	15°	M10	60	100	15	13,5	33	25	10	19	2	12	23	29	20			sob consulta
K0114.2102X20	15°	M10	20	127	15	19	41	30	12	22	2	13,5	26	38	24			sob consulta
K0114.2102X25	15°	M10	25	127	15	19	41	30	12	22	2	13,5	26	38	24			sob consulta
K0114.2102X30	15°	M10	30	127	15	19	41	30	12	22	2	13,5	26	38	24			sob consulta
K0114.2102X40	15°	M10	40	127	15	19	41	30	12	22	2	13,5	26	38	24			sob consulta
K0114.2102X50	15°	M10	50	127	15	19	41	30	12	22	2	13,5	26	38	24			sob consulta
K0114.2102X60	15°	M10	60	127	15	19	41	30	12	22	2	13,5	26	38	24			sob consulta
K0114.2122X20	15°	M12	20	127	15	19	41	30	12	22	2	13,5	26	38	24			sob consulta
K0114.2122X25	15°	M12	25	127	15	19	41	30	12	22	2	13,5	26	38	24			sob consulta
K0114.2122X30	15°	M12	30	127	15	19	41	30	12	22	2	13,5	26	38	24			sob consulta
K0114.2122X40	15°	M12	40	127	15	19	41	30	12	22	2	13,5	26	38	24			sob consulta
K0114.2122X50	15°	M12	50	127	15	19	41	30	12	22	2	13,5	26	38	24			sob consulta
K0114.2122X60	15°	M12	60	127	15	19	41	30	12	22	2	13,5	26	38	24			sob consulta
K0114.3122X20	15°	M12	20	145	15	23	45	37	14	28	2	17	33	48	26			sob consulta
K0114.3122X25	15°	M12	25	145	15	23	45	37	14	28	2	17	33	48	26			sob consulta
K0114.3122X30	15°	M12	30	145	15	23	45	37	14	28	2	17	33	48	26			sob consulta
K0114.3122X40	15°	M12	40	145	15	23	45	37	14	28	2	17	33	48	26			sob consulta
K0114.3122X50	15°	M12	50	145	15	23	45	37	14	28	2	17	33	48	26			sob consulta
K0114.3122X60	15°	M12	60	145	15	23	45	37	14	28	2	17	33	48	26			sob consulta
K0114.3162X20	15°	M16	20	145	15	23	45	37	14	28	2	17	33	48	26			sob consulta
K0114.3162X25	15°	M16	25	145	15	23	45	37	14	28	2	17	33	48	26			sob consulta
K0114.3162X30	15°	M16	30	145	15	23	45	37	14	28	2	17	33	48	26			sob consulta
K0114.3162X40	15°	M16	40	145	15	23	45	37	14	28	2	17	33	48	26			sob consulta
K0114.3162X50	15°	M16	50	145	15	23	45	37	14	28	2	17	33	48	26			sob consulta
K0114.3162X60	15°	M16	60	145	15	23	45	37	14	28	2	17	33	48	26			sob consulta
