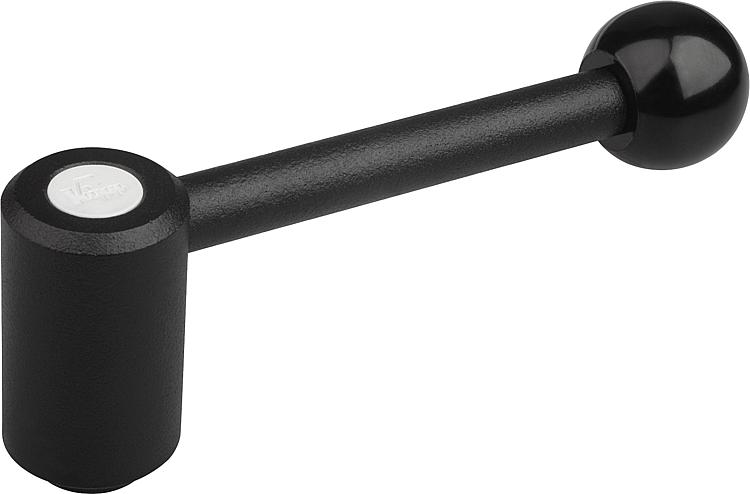

        Alavanca de fixação com rosca fêmea, 0 grau

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Peças de aço com classe de resistência 5.8.
Botão esférico de plástico preto.Versão:com revestimento plástico e estrutura fina, preto.Sob consulta:Outros tipos de roscas fêmea e versões especiais.
As medidas “H1” e “A” podem ser fornecidas em outros comprimentos, mediante pagamento de uma taxa adicional.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0108_0 Alavanca de fixação com rosca fêmea, 0 grau

126 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	X	T	A=Comprimento do cabo	D	D1	D2	D3	H	H1	H2	H4	Quantidade de dentes	Preço
K0108.1082	0°	M8	14	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.1102	0°	M10	14	92	16	24	25	10	44,5	4,5	37	49,5	22	sob consulta
K0108.2102	0°	M10	17	111	19	28	32	12	51,5	5,5	42	57,5	24	sob consulta
K0108.2122	0°	M12	17	111	19	28	32	12	51,5	5,5	42	57,5	24	sob consulta
K0108.3122	0°	M12	23	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.3162	0°	M16	23	134,5	23	33	32	13	58	6	47	65	26	sob consulta
K0108.4162	0°	M16	27	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4202	0°	M20	27	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
K0108.4242	0°	M24	27	134	30	41	32	13	68,5	7,5	56,5	76,5	36	sob consulta
