Catraca de fixação com furo de ajuste

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Alavancas de aperto, alavancas de fixação, alavancas excêntricas
    - Alavancas de fixação
      - Catraca de fixação

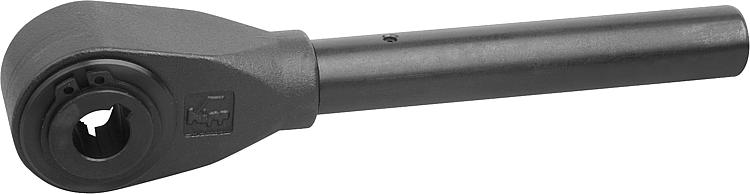

        Catraca de fixação com furo de ajuste

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça em aço temperado, porca tensora e pino guia em aço de corte rápido cementado.Versão:Peca brunida.
As versões foscas ou cromadas brilhantes podem ser fornecidas adicionalmente, mediante pagamento de taxa adicional.Indicação:Pino de guia A (para engate) versão normal:
Para fixar e soltar peças em espaço limitado na superação de cursos maiores. Na troca da direção de fixação, é necessário mover o cabo da alavanca 180°.

Pino de guia B versão especial:
Para fixar e soltar peças em espaço limitado na superação de cursos menores. O cabo da alavanca não precisa ser movido para fazer a troca da direção de fixação. Para encaixá-lo na próxima ranhura, basta puxá-lo para fora.

Grampo rápido de fixação com furo de ajuste Ø H7 e rasgo de chaveta de acordo com a norma DIN 6885 fol. 1Sob consulta:Outros tipos de roscas femêa, furos de ajuste e furos quadrados.
A medida “A” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.
Versão especial: pino de guia B.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0128_PB Catraca de fixação com furo de ajuste

165 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Modo de fixação	Tamanho	X	A=Comprimento do cabo	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Quantidade de ranhuras de engate	Preço
K0128.412	furo de ajuste com ranhura	1	12	150	48	22	33	17	22	36	31	4,5	15,5	3	7	sob consulta
K0128.414	furo de ajuste com ranhura	2	14	180	54	27	38	20	26	43	38	6	19	4	8	sob consulta
K0128.415	furo de ajuste com ranhura	2	15	180	54	27	38	20	26	43	38	6	19	4	8	sob consulta
K0128.416	furo de ajuste com ranhura	2	16	180	54	27	38	20	26	43	38	6	19	4	8	sob consulta
K0128.418	furo de ajuste com ranhura	3	18	230	70	35	45	24	30	51	42	6	21	4	8	sob consulta
K0128.420	furo de ajuste com ranhura	3	20	230	70	35	45	24	30	51	42	6	21	4	8	sob consulta
K0128.422	furo de ajuste com ranhura	4	22	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.425	furo de ajuste com ranhura	4	25	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.427	furo de ajuste com ranhura	4	27	300	80	42	56	28	35	61	47	6	23,5	4	9	sob consulta
K0128.430	furo de ajuste com ranhura	5	30	400	110	60	75	32	38	82	53	7,5	26,5	5	11	sob consulta
K0128.436	furo de ajuste com ranhura	5	36	400	110	60	75	32	38	82	53	7,5	26,5	5	11	sob consulta
