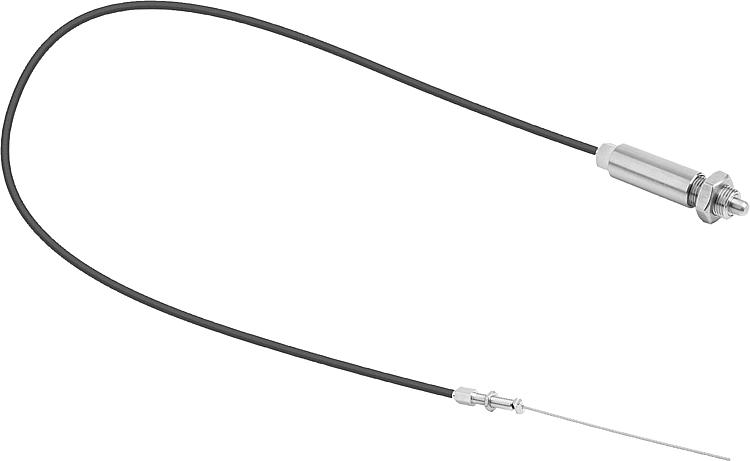

        Pinos de retenção em aço inoxidável com controle remoto

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais.
Alguns exemplos incluem o bloqueio em comprimento e em altura, assim como o bloqueio de posição na construção de máquinas, móveis e veículos especiais.

Os pinos de retenção com controle remoto são utilizados quando os espaços de montagem inacessíveis dificultam a operação ou quando for necessário realizar uma operação remota por razões ergonômicas e de segurança.

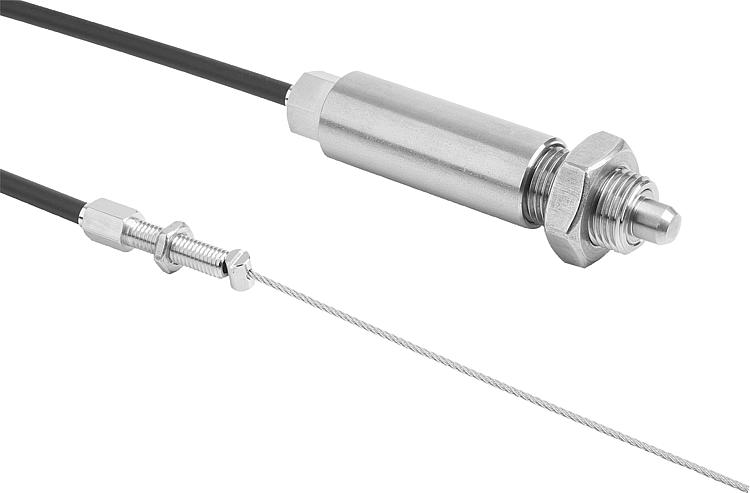

O acoplamento entre os pinos de retenção e o lado do operador é realizado através de um cabo Bowden. A combinação entre os pinos de retenção e o elemento de acionamento cria um sistema completo que pode ser utilizado para várias situações de aplicação.
Como alternativa ao elemento de acionamento, o terminal para cabos Bowden (Ø5 x 7 mm) é utilizado para integrar um elemento de acionamento individual no sistema.

Os cabos Bowden estão disponíveis em diferentes variantes.
Para garantir o encaixe preciso para a respectiva aplicação, é possível encurtar o cabo Bowden durante a montagem.

A proteção contra corrosão é obtida através da seleção de materiais e revestimentos adequados. O cabo em aço ou a cobertura do cabo Bowden podem ser facilmente substituídos, se necessário.Material:Pinos de retenção em aço inoxidável.
Cabo em aço inoxidável.
Cobertura do cabo em fio de aço com revestimento de plástico no interior e no exterior.
Buchas de extremidade, parafusos de ajuste e niples de parafuso em latão.Versão:Cavilha de retenção endurecida, retificada e com superfície sem tratamento.
Cobertura do cabo Bowden em preto.Indicação para encomenda:Os pinos de retenção com controle remoto e o elemento de acionamento devem ser encomendados separadamente.Indicação:Os seguintes pontos devem ser observados durante a montagem de cabos Bowden:
O comprimento da extremidade livre do cabo pode variar, devido aos fatores como o ângulo de montagem, o raio de curvatura e a carga. Assim, o comprimento do contra-mancal (cobertura do cabo) deve ser ajustado após a instalação do cabo Bowden, por meio do parafuso de ajuste incluso. A pré-carga do sistema de cabos Bowden é ajustada simultaneamente com o parafuso de ajuste.
Durante a montagem, é necessário garantir especialmente que o raio mínimo de curvatura, neste caso R = 65 mm, não seja inferior a esse valor. Um raio demasiado estreito pode conduzir a um aumento do desgaste e do atrito.
Evite também o desvio em curto tempo do raio mínimo de curvatura durante a montagem, caso contrário, o invólucro do cabo será danificado. Além disso, o invólucro foi concebido somente para o alojamento das forças de compressão. Se for deslocado em demasia, a espiral interior será esticada e danificada permanentemente.Sob consulta:Versões especiais.Acessórios:Porcas sextavadas K0700.
Peças de retenção K0638.
Anéis distanciadores K0665.
Buchas de posicionamento K1290.
Elementos de acionamento K1502.12420.
Cabos Bowden K2116.
Cabos de aço K2023.
Coberturas de cabos K2024.
Buchas de extremidade K2025.
Parafusos de ajuste K2026.
Terminais roscados K2027.
FornecimentoPinos de retenção com cabo pré-montado, cobertura do cabo, buchas de extremidade, parafuso de ajuste M6 x 34 mm e niple de parafuso de Ø5 x 7 mm.Indicação de desenho:

1) Pinos de retenção
2) Invólucro do cabo Bowden
3) Cabo Bowden
4) Parafuso de ajuste
5) Elemento de acionamento
6) Terminal para cabos Bowden
7) Tampa

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1502_AB Pinos de retenção em aço inoxidável com controle remoto

239 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	D	D1	D2	D3	L	L1	L2	L3	Curso S	SW	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K1502.02206X1000	6	M12x1,5	14	5	1000	18	49	10	6	10	1,8	6	14	sob consulta
K1502.02206X3000	6	M12x1,5	14	5	3000	18	49	10	6	10	1,8	6	14	sob consulta
K1502.02206X5000	6	M12x1,5	14	5	5000	18	49	10	6	10	1,8	6	14	sob consulta
K1502.02308X1000	8	M16x1,5	19	5	1000	23	59	10	8	13	2,3	15	35	sob consulta
K1502.02308X3000	8	M16x1,5	19	5	3000	23	59	10	8	13	2,3	15	35	sob consulta
K1502.02308X5000	8	M16x1,5	19	5	5000	23	59	10	8	13	2,3	15	35	sob consulta
K1502.02410X1000	10	M20x1,5	23	5	1000	24	65	10	10	16	2,8	15	34	sob consulta
K1502.02410X3000	10	M20x1,5	23	5	3000	24	65	10	10	16	2,8	15	34	sob consulta
K1502.02410X5000	10	M20x1,5	23	5	5000	24	65	10	10	16	2,8	15	34	sob consulta
K1502.02412X1000	12	M20x1,5	23	5	1000	26	65	10	12	16	2,8	15	39	sob consulta
K1502.02412X3000	12	M20x1,5	23	5	3000	26	65	10	12	16	2,8	15	39	sob consulta
K1502.02412X5000	12	M20x1,5	23	5	5000	26	65	10	12	16	2,8	15	39	sob consulta
