K1290

Buchas de posicionamento para pinos de retenção

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Posicionadores com mola, Pinos de retenção, Pinos de bloqueio esféricos
    - Pinos de retenção
      - Buchas de posicionamento para pinos de retenção

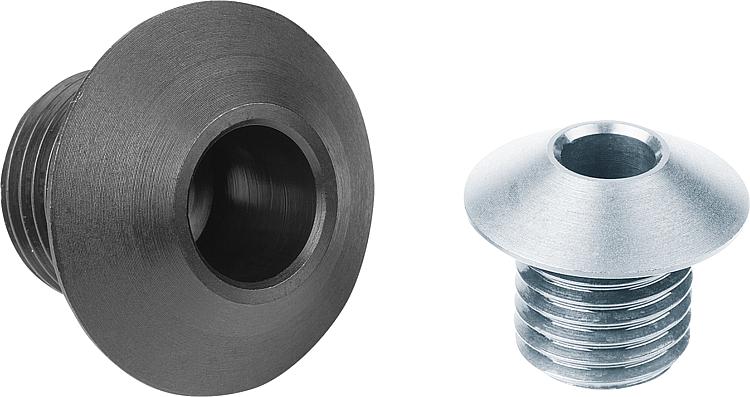

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Aço ou aço inoxidável 1.4034.

Versão:Aço endurecido e brunido.
Aço inoxidável endurecido e sem tratamento.

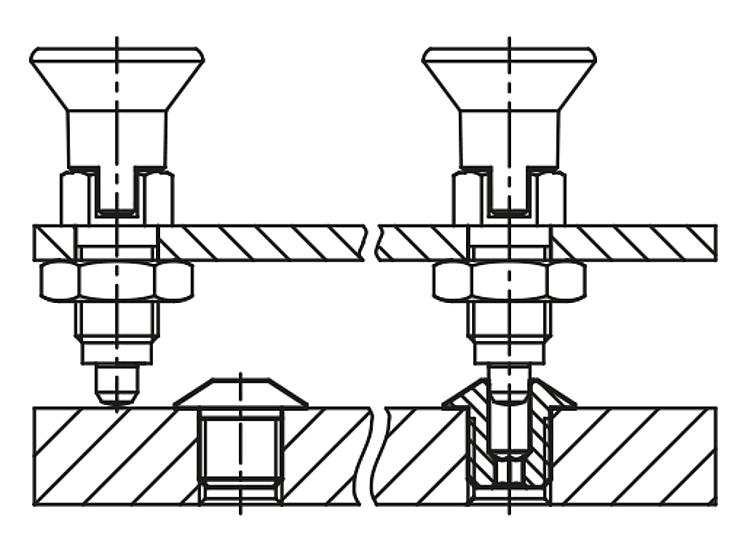

Indicação:Buchas de posicionamento adequadas para pinos de retenção.
Adequado para peças de retenção K0638.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1290 Buchas de posicionamento para pinos de retenção

251 kB

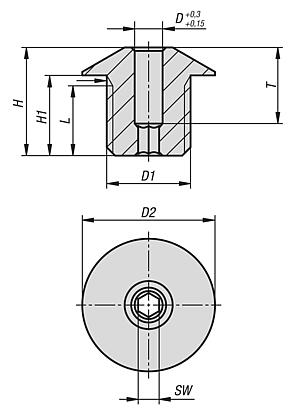

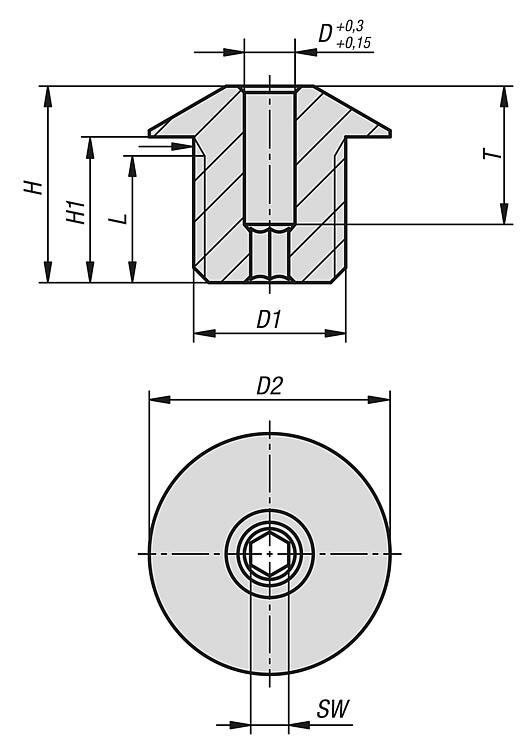

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	D	D1	D2	H	H1	L	SW	T	Preço
K1290.04	aço	4	M12x1,5	19	15,5	11,5	10	3	11	sob consulta
K1290.05	aço	5	M12x1,5	19	15,5	11,5	10	4	10	sob consulta
K1290.06	aço	6	M12x1,5	19	15,5	11,5	10	4	10	sob consulta
K1290.08	aço	8	M16x1,5	26	19,5	14,5	13	6	12	sob consulta
K1290.10	aço	10	M16x1,5	26	19,5	14,5	13	6	12	sob consulta
K1290.104	aço inoxidável	4	M12x1,5	19	15,5	11,5	10	3	11	sob consulta
K1290.105	aço inoxidável	5	M12x1,5	19	15,5	11,5	10	4	10	sob consulta
K1290.106	aço inoxidável	6	M12x1,5	19	15,5	11,5	10	4	10	sob consulta
K1290.108	aço inoxidável	8	M16x1,5	26	19,5	14,5	13	6	12	sob consulta
K1290.110	aço inoxidável	10	M16x1,5	26	19,5	14,5	13	6	12	sob consulta
