Pinos de retenção de aço com acionamento por rotação, botão...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Posicionadores com mola, Pinos de retenção, Pinos de bloqueio esféricos
    - Pinos de retenção
      - Pinos de retenção de aço com acionamento por rotação, botão giratório plástico e pino de guia para travamento cônico

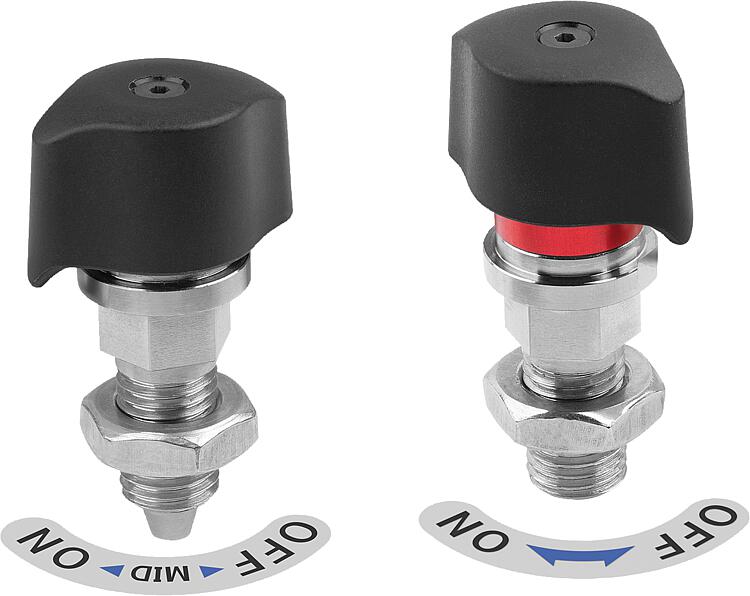

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Carcaça e pino de aço.
Marcação de travamento e etiqueta adesiva de alumínio.
Botão giratório de termoplástico PA (poliamida).Versão:Carcaça e pino niquelados.
Marcação de travamento anodizada, vermelha.
Botão giratório reforçado com fibra de vidro, preto.Indicação:Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais.
Se a marcação de travamento for visível, o pino se encontra em estado totalmente desbloqueado ou apenas em posição de engate parcial.
Modo de operação:Forma A:
Assegure-se de que o botão giratório esteja na posição "OFF" e o pino se
encontre no estado retraído.
Deslize a placa com a bucha por baixo do pino de retenção.
Gire o botão giratório para a posição "ON", para efetuar o travamento.
Quando atingir o ponto de travamento, o dispositivo emitirá um clique audível.
Cuidado: não desbloqueie o pino de retenção, quando este sofrer carga axial.
Devido à forma cônica, é possível que o pino não recue.

Forma B:
Quando o botão giratório estiver na posição "OFF", desloque a placa com a bucha
na direção do pino de retenção, até que o pino engate na bucha, devido à pressão
da mola.
O botão giratório se move automaticamente para a posição "MID".
Para o travamento completo, gire o botão da posição "MID" para "ON", até soar um

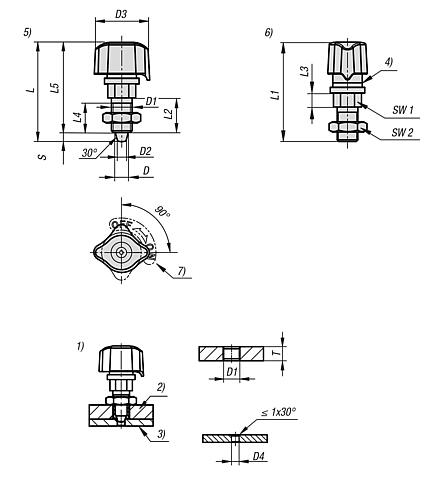

clique.Acessórios:Buchas de guia para furação K1835.FornecimentoContraporca e etiqueta adesiva com uma espessura de 0,2 mm estão incluídas na entrega.Indicação de desenho:

1) Montagem sem bucha K1835
2) Placa de aparafusamento
3) Placa de base
4) Marcação de travamento
5) Posição ON
6) Posição OFF
7) Etiqueta adesiva

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1833 Pinos de retenção de aço com acionamento por rotação, botão giratório plástico e pino de guia para travamento cônico

286 kB

Indicações técnicas para pinos de retenção K1833

299 kB

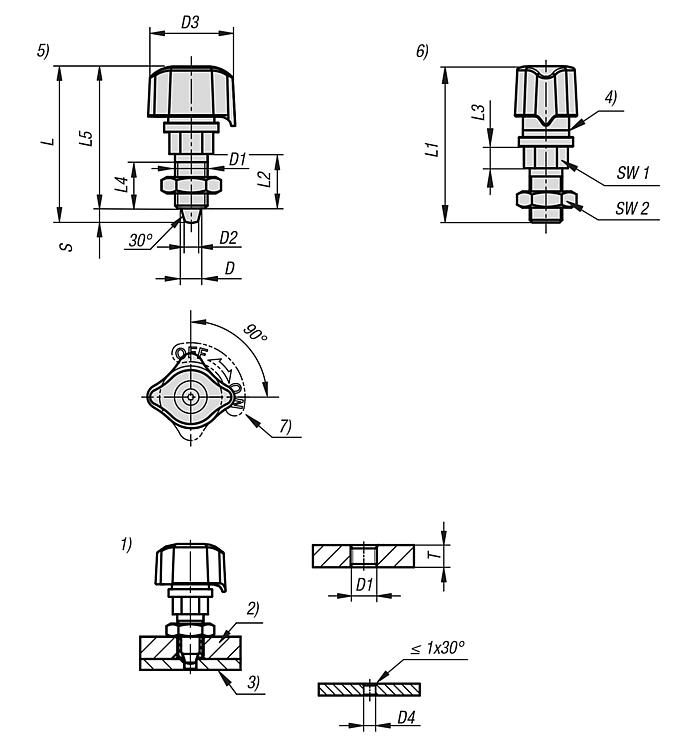

Desenhos (visão geral)

Pinos de retenção de aço com acionamento por rotação, botão giratório plástico e pino de guia para travamento cônico, forma A

mais informações

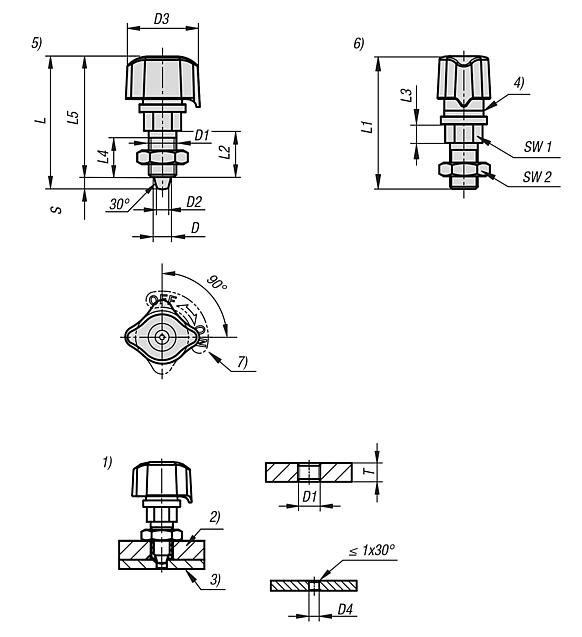

Desenhos

Pinos de retenção de aço com acionamento por rotação, botão giratório plástico e pino de guia para travamento cônico, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

	A	sem posição intermediária	5 7	M10x1 M12x1,5	3,3 4,9	26 32	3,7-4,6 5,3-6,6	48,2 57	48 58	17 20	7 8	15 17	44 52	8-10 9-11				Reset
Código do artigo	Forma	Tipo da forma	D	D1	D2	D3	D4	L	L1	L2	L3	L4	L5	T	CAD	Aces.	Preço	Encomendar
K1833.0005	A	sem posição intermediária	5	M10x1	3,3	26	3,7-4,6	48,2	48	17	7	15	44	8-10			sob consulta
K1833.0007	A	sem posição intermediária	7	M12x1,5	4,9	32	5,3-6,6	57	58	20	8	17	52	9-11			sob consulta

	A	4,2 5	13 14	17 19	140 170	80 °C	0,9 1,3				Reset

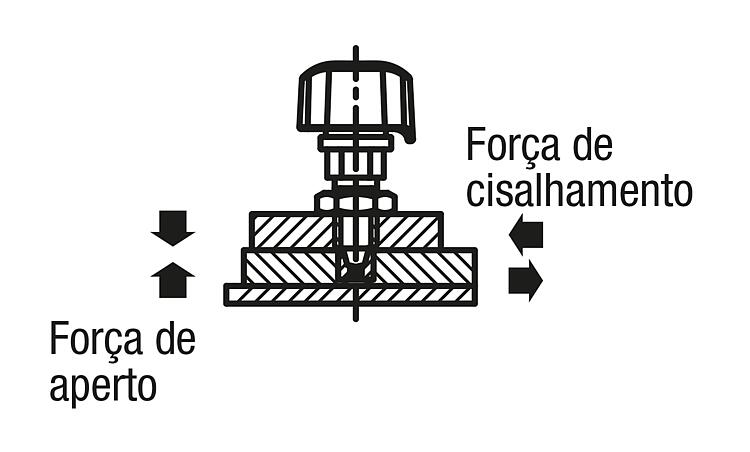

Código do artigo	Forma	Curso S	SW1	SW2	Força de aperto N	Constância térmica	Cisalhamento kN	CAD	Aces.	Preço	Encomendar
K1833.0005	A	4,2	13	17	140	80 °C	0,9			sob consulta
K1833.0007	A	5	14	19	170	80 °C	1,3			sob consulta

Pinos de retenção de aço com acionamento por rotação, botão giratório plástico e pino de guia para travamento cônico, forma B

mais informações

Desenhos

Pinos de retenção de aço com acionamento por rotação, botão giratório plástico e pino de guia para travamento cônico, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

	B	com posição intermediária	7	M12x1,5	4,9	32	5,3-6,6	57	58	20	8	17	52	9-11				Reset
Código do artigo	Forma	Tipo da forma	D	D1	D2	D3	D4	L	L1	L2	L3	L4	L5	T	CAD	Aces.	Preço	Encomendar
K1833.0107	B	com posição intermediária	7	M12x1,5	4,9	32	5,3-6,6	57	58	20	8	17	52	9-11			sob consulta

	B	5	14	19	170	9	80 °C	1,3				Reset
Código do artigo	Forma	Curso S	SW1	SW2	Força de aperto N	F=Força de mola (N)	Constância térmica	Cisalhamento kN	CAD	Aces.	Preço	Encomendar
K1833.0107	B	5	14	19	170	9	80 °C	1,3			sob consulta
