K0632

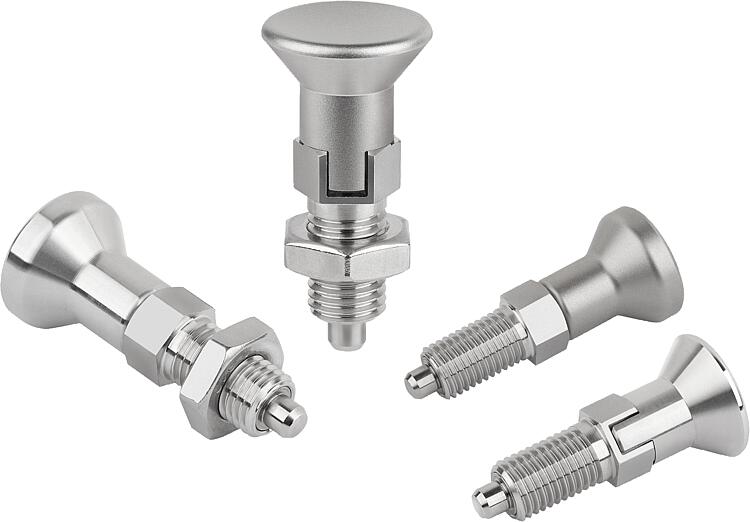

Pinos de retenção de aço ou aço inoxidável com manípulo de...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Posicionadores com mola, Pinos de retenção, Pinos de bloqueio esféricos
    - Pinos de retenção
      - Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo de aço inoxidável

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoDescrição do produto:Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais. Somente após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate. Se a retirada do pino for efetuada por um longo período de tempo, e se for preciso evitar, que o pino de guia para travamento recue, deve-se utilizar as formas C + D.Material:

Versão em aço inoxidável A1:
Bucha roscada e cabeça cogumelo 1.4305.
Pino de guia para travamento endurecido 1.4034.
Pino de guia para travamento não endurecido $s14035..

Versão em aço inoxidável A4:
Bucha roscada, cabeça cogumelo e pino de guia para travamento 1.4404.

Versão:Versão em aço inoxidável A1:
Bucha roscada e cabeça cogumelo sem tratamento.
Pino de guia para travamento endurecido e retificado, superfície sem tratamento.
Pino de guia para travamento não endurecido e retificado, superfície sem tratamento.

Versão em aço inoxidável A4:
Bucha roscada em superfície sem tratamento.
Cabeça cogumelo, superfície sem tratamento ou jateado.
Pino de guia para travamento polido e niquelado quimicamente.
Pino de guia para travamento polido, superfície sem tratamento.Indicação:Os materiais usados permitem uma utilização variada.
Para requisitos com uma resistência à corrosão muito elevada, são recomendados pinos de bloqueio em aço inoxidável A4.
Sob consulta:Versões especiais.Acessórios:Anéis distanciadores K0665.
Kits de fixação para peças de paredes finas K2146.Indicação de desenho:

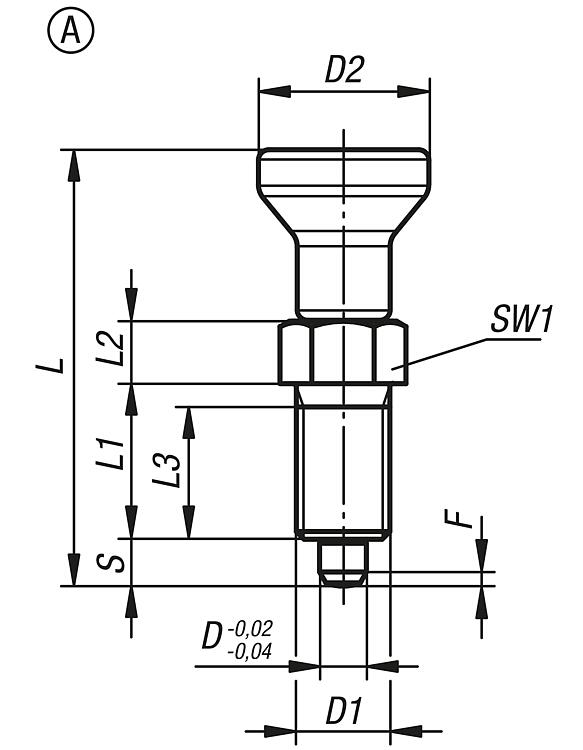

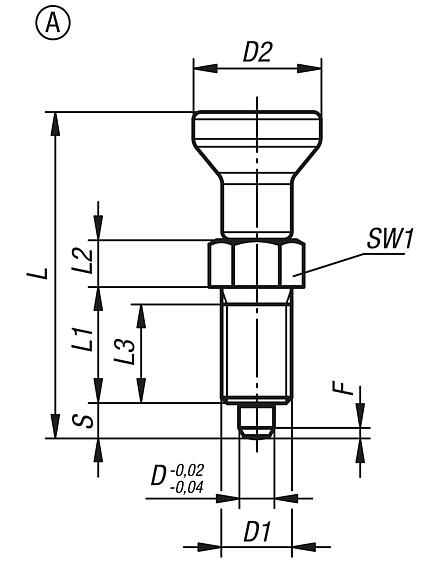

Forma A: sem ranhura de engate, sem contraporca

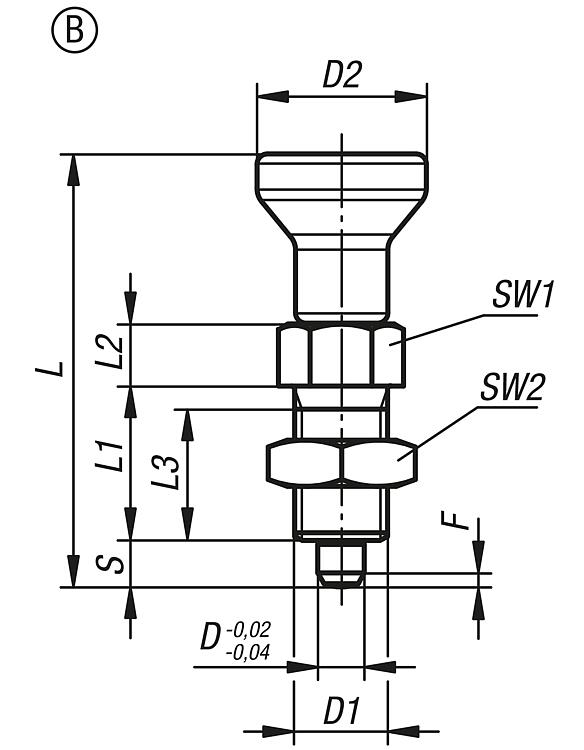

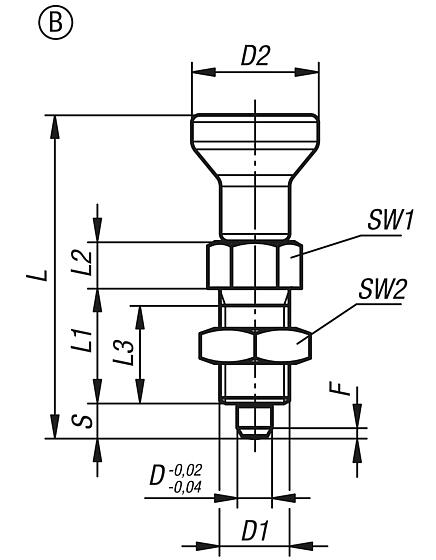

Forma B: sem ranhura de engate, com contraporca

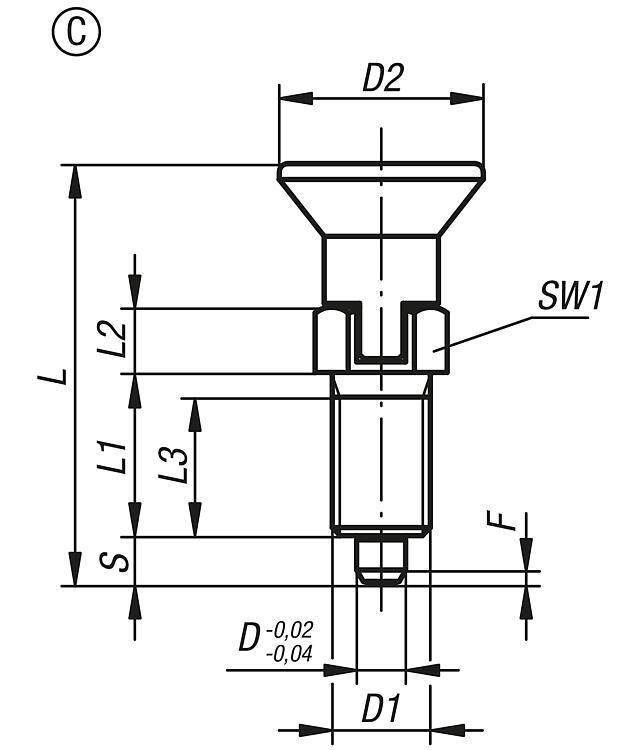

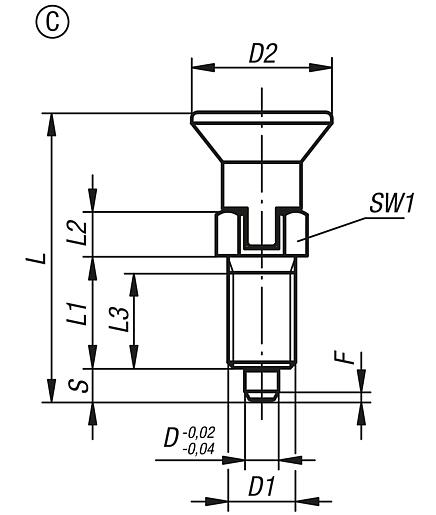

Forma C: com ranhura de engate, sem contraporca

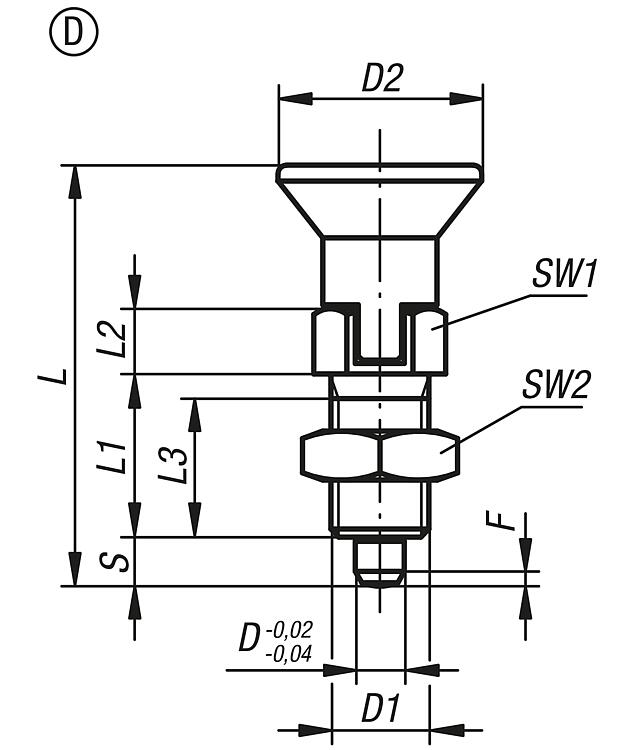

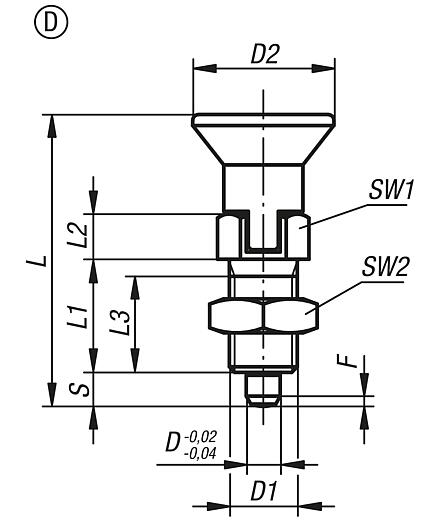

Forma D: com ranhura de engate, com contraporca

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0632 Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo de aço inoxidável

324 kB

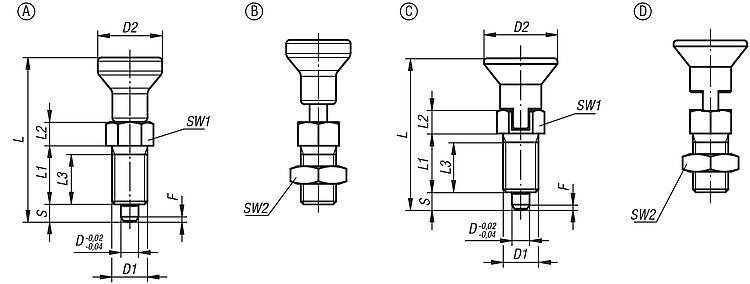

Desenhos (visão geral)

Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo de aço inoxidável

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Chave de aço	Manípulo de cabeça cogumelo	Pino de retenção	D	D1	D2	L	L1	L2	L3	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K0632.001903	A	aço inoxidável	1.4034	-	peça endurecida	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	4,5	10	sob consulta
K0632.001004	A	aço inoxidável	1.4034	-	peça endurecida	4	M8x1	18	43	15	6	13	4	10	1	6	12	sob consulta
K0632.001105	A	aço inoxidável	1.4034	-	peça endurecida	5	M10x1	21	50	17	7	15	5	13	1,3	5	12	sob consulta
K0632.001206	A	aço inoxidável	1.4034	-	peça endurecida	6	M12x1,5	25	59	20	8	17	6	14	1,8	6	14	sob consulta
K0632.001308	A	aço inoxidável	1.4034	-	peça endurecida	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	sob consulta
K0632.001410	A	aço inoxidável	1.4034	-	peça endurecida	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	34	sob consulta
K0632.001412	A	aço inoxidável	1.4034	-	peça endurecida	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	sob consulta
K0632.001516	A	aço inoxidável	1.4034	-	peça endurecida	16	M24x2	40	106	32	18	28	16	27	3,2	20	46	sob consulta
K0632.111903	A	aço inoxidável	1.4305	-	peça não endurecida	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	4,5	10	sob consulta
K0632.111004	A	aço inoxidável	1.4305	-	peça não endurecida	4	M8x1	18	43	15	6	13	4	10	1	6	12	sob consulta
K0632.111105	A	aço inoxidável	1.4305	-	peça não endurecida	5	M10x1	21	50	17	7	15	5	13	1,3	5	12	sob consulta
K0632.111206	A	aço inoxidável	1.4305	-	peça não endurecida	6	M12x1,5	25	59	20	8	17	6	14	1,8	6	14	sob consulta
K0632.111308	A	aço inoxidável	1.4305	-	peça não endurecida	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	sob consulta
K0632.111410	A	aço inoxidável	1.4305	-	peça não endurecida	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	34	sob consulta
K0632.111412	A	aço inoxidável	1.4305	-	peça não endurecida	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	sob consulta
K0632.111516	A	aço inoxidável	1.4305	-	peça não endurecida	16	M24x2	40	106	32	18	28	16	27	3,2	20	46	sob consulta
K0632.061903	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.061004	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	sob consulta
K0632.061105	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.061206	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.061308	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	sob consulta
K0632.061410	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	sob consulta
K0632.061412	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	sob consulta
K0632.061516	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	sob consulta
K0632.171903	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.171004	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	sob consulta
K0632.171105	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.171206	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.171308	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	sob consulta
K0632.171410	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	sob consulta
K0632.171412	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	sob consulta
K0632.171516	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	sob consulta
K0632.0619031	A	aço inoxidável	1.4404	jateado	niquelado	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.0610041	A	aço inoxidável	1.4404	jateado	niquelado	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	sob consulta
K0632.0611051	A	aço inoxidável	1.4404	jateado	niquelado	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.0612061	A	aço inoxidável	1.4404	jateado	niquelado	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.0613081	A	aço inoxidável	1.4404	jateado	niquelado	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	sob consulta
K0632.0614101	A	aço inoxidável	1.4404	jateado	niquelado	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	sob consulta
K0632.0614121	A	aço inoxidável	1.4404	jateado	niquelado	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	sob consulta
K0632.0615161	A	aço inoxidável	1.4404	jateado	niquelado	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	sob consulta
K0632.1719031	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.1710041	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	sob consulta
K0632.1711051	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.1712061	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.1713081	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	sob consulta
K0632.1714101	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	sob consulta
K0632.1714121	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	sob consulta
K0632.1715161	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	sob consulta

Pinos de retenção de aço inoxidável com manípulo de cabeça cogumelo de aço inoxidável e contraporca

mais informações

Desenhos

Pinos de retenção de aço inoxidável com manípulo de cabeça cogumelo de aço inoxidável e contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Chave de aço	Manípulo de cabeça cogumelo	Pino de retenção	D	D1	D2	L	L1	L2	L3	Curso S	SW1	SW2	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K0632.002903	B	aço inoxidável	1.4034	-	peça endurecida	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10	sob consulta
K0632.002004	B	aço inoxidável	1.4034	-	peça endurecida	4	M8x1	18	43	15	6	13	4	10	13	1	6	12	sob consulta
K0632.002105	B	aço inoxidável	1.4034	-	peça endurecida	5	M10x1	21	50	17	7	15	5	13	17	1,3	5	12	sob consulta
K0632.002206	B	aço inoxidável	1.4034	-	peça endurecida	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	6	14	sob consulta
K0632.002308	B	aço inoxidável	1.4034	-	peça endurecida	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	sob consulta
K0632.002410	B	aço inoxidável	1.4034	-	peça endurecida	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	34	sob consulta
K0632.002412	B	aço inoxidável	1.4034	-	peça endurecida	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	sob consulta
K0632.002516	B	aço inoxidável	1.4034	-	peça endurecida	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	46	sob consulta
K0632.112903	B	aço inoxidável	1.4305	-	peça não endurecida	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10	sob consulta
K0632.112004	B	aço inoxidável	1.4305	-	peça não endurecida	4	M8x1	18	43	15	6	13	4	10	13	1	6	12	sob consulta
K0632.112105	B	aço inoxidável	1.4305	-	peça não endurecida	5	M10x1	21	50	17	7	15	5	13	17	1,3	5	12	sob consulta
K0632.112206	B	aço inoxidável	1.4305	-	peça não endurecida	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	6	14	sob consulta
K0632.112308	B	aço inoxidável	1.4305	-	peça não endurecida	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	sob consulta
K0632.112410	B	aço inoxidável	1.4305	-	peça não endurecida	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	34	sob consulta
K0632.112412	B	aço inoxidável	1.4305	-	peça não endurecida	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	sob consulta
K0632.112516	B	aço inoxidável	1.4305	-	peça não endurecida	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	46	sob consulta
K0632.062903	B	aço inoxidável	1.4404	superfície sem tratamento	niquelado	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	sob consulta
K0632.062004	B	aço inoxidável	1.4404	superfície sem tratamento	niquelado	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	sob consulta
K0632.062105	B	aço inoxidável	1.4404	superfície sem tratamento	niquelado	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	sob consulta
K0632.062206	B	aço inoxidável	1.4404	superfície sem tratamento	niquelado	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	sob consulta
K0632.062308	B	aço inoxidável	1.4404	superfície sem tratamento	niquelado	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	sob consulta
K0632.062410	B	aço inoxidável	1.4404	superfície sem tratamento	niquelado	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	sob consulta
K0632.062412	B	aço inoxidável	1.4404	superfície sem tratamento	niquelado	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	sob consulta
K0632.062516	B	aço inoxidável	1.4404	superfície sem tratamento	niquelado	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	sob consulta
K0632.172903	B	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	sob consulta
K0632.172004	B	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	sob consulta
K0632.172105	B	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	sob consulta
K0632.172206	B	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	sob consulta
K0632.172308	B	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	sob consulta
K0632.172410	B	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	sob consulta
K0632.172412	B	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	sob consulta
K0632.172516	B	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	sob consulta
K0632.0629031	B	aço inoxidável	1.4404	jateado	niquelado	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	sob consulta
K0632.0620041	B	aço inoxidável	1.4404	jateado	niquelado	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	sob consulta
K0632.0621051	B	aço inoxidável	1.4404	jateado	niquelado	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	sob consulta
K0632.0622061	B	aço inoxidável	1.4404	jateado	niquelado	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	sob consulta
K0632.0623081	B	aço inoxidável	1.4404	jateado	niquelado	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	sob consulta
K0632.0624101	B	aço inoxidável	1.4404	jateado	niquelado	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	sob consulta
K0632.0624121	B	aço inoxidável	1.4404	jateado	niquelado	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	sob consulta
K0632.0625161	B	aço inoxidável	1.4404	jateado	niquelado	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	sob consulta
K0632.1729031	B	aço inoxidável	1.4404	jateado	superfície sem tratamento	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	sob consulta
K0632.1720041	B	aço inoxidável	1.4404	jateado	superfície sem tratamento	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	sob consulta
K0632.1721051	B	aço inoxidável	1.4404	jateado	superfície sem tratamento	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	sob consulta
K0632.1722061	B	aço inoxidável	1.4404	jateado	superfície sem tratamento	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	sob consulta
K0632.1723081	B	aço inoxidável	1.4404	jateado	superfície sem tratamento	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	sob consulta
K0632.1724101	B	aço inoxidável	1.4404	jateado	superfície sem tratamento	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	sob consulta
K0632.1724121	B	aço inoxidável	1.4404	jateado	superfície sem tratamento	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	sob consulta
K0632.1725161	B	aço inoxidável	1.4404	jateado	superfície sem tratamento	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	sob consulta

Pinos de retenção de aço inoxidável com manípulo de cabeça cogumelo de aço inoxidável e ranhura de engate

mais informações

Desenhos

Pinos de retenção de aço inoxidável com manípulo de cabeça cogumelo de aço inoxidável e ranhura de engate

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Chave de aço	Manípulo de cabeça cogumelo	Pino de retenção	D	D1	D2	L	L1	L2	L3	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K0632.003903	C	aço inoxidável	1.4034	-	peça endurecida	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	sob consulta
K0632.003004	C	aço inoxidável	1.4034	-	peça endurecida	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	sob consulta
K0632.003105	C	aço inoxidável	1.4034	-	peça endurecida	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	sob consulta
K0632.003206	C	aço inoxidável	1.4034	-	peça endurecida	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	sob consulta
K0632.003308	C	aço inoxidável	1.4034	-	peça endurecida	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K0632.003410	C	aço inoxidável	1.4034	-	peça endurecida	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	sob consulta
K0632.003412	C	aço inoxidável	1.4034	-	peça endurecida	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K0632.003516	C	aço inoxidável	1.4034	-	peça endurecida	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	sob consulta
K0632.113903	C	aço inoxidável	1.4305	-	peça não endurecida	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	sob consulta
K0632.113004	C	aço inoxidável	1.4305	-	peça não endurecida	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	sob consulta
K0632.113105	C	aço inoxidável	1.4305	-	peça não endurecida	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	sob consulta
K0632.113206	C	aço inoxidável	1.4305	-	peça não endurecida	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	sob consulta
K0632.113308	C	aço inoxidável	1.4305	-	peça não endurecida	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K0632.113410	C	aço inoxidável	1.4305	-	peça não endurecida	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	sob consulta
K0632.113412	C	aço inoxidável	1.4305	-	peça não endurecida	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K0632.113516	C	aço inoxidável	1.4305	-	peça não endurecida	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	sob consulta
K0632.063903	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.063004	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	sob consulta
K0632.063105	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.063206	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.063308	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K0632.063410	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	sob consulta
K0632.063412	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K0632.063516	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	sob consulta
K0632.173903	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.173004	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	sob consulta
K0632.173105	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.173206	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.173308	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K0632.173410	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	sob consulta
K0632.173412	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K0632.173516	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	sob consulta
K0632.0639031	C	aço inoxidável	1.4404	jateado	niquelado	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.0630041	C	aço inoxidável	1.4404	jateado	niquelado	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	sob consulta
K0632.0631051	C	aço inoxidável	1.4404	jateado	niquelado	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.0632061	C	aço inoxidável	1.4404	jateado	niquelado	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.0633081	C	aço inoxidável	1.4404	jateado	niquelado	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K0632.0634101	C	aço inoxidável	1.4404	jateado	niquelado	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	sob consulta
K0632.0634121	C	aço inoxidável	1.4404	jateado	niquelado	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K0632.0635161	C	aço inoxidável	1.4404	jateado	niquelado	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	sob consulta
K0632.1739031	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.1730041	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	sob consulta
K0632.1731051	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.1732061	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.1733081	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K0632.1734101	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	sob consulta
K0632.1734121	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K0632.1735161	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	sob consulta

Pinos de retenção de aço inoxidável com manípulo de cabeça cogumelo de aço inoxidável, ranhura de engate e contraporca

mais informações

Desenhos

Pinos de retenção de aço inoxidável com manípulo de cabeça cogumelo de aço inoxidável, ranhura de engate e contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Chave de aço	Manípulo de cabeça cogumelo	Pino de retenção	D	D1	D2	L	L1	L2	L3	Curso S	SW1	SW2	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K0632.004903	D	aço inoxidável	1.4034	-	peça endurecida	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	sob consulta
K0632.004004	D	aço inoxidável	1.4034	-	peça endurecida	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	sob consulta
K0632.004105	D	aço inoxidável	1.4034	-	peça endurecida	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	sob consulta
K0632.004206	D	aço inoxidável	1.4034	-	peça endurecida	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	sob consulta
K0632.004308	D	aço inoxidável	1.4034	-	peça endurecida	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	sob consulta
K0632.004410	D	aço inoxidável	1.4034	-	peça endurecida	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	sob consulta
K0632.004412	D	aço inoxidável	1.4034	-	peça endurecida	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	sob consulta
K0632.004516	D	aço inoxidável	1.4034	-	peça endurecida	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	sob consulta
K0632.114903	D	aço inoxidável	1.4305	-	peça não endurecida	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	sob consulta
K0632.114004	D	aço inoxidável	1.4305	-	peça não endurecida	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	sob consulta
K0632.114105	D	aço inoxidável	1.4305	-	peça não endurecida	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	sob consulta
K0632.114206	D	aço inoxidável	1.4305	-	peça não endurecida	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	sob consulta
K0632.114308	D	aço inoxidável	1.4305	-	peça não endurecida	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	sob consulta
K0632.114410	D	aço inoxidável	1.4305	-	peça não endurecida	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	sob consulta
K0632.114412	D	aço inoxidável	1.4305	-	peça não endurecida	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	sob consulta
K0632.114516	D	aço inoxidável	1.4305	-	peça não endurecida	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	sob consulta
K0632.064903	D	aço inoxidável	1.4404	superfície sem tratamento	niquelado	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	sob consulta
K0632.064004	D	aço inoxidável	1.4404	superfície sem tratamento	niquelado	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	sob consulta
K0632.064105	D	aço inoxidável	1.4404	superfície sem tratamento	niquelado	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	sob consulta
K0632.064206	D	aço inoxidável	1.4404	superfície sem tratamento	niquelado	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	sob consulta
K0632.064308	D	aço inoxidável	1.4404	superfície sem tratamento	niquelado	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	sob consulta
K0632.064410	D	aço inoxidável	1.4404	superfície sem tratamento	niquelado	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	sob consulta
K0632.064412	D	aço inoxidável	1.4404	superfície sem tratamento	niquelado	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	sob consulta
K0632.064516	D	aço inoxidável	1.4404	superfície sem tratamento	niquelado	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	sob consulta
K0632.174903	D	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	sob consulta
K0632.174004	D	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	sob consulta
K0632.174105	D	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	sob consulta
K0632.174206	D	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	sob consulta
K0632.174308	D	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	sob consulta
K0632.174410	D	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	sob consulta
K0632.174412	D	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	sob consulta
K0632.174516	D	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	sob consulta
K0632.0649031	D	aço inoxidável	1.4404	jateado	niquelado	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	sob consulta
K0632.0640041	D	aço inoxidável	1.4404	jateado	niquelado	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	sob consulta
K0632.0641051	D	aço inoxidável	1.4404	jateado	niquelado	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	sob consulta
K0632.0642061	D	aço inoxidável	1.4404	jateado	niquelado	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	sob consulta
K0632.0643081	D	aço inoxidável	1.4404	jateado	niquelado	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	sob consulta
K0632.0644101	D	aço inoxidável	1.4404	jateado	niquelado	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	sob consulta
K0632.0644121	D	aço inoxidável	1.4404	jateado	niquelado	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	sob consulta
K0632.0645161	D	aço inoxidável	1.4404	jateado	niquelado	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	sob consulta
K0632.1749031	D	aço inoxidável	1.4404	jateado	superfície sem tratamento	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	sob consulta
K0632.1740041	D	aço inoxidável	1.4404	jateado	superfície sem tratamento	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	sob consulta
K0632.1741051	D	aço inoxidável	1.4404	jateado	superfície sem tratamento	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	sob consulta
K0632.1742061	D	aço inoxidável	1.4404	jateado	superfície sem tratamento	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	sob consulta
K0632.1743081	D	aço inoxidável	1.4404	jateado	superfície sem tratamento	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	sob consulta
K0632.1744101	D	aço inoxidável	1.4404	jateado	superfície sem tratamento	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	sob consulta
K0632.1744121	D	aço inoxidável	1.4404	jateado	superfície sem tratamento	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	sob consulta
K0632.1745161	D	aço inoxidável	1.4404	jateado	superfície sem tratamento	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	sob consulta
