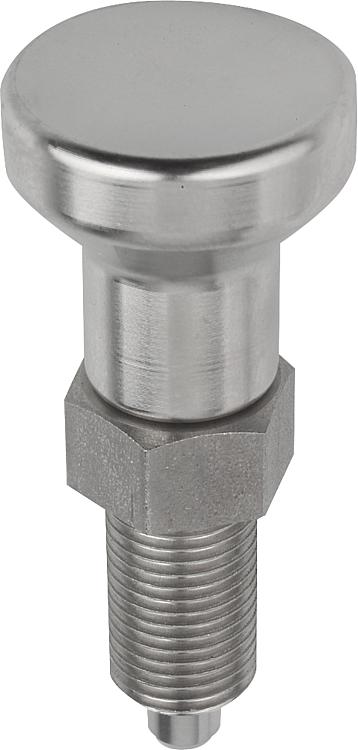

        Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo de aço inoxidável

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:Os pinos de retenção são usados para evitar alterações da posição de engate, causadas por forças transversais.
Alguns exemplos incluem o bloqueio em comprimento e em altura, assim como o bloqueio de posição na construção de máquinas, dispositivos, móveis e veículos especiais.

Somente após a retirada manual do perno, é possível fazer o deslocamento para outra posição de engate. Se a retirada do pino de guia para travamento for efetuada por um longo período de tempo, e se for preciso evitar, que o pino de guia para travamento recue, deve-se utilizar as formas C ou D.

Os materiais usados permitem uma utilização variada.
Para requisitos com uma resistência à corrosão muito elevada, são recomendados pinos de bloqueio em aço inoxidável A4.
Material:

Versão em aço inox A2:
Bucha roscada e cabeça cogumelo 1.4305.
Pino de guia para travamento endurecido 1.4034.
Pino de guia para travamento não endurecido 1.4305.
Mola de pressão 1.4310.

Versão em aço inoxidável A4:
Bucha roscada, cabeça cogumelo e pino de guia para travamento 1.4404.
Mola de pressão 1.4401 ou 1.4571.

Versão:Versão em aço inoxidável A2:
bucha roscada com superfície sem tratamento.
Cabeça cogumelo, superfície sem tratamento.
Pino de guia para travamento endurecido ou não endurecido, polido e de superfície sem tratamento.

Versão em aço inoxidável A4:
bucha roscada com superfície sem tratamento.
Cabeça cogumelo, superfície sem tratamento ou jateado.
Pino de guia para travamento polido, niquelado quimicamente ou de superfície sem tratamento.Sob consulta:Versões especiais.Acessórios:Anéis distanciadores K0665.
Kits de fixação para peças de paredes finas K2146.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0632_A Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo de aço inoxidável

160 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Chave de aço	Manípulo de cabeça cogumelo	Pino de retenção	D	D1	D2	L	L1	L2	L3	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K0632.001903	A	aço inoxidável	1.4034	-	peça endurecida	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	4,5	10	sob consulta
K0632.001004	A	aço inoxidável	1.4034	-	peça endurecida	4	M8x1	18	43	15	6	13	4	10	1	6	12	sob consulta
K0632.001105	A	aço inoxidável	1.4034	-	peça endurecida	5	M10x1	21	50	17	7	15	5	13	1,3	5	12	sob consulta
K0632.001206	A	aço inoxidável	1.4034	-	peça endurecida	6	M12x1,5	25	59	20	8	17	6	14	1,8	6	14	sob consulta
K0632.001308	A	aço inoxidável	1.4034	-	peça endurecida	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	sob consulta
K0632.001410	A	aço inoxidável	1.4034	-	peça endurecida	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	34	sob consulta
K0632.001412	A	aço inoxidável	1.4034	-	peça endurecida	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	sob consulta
K0632.001516	A	aço inoxidável	1.4034	-	peça endurecida	16	M24x2	40	106	32	18	28	16	27	3,2	20	46	sob consulta
K0632.111903	A	aço inoxidável	1.4305	-	peça não endurecida	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	4,5	10	sob consulta
K0632.111004	A	aço inoxidável	1.4305	-	peça não endurecida	4	M8x1	18	43	15	6	13	4	10	1	6	12	sob consulta
K0632.111105	A	aço inoxidável	1.4305	-	peça não endurecida	5	M10x1	21	50	17	7	15	5	13	1,3	5	12	sob consulta
K0632.111206	A	aço inoxidável	1.4305	-	peça não endurecida	6	M12x1,5	25	59	20	8	17	6	14	1,8	6	14	sob consulta
K0632.111308	A	aço inoxidável	1.4305	-	peça não endurecida	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	sob consulta
K0632.111410	A	aço inoxidável	1.4305	-	peça não endurecida	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	34	sob consulta
K0632.111412	A	aço inoxidável	1.4305	-	peça não endurecida	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	sob consulta
K0632.111516	A	aço inoxidável	1.4305	-	peça não endurecida	16	M24x2	40	106	32	18	28	16	27	3,2	20	46	sob consulta
K0632.061903	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.061004	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	sob consulta
K0632.061105	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.061206	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.061308	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	sob consulta
K0632.061410	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	sob consulta
K0632.061412	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	sob consulta
K0632.061516	A	aço inoxidável	1.4404	superfície sem tratamento	niquelado	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	sob consulta
K0632.171903	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.171004	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	sob consulta
K0632.171105	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.171206	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.171308	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	sob consulta
K0632.171410	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	sob consulta
K0632.171412	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	sob consulta
K0632.171516	A	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	sob consulta
K0632.0619031	A	aço inoxidável	1.4404	jateado	niquelado	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.0610041	A	aço inoxidável	1.4404	jateado	niquelado	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	sob consulta
K0632.0611051	A	aço inoxidável	1.4404	jateado	niquelado	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.0612061	A	aço inoxidável	1.4404	jateado	niquelado	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.0613081	A	aço inoxidável	1.4404	jateado	niquelado	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	sob consulta
K0632.0614101	A	aço inoxidável	1.4404	jateado	niquelado	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	sob consulta
K0632.0614121	A	aço inoxidável	1.4404	jateado	niquelado	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	sob consulta
K0632.0615161	A	aço inoxidável	1.4404	jateado	niquelado	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	sob consulta
K0632.1719031	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.1710041	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	sob consulta
K0632.1711051	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.1712061	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.1713081	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	sob consulta
K0632.1714101	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	sob consulta
K0632.1714121	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	sob consulta
K0632.1715161	A	aço inoxidável	1.4404	jateado	superfície sem tratamento	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	sob consulta
