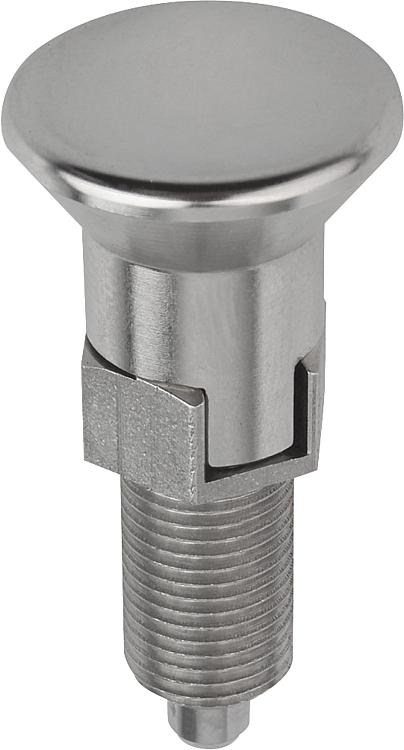

        Pinos de retenção de aço inoxidável com manípulo de cabeça cogumelo de aço inoxidável e ranhura de engate

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:Os pinos de retenção são usados para evitar alterações da posição de engate, causadas por forças transversais.
Alguns exemplos incluem o bloqueio em comprimento e em altura, assim como o bloqueio de posição na construção de máquinas, dispositivos, móveis e veículos especiais.

Somente após a retirada manual do perno, é possível fazer o deslocamento para outra posição de engate. Se a retirada do pino de guia para travamento for efetuada por um longo período de tempo, e se for preciso evitar, que o pino de guia para travamento recue, deve-se utilizar as formas C ou D.

Os materiais usados permitem uma utilização variada.
Para requisitos com uma resistência à corrosão muito elevada, são recomendados pinos de bloqueio em aço inoxidável A4.
Material:

Versão em aço inox A2:
Bucha roscada e cabeça cogumelo 1.4305.
Pino de guia para travamento endurecido 1.4034.
Pino de guia para travamento não endurecido 1.4305.
Mola de pressão 1.4310.

Versão em aço inoxidável A4:
Bucha roscada, cabeça cogumelo e pino de guia para travamento 1.4404.
Mola de pressão 1.4401 ou 1.4571.

Versão:Versão em aço inoxidável A2:
bucha roscada com superfície sem tratamento.
Cabeça cogumelo, superfície sem tratamento.
Pino de guia para travamento endurecido ou não endurecido, polido e de superfície sem tratamento.

Versão em aço inoxidável A4:
bucha roscada com superfície sem tratamento.
Cabeça cogumelo, superfície sem tratamento ou jateado.
Pino de guia para travamento polido, niquelado quimicamente ou de superfície sem tratamento.Sob consulta:Versões especiais.Acessórios:Anéis distanciadores K0665.
Kits de fixação para peças de paredes finas K2146.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0632_C Pinos de retenção de aço inoxidável com manípulo de cabeça cogumelo de aço inoxidável e ranhura de engate

167 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Chave de aço	Manípulo de cabeça cogumelo	Pino de retenção	D	D1	D2	L	L1	L2	L3	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K0632.003903	C	aço inoxidável	1.4034	-	peça endurecida	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	sob consulta
K0632.003004	C	aço inoxidável	1.4034	-	peça endurecida	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	sob consulta
K0632.003105	C	aço inoxidável	1.4034	-	peça endurecida	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	sob consulta
K0632.003206	C	aço inoxidável	1.4034	-	peça endurecida	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	sob consulta
K0632.003308	C	aço inoxidável	1.4034	-	peça endurecida	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K0632.003410	C	aço inoxidável	1.4034	-	peça endurecida	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	sob consulta
K0632.003412	C	aço inoxidável	1.4034	-	peça endurecida	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K0632.003516	C	aço inoxidável	1.4034	-	peça endurecida	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	sob consulta
K0632.113903	C	aço inoxidável	1.4305	-	peça não endurecida	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	sob consulta
K0632.113004	C	aço inoxidável	1.4305	-	peça não endurecida	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	sob consulta
K0632.113105	C	aço inoxidável	1.4305	-	peça não endurecida	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	sob consulta
K0632.113206	C	aço inoxidável	1.4305	-	peça não endurecida	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	sob consulta
K0632.113308	C	aço inoxidável	1.4305	-	peça não endurecida	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K0632.113410	C	aço inoxidável	1.4305	-	peça não endurecida	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	sob consulta
K0632.113412	C	aço inoxidável	1.4305	-	peça não endurecida	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K0632.113516	C	aço inoxidável	1.4305	-	peça não endurecida	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	sob consulta
K0632.063903	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.063004	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	sob consulta
K0632.063105	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.063206	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.063308	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K0632.063410	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	sob consulta
K0632.063412	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K0632.063516	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	sob consulta
K0632.173903	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.173004	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	sob consulta
K0632.173105	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.173206	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.173308	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K0632.173410	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	sob consulta
K0632.173412	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K0632.173516	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	sob consulta
K0632.0639031	C	aço inoxidável	1.4404	jateado	niquelado	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.0630041	C	aço inoxidável	1.4404	jateado	niquelado	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	sob consulta
K0632.0631051	C	aço inoxidável	1.4404	jateado	niquelado	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.0632061	C	aço inoxidável	1.4404	jateado	niquelado	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.0633081	C	aço inoxidável	1.4404	jateado	niquelado	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K0632.0634101	C	aço inoxidável	1.4404	jateado	niquelado	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	sob consulta
K0632.0634121	C	aço inoxidável	1.4404	jateado	niquelado	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K0632.0635161	C	aço inoxidável	1.4404	jateado	niquelado	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	sob consulta
K0632.1739031	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	sob consulta
K0632.1730041	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	sob consulta
K0632.1731051	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	sob consulta
K0632.1732061	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	sob consulta
K0632.1733081	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K0632.1734101	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	sob consulta
K0632.1734121	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K0632.1735161	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	sob consulta
