      - Kits de elementos de fixação de aço ou aço inoxidável para peças de parede fina

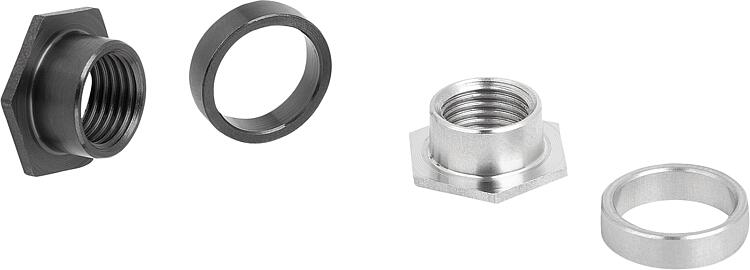

Descrição do artigo/Imagens dos produtos

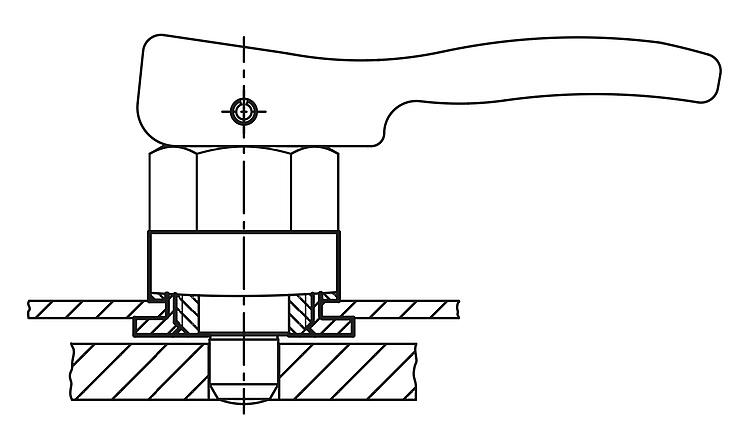

DescriçãoDescrição do produto:Os kits de elementos de fixação para peças de paredes finas são usados para fixar pinos de retenção em chapas, por exemplo.Material:

Aço de corte rápido ou aço inoxidável 1.4305.

Versão:Aço de corte rápido, brunido.
Aço inoxidável com superfície sem tratamento.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2146 Kits de elementos de fixação de aço ou aço inoxidável para peças de parede fina

168 kB

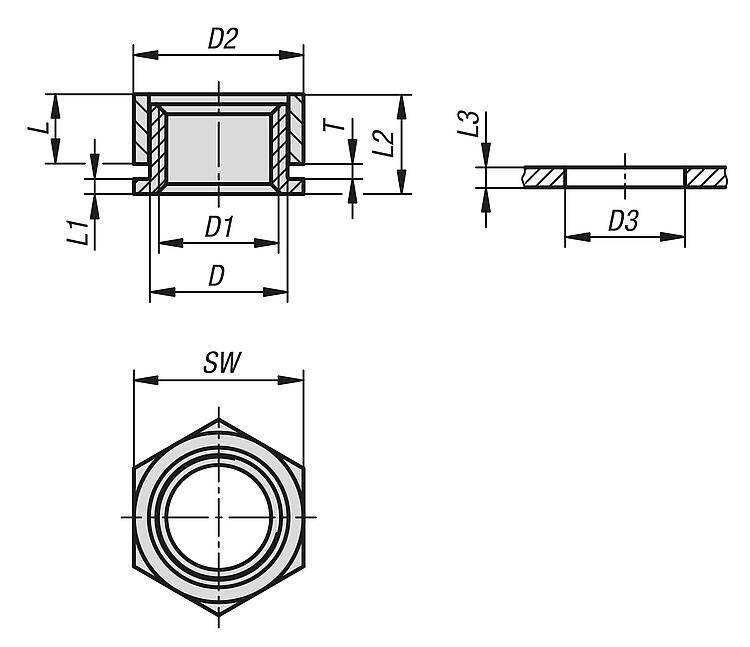

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	D	D1	D2	D3	L	L1	L2	L3=Espessura de parede	SW	T=Alcance de aperto	Preço
K2146.10115	aço	11,8	M10x1	15	12	5	1,5	8	1-2	16	1,5	sob consulta
K2146.10125	aço	11,8	M10x1	15	12	4	1,5	8	2-3	16	2,5	sob consulta
K2146.10135	aço	11,8	M10x1	15	12	3	1,5	8	3-4	16	3,5	sob consulta
K2146.10145	aço	11,8	M10x1	15	12	2	1,5	8	4-5	16	4,5	sob consulta
K2146.12115	aço	13,8	M12x1,5	17	14	7	1,5	10	1-2	17	1,5	sob consulta
K2146.12125	aço	13,8	M12x1,5	17	14	6	1,5	10	2-3	17	2,5	sob consulta
K2146.12135	aço	13,8	M12x1,5	17	14	5	1,5	10	3-4	17	3,5	sob consulta
K2146.12145	aço	13,8	M12x1,5	17	14	4	1,5	10	4-5	17	4,5	sob consulta
K2146.16120	aço	17,8	M16x1,5	22	18	8	2	12	1,5-2,5	22	2	sob consulta
K2146.16130	aço	17,8	M16x1,5	22	18	7	2	12	2,5-3,5	22	3	sob consulta
K2146.16140	aço	17,8	M16x1,5	22	18	6	2	12	3,5-4,5	22	4	sob consulta
K2146.16150	aço	17,8	M16x1,5	22	18	5	2	12	4,5-5,5	22	5	sob consulta
K2146.16160	aço	17,8	M16x1,5	22	18	4	2	12	5,5-6,5	22	6	sob consulta
K2146.20120	aço	21,8	M20x1,5	26	22	11	2	15	1,5-2,5	27	2	sob consulta
K2146.20130	aço	21,8	M20x1,5	26	22	10	2	15	2,5-3,5	27	3	sob consulta
K2146.20140	aço	21,8	M20x1,5	26	22	9	2	15	3,5-4,5	27	4	sob consulta
K2146.20150	aço	21,8	M20x1,5	26	22	8	2	15	4,5-5,5	27	5	sob consulta
K2146.20160	aço	21,8	M20x1,5	26	22	7	2	15	5,5-6,5	27	6	sob consulta
K2146.110115	aço inoxidável	11,8	M10x1	15	12	5	1,5	8	1-2	16	1,5	sob consulta
K2146.110125	aço inoxidável	11,8	M10x1	15	12	4	1,5	8	2-3	16	2,5	sob consulta
K2146.110135	aço inoxidável	11,8	M10x1	15	12	3	1,5	8	3-4	16	3,5	sob consulta
K2146.110145	aço inoxidável	11,8	M10x1	15	12	2	1,5	8	4-5	16	4,5	sob consulta
K2146.112115	aço inoxidável	13,8	M12x1,5	17	14	7	1,5	10	1-2	17	1,5	sob consulta
K2146.112125	aço inoxidável	13,8	M12x1,5	17	14	6	1,5	10	2-3	17	2,5	sob consulta
K2146.112135	aço inoxidável	13,8	M12x1,5	17	14	5	1,5	10	3-4	17	3,5	sob consulta
K2146.112145	aço inoxidável	13,8	M12x1,5	17	14	4	1,5	10	4-5	17	4,5	sob consulta
K2146.116120	aço inoxidável	17,8	M16x1,5	22	18	8	2	12	1,5-2,5	22	2	sob consulta
K2146.116130	aço inoxidável	17,8	M16x1,5	22	18	7	2	12	2,5-3,5	22	3	sob consulta
K2146.116140	aço inoxidável	17,8	M16x1,5	22	18	6	2	12	3,5-4,5	22	4	sob consulta
K2146.116150	aço inoxidável	17,8	M16x1,5	22	18	5	2	12	4,5-5,5	22	5	sob consulta
K2146.116160	aço inoxidável	17,8	M16x1,5	22	18	4	2	12	5,5-6,5	22	6	sob consulta
K2146.120120	aço inoxidável	21,8	M20x1,5	26	22	11	2	15	1,5-2,5	27	2	sob consulta
K2146.120130	aço inoxidável	21,8	M20x1,5	26	22	10	2	15	2,5-3,5	27	3	sob consulta
K2146.120140	aço inoxidável	21,8	M20x1,5	26	22	9	2	15	3,5-4,5	27	4	sob consulta
K2146.120150	aço inoxidável	21,8	M20x1,5	26	22	8	2	15	4,5-5,5	27	5	sob consulta
K2146.120160	aço inoxidável	21,8	M20x1,5	26	22	7	2	15	5,5-6,5	27	6	sob consulta
