K1698

Pinos de retenção de aço inoxidável para anéis de vedação e...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Posicionadores com mola, Pinos de retenção, Pinos de bloqueio esféricos
    - Pinos de retenção

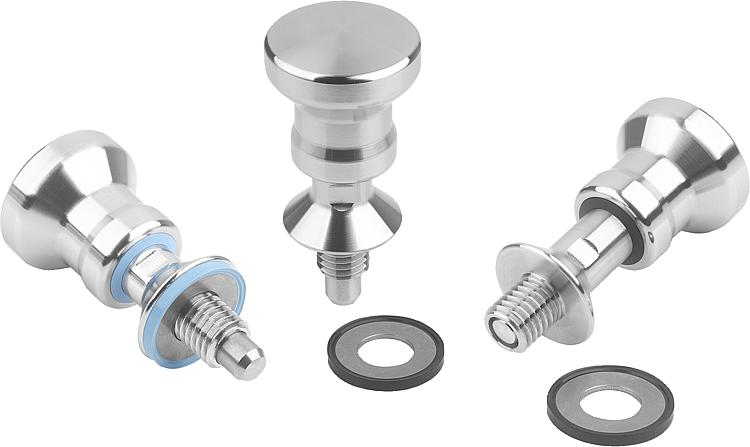

      - Pinos de retenção de aço inoxidável para anéis de vedação e arruelas Hygienic USIT® com manípulo de cabeça cogumelo de aço inoxidável

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoDescrição do produto:

Os pinos de retenção são usados quando é necessário evitar uma mudança na posição de travamento devido a forças laterais. O pino só pode ser movido para outra posição de travamento depois de ter sido desengatado manualmente.

Se o desengate tiver de ocorrer em um período de tempo mais longo e o pino de guia para travamento tiver de ser impedido de voltar, então a forma C deve ser usada.

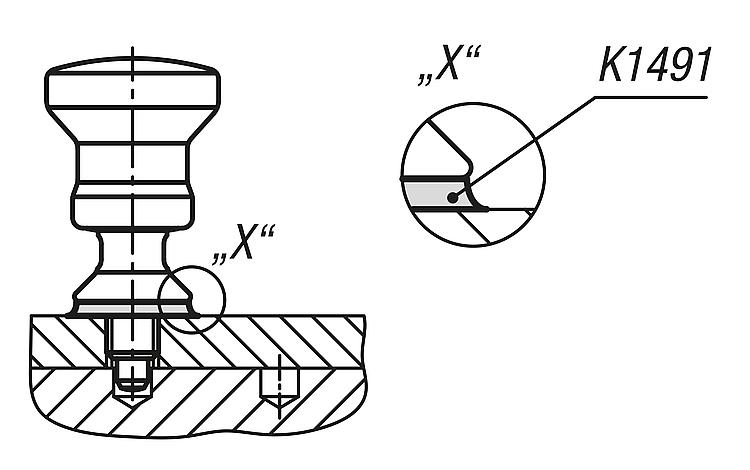

O pino de retenção é adequado para uso na indústria alimentícia. Foi concebido com um colar cônico para que a conexão do parafuso possa ser vedada de forma higiênica e segura com o anel de vedação e arruela Hygienic USIT^®. As superfícies têm uma profundidade de rugosidade de Ra < 0,8 µm, o que impede a aderência de partículas de sujeira e garante uma limpeza fácil.

Material:

Peça de aço inoxidável 1.4404.
Vedações de 75 EPDM 295 (preto) ou 75 Fluoroprene^® XP (azul).

Versão:Pino de guia para travamento temperado ou não temperado, sem tratamento.Faixa de temperatura:

75 EPDM 295: -40 °C a 150 °C.

75 Fluoroprene^® XP: -15 °C a 200 °C.

Vantagens:Design em conformidade com as normas de higiene
Aço inoxidável 1.4404
Adequado para limpeza CIP/SIP
Resistente a fluídos polares e apolares, bem como a substâncias aromatizantesAcessórios:

Anéis de vedação e arruelas Hygienic USIT^® K1491.

Fornecimento

Pino de retenção incluindo anel de vedação e arruela Hygienic USIT^®.

Indicação de desenho:

Forma A: sem ranhura de engate, sem contraporca
Forma C: com ranhura de engate, sem contraporca

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1698 Pinos de retenção de aço inoxidável para anéis de vedação e arruelas Hygienic USIT® com manípulo de cabeça cogumelo de aço inoxidável

239 kB

Indicações técnicas para Hygienic USIT®

326 kB

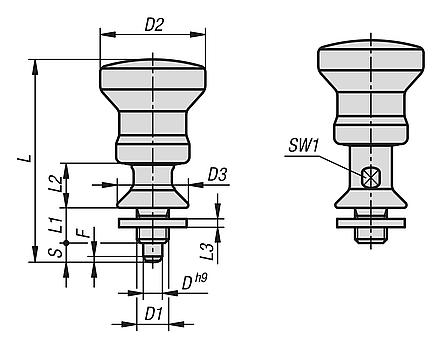

Desenhos (visão geral)

Pinos de retenção de aço inoxidável para anéis de vedação e arruelas Hygienic USIT® com manípulo de cabeça cogumelo de aço inoxidável

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Pino de retenção	Cor dos componentes	D	D1	D2	D3	L	L1	L2	L3	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K1698.0110601	A	aço inoxidável	peça endurecida	preto	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.0110611	A	aço inoxidável	peça endurecida	preto	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.0120801	A	aço inoxidável	peça endurecida	preto	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta
K1698.0120811	A	aço inoxidável	peça endurecida	preto	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta
K1698.0110602	A	aço inoxidável	peça endurecida	azul	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.0110612	A	aço inoxidável	peça endurecida	azul	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.0120802	A	aço inoxidável	peça endurecida	azul	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta
K1698.0120812	A	aço inoxidável	peça endurecida	azul	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta
K1698.1110601	A	aço inoxidável	peça não endurecida	preto	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.1110611	A	aço inoxidável	peça não endurecida	preto	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.1120801	A	aço inoxidável	peça não endurecida	preto	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta
K1698.1120811	A	aço inoxidável	peça não endurecida	preto	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta
K1698.1110602	A	aço inoxidável	peça não endurecida	azul	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.1110612	A	aço inoxidável	peça não endurecida	azul	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.1120802	A	aço inoxidável	peça não endurecida	azul	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta
K1698.1120812	A	aço inoxidável	peça não endurecida	azul	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta

Pinos de retenção de aço inoxidável para anéis de vedação e arruelas Hygienic USIT® com manípulo de cabeça cogumelo de aço inoxidável e ranhura de engate

mais informações

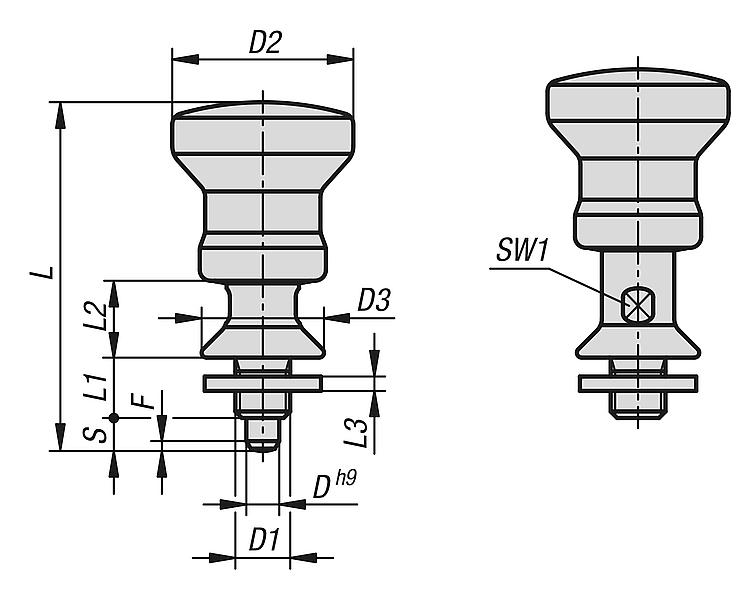

Desenhos

Pinos de retenção de aço inoxidável para anéis de vedação e arruelas Hygienic USIT® com manípulo de cabeça cogumelo de aço inoxidável e ranhura de engate

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Pino de retenção	Cor dos componentes	D	D1	D2	D3	L	L1	L2	L3	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K1698.0310601	C	aço inoxidável	peça endurecida	preto	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.0310611	C	aço inoxidável	peça endurecida	preto	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.0320801	C	aço inoxidável	peça endurecida	preto	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta
K1698.0320811	C	aço inoxidável	peça endurecida	preto	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta
K1698.0310602	C	aço inoxidável	peça endurecida	azul	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.0310612	C	aço inoxidável	peça endurecida	azul	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.0320802	C	aço inoxidável	peça endurecida	azul	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta
K1698.0320812	C	aço inoxidável	peça endurecida	azul	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta
K1698.1310601	C	aço inoxidável	peça não endurecida	preto	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.1310611	C	aço inoxidável	peça não endurecida	preto	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.1320801	C	aço inoxidável	peça não endurecida	preto	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta
K1698.1320811	C	aço inoxidável	peça não endurecida	preto	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta
K1698.1310602	C	aço inoxidável	peça não endurecida	azul	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.1310612	C	aço inoxidável	peça não endurecida	azul	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	sob consulta
K1698.1320802	C	aço inoxidável	peça não endurecida	azul	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta
K1698.1320812	C	aço inoxidável	peça não endurecida	azul	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	sob consulta
