Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, sensor de monitoramento de condição e cabo
 K1744

Pinos de retenção de aço ou aço inoxidável com manípulo de...

 voltar

Descrição do artigo/Imagens dos produtos

 Acessar/Filtrar todos os artigos
DescriçãoDescrição do produto:Os pinos de retenção são usados quando é necessário evitar uma mudança na posição de travamento devido a forças laterais. Só é possível mover para outra posição de travamento depois que o pino tiver sido desengatado manualmente.
Se o desengate for realizado em um período de tempo mais longo e o pino de guia para travamento não puder voltar, deve-se usar a forma C ou a forma D.

O status de atuação do pino de retenção com sensor de condição pode ser registrado eletronicamente e processado posteriormente.
Material:

Versão em aço:
Bucha roscada e pino de guia para travamento em aço de corte rápido.

Versão em aço inoxidável:
Bucha roscada 1.4305.
Pino de guia para travamento endurecido 1.4034.
Pino de guia para travamento não endurecido $s14035..

Cabeça cogumelo termoplástico.

Versão:Versão em aço:
Bucha roscada brunida.
Pino de guia para travamento endurecido, polido e brunido.

Versão em aço inoxidável:
Bucha roscada com superfície sem tratamento.
Pino de guia para travamento endurecido e polido, superfície sem tratamento.
Pino de guia para travamento não endurecido, polido e com superfície sem tratamento.

Manípulo de cabeça cogumelo em termoplástico preto cinza RAL7021.Indicação:A conexão, por exemplo, a um sistema de controle de máquina, é feita por meio do cabo de conexão do sensor integrado.

O sensor de condição é ativado quando engatado em um curso de S - 1 mm.

Os pinos de retenção com sensor de condição não são adequados para a segurança de pessoas.Dados técnicos:Sensor indutivo:
Circuito de saída: PNP contato normalmente aberto (NA)
Tensão de operação: 6 - 30 V DC
Corrente de serviço: <100 mA
Distância de operação: 1 mm
Frequência de chaveamento: <4000 Hz
Resistência ao curto-circuito: sim
Resistência à polaridade reversa: sim
Grau de proteção: IP 67
Tipo de conexão: cabo PVC 2 m, PUR, com conector de encaixe
Faixa de temperatura: -10° C - +70°C
Aprovação: CE, c-UL-us, EACAplicação:Os pinos de retenção com sensor de condição permitem um controle de processos dependente da operação. Além disso, é possível assegurar que o pino de guia para travamento esteja no estado operacional desejado.Sob consulta:Versões especiais.Segurança:Os pinos de retenção com sensor de condição não são apropriados para a proteção de pessoas.Indicação de desenho:

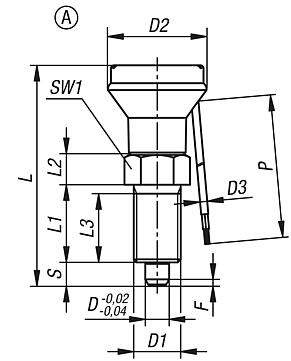

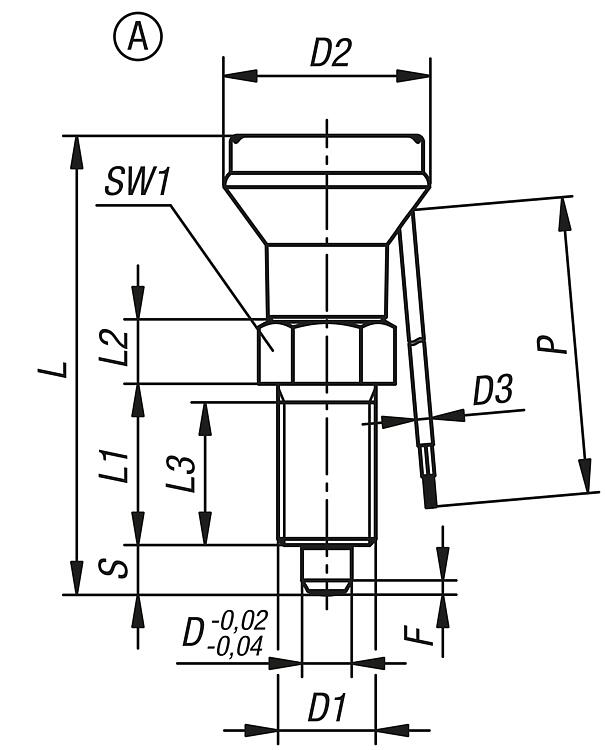

Forma A: sem ranhura de engate, sem contraporca

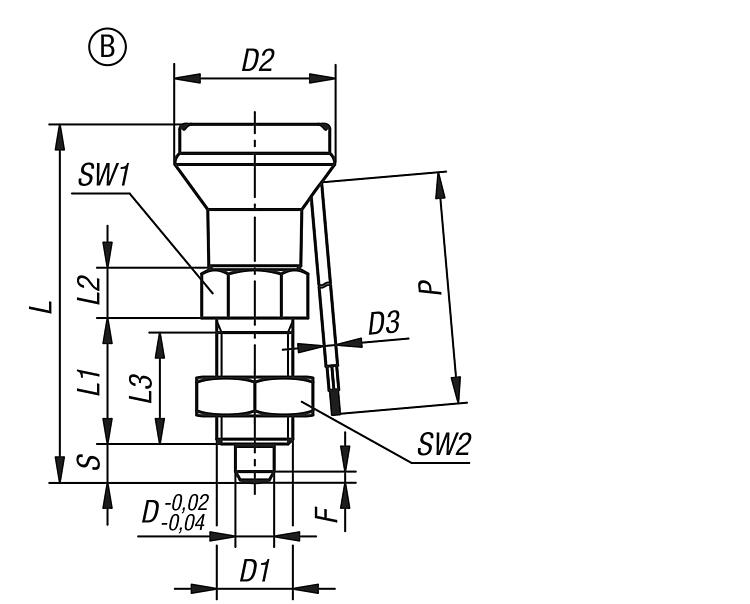

Forma B: sem ranhura de engate, com contraporca

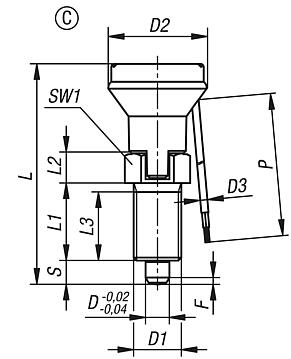

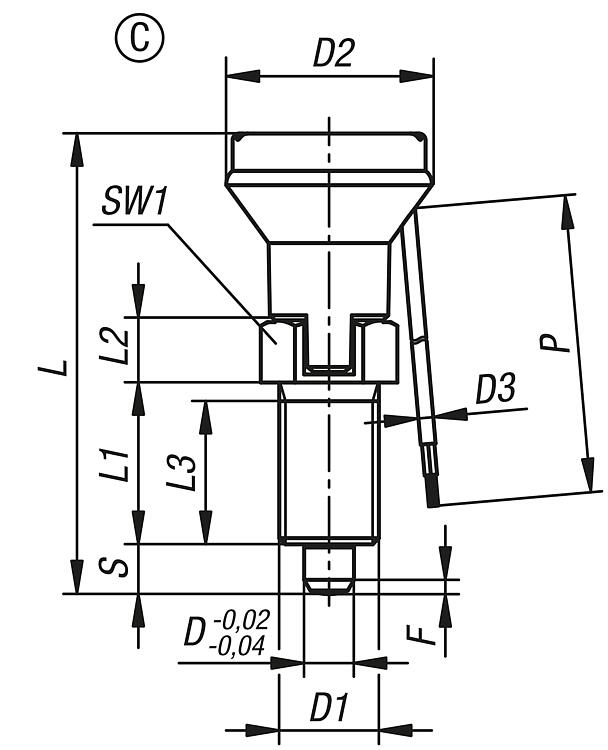

Forma C: com ranhura de engate, sem contraporca

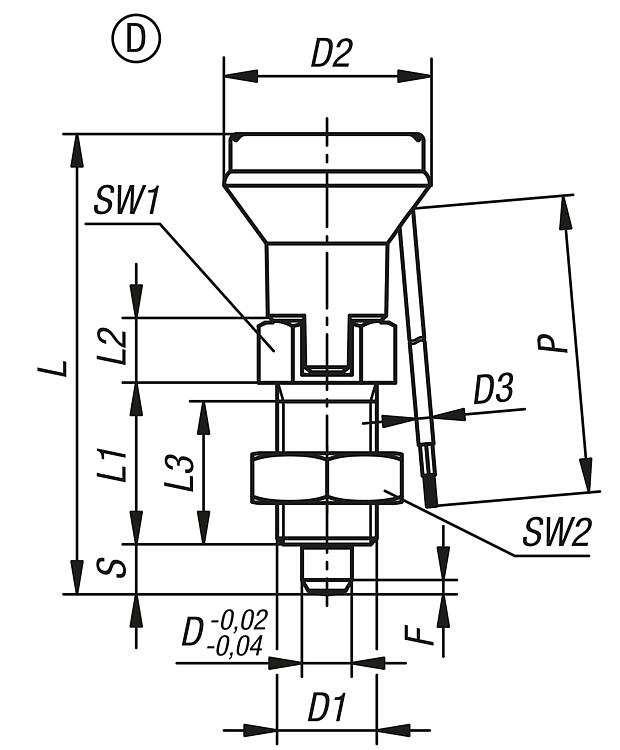

Forma D: com ranhura de engate, com contraporca

P = Comprimento do cabo

BN = marrom
BK = preto
BU = azul
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
Folha de dados K1744 Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, sensor de monitoramento de condição e cabo 382 kB

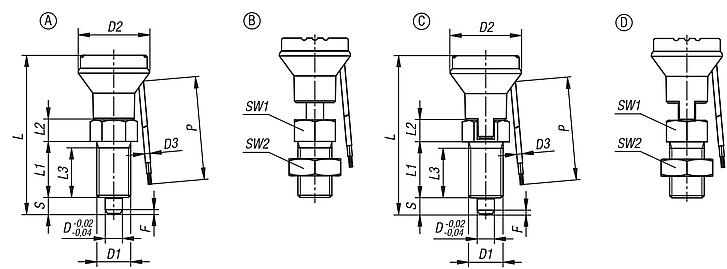

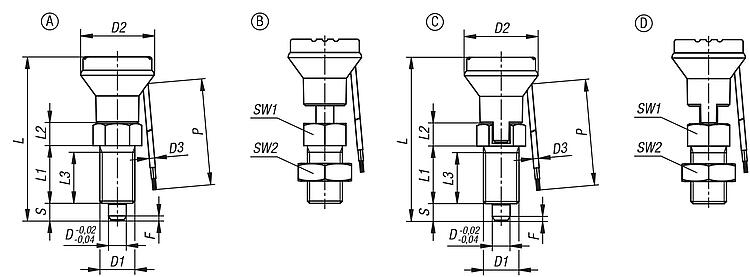

Desenhos (visão geral)

Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, sensor de monitoramento de condição e cabo

Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, sensor de monitoramento de condição e cabo

 mais informações

Desenhos
Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, sensor de monitoramento de condição e cabo

Ferramentas para a seleção de artigo/filtro de pesquisa
Código do artigoFormaMaterial
do corpo
básico		Pino
de retenção		D

D1D2D3LL1L2L3Curso
S		SW1F x 30°PForça de
mola inicial
F1 aprox. N		Força de
mola final
F2 aprox. N		CADAces.PreçoEncomendar
K1744.11051Aaçopeça endurecida5M10x1252,451177155131,32000512 sob consulta
K1744.12061Aaçopeça endurecida6M12x1,5252,456208176141,82000614 sob consulta
K1744.13081Aaçopeça endurecida8M16x1,5332,4742610238192,320001535 sob consulta
K1744.14101Aaçopeça endurecida10M20x1,5332,48028122510222,820001534 sob consulta
K1744.14121Aaçopeça endurecida12M20x1,5332,48428142512222,820001539 sob consulta
K1744.011051Aaço inoxidávelpeça endurecida5M10x1252,451177155131,32000512 sob consulta
K1744.012061Aaço inoxidávelpeça endurecida6M12x1,5252,456208176141,82000614 sob consulta
K1744.013081Aaço inoxidávelpeça endurecida8M16x1,5332,4742610238192,320001535 sob consulta
K1744.014101Aaço inoxidávelpeça endurecida10M20x1,5332,48028122510222,820001534 sob consulta
K1744.014121Aaço inoxidávelpeça endurecida12M20x1,5332,48428142512222,820001539 sob consulta
K1744.111051Aaço inoxidávelpeça não endurecida5M10x1252,451177155131,32000512 sob consulta
K1744.112061Aaço inoxidávelpeça não endurecida6M12x1,5252,456208176141,82000614 sob consulta
K1744.113081Aaço inoxidávelpeça não endurecida8M16x1,5332,4742610238192,320001535 sob consulta
K1744.114101Aaço inoxidávelpeça não endurecida10M20x1,5332,48028122510222,820001534 sob consulta
K1744.114121Aaço inoxidávelpeça não endurecida12M20x1,5332,48428142512222,820001539 sob consulta

Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, sensor de monitoramento de condição, cabo e contraporca

 mais informações

Desenhos
Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, sensor de monitoramento de condição, cabo e contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa
Código do artigoFormaMaterial
do corpo
básico		Pino
de retenção		D

D1D2D3LL1L2L3Curso
S		SW1SW2F x 30°PForça de
mola inicial
F1 aprox. N		Força de
mola final
F2 aprox. N		CADAces.PreçoEncomendar
K1744.21051Baçopeça endurecida5M10x1252,45117715513171,32000512 sob consulta
K1744.22061Baçopeça endurecida6M12x1,5252,45620817614191,82000614 sob consulta
K1744.23081Baçopeça endurecida8M16x1,5332,474261023819242,320001535 sob consulta
K1744.24101Baçopeça endurecida10M20x1,5332,4802812251022302,820001534 sob consulta
K1744.24121Baçopeça endurecida12M20x1,5332,4842814251222302,820001539 sob consulta
K1744.021051Baço inoxidávelpeça endurecida5M10x1252,45117715513171,32000512 sob consulta
K1744.022061Baço inoxidávelpeça endurecida6M12x1,5252,45620817614191,82000614 sob consulta
K1744.023081Baço inoxidávelpeça endurecida8M16x1,5332,474261023819242,320001535 sob consulta
K1744.024101Baço inoxidávelpeça endurecida10M20x1,5332,4802812251022302,820001534 sob consulta
K1744.024121Baço inoxidávelpeça endurecida12M20x1,5332,4842814251222302,820001539 sob consulta
K1744.121051Baço inoxidávelpeça não endurecida5M10x1252,45117715513171,32000512 sob consulta
K1744.122061Baço inoxidávelpeça não endurecida6M12x1,5252,45620817614191,82000614 sob consulta
K1744.123081Baço inoxidávelpeça não endurecida8M16x1,5332,474261023819242,320001535 sob consulta
K1744.124101Baço inoxidávelpeça não endurecida10M20x1,5332,4802812251022302,820001534 sob consulta
K1744.124121Baço inoxidávelpeça não endurecida12M20x1,5332,4842814251222302,820001539 sob consulta

Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, sensor de monitoramento de condição, cabo e ranhura de engate

 mais informações

Desenhos
Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, sensor de monitoramento de condição, cabo e ranhura de engate

Ferramentas para a seleção de artigo/filtro de pesquisa
Código do artigoFormaMaterial
do corpo
básico		Pino
de retenção		D

D1D2D3LL1L2L3Curso
S		SW1F x 30°PForça de
mola inicial
F1 aprox. N		Força de
mola final
F2 aprox. N		CADAces.PreçoEncomendar
K1744.31051Caçopeça endurecida5M10x1252,451177155131,32000512 sob consulta
K1744.32061Caçopeça endurecida6M12x1,5252,456208176141,82000614 sob consulta
K1744.33081Caçopeça endurecida8M16x1,5332,4742610238192,320001535 sob consulta
K1744.34101Caçopeça endurecida10M20x1,5332,48028122510222,820001534 sob consulta
K1744.34121Caçopeça endurecida12M20x1,5332,48428142512222,820001539 sob consulta
K1744.031051Caço inoxidávelpeça endurecida5M10x1252,451177155131,32000512 sob consulta
K1744.032061Caço inoxidávelpeça endurecida6M12x1,5252,456208176141,82000614 sob consulta
K1744.033081Caço inoxidávelpeça endurecida8M16x1,5332,4742610238192,320001535 sob consulta
K1744.034101Caço inoxidávelpeça endurecida10M20x1,5332,48028122510222,820001534 sob consulta
K1744.034121Caço inoxidávelpeça endurecida12M20x1,5332,48428142512222,820001539 sob consulta
K1744.132061Caço inoxidávelpeça não endurecida6M12x1,5252,456208176141,82000614 sob consulta
K1744.131051Caço inoxidávelpeça não endurecida5M10x1252,451177155131,32000512 sob consulta
K1744.133081Caço inoxidávelpeça não endurecida8M16x1,5332,4742610238192,320001535 sob consulta
K1744.134101Caço inoxidávelpeça não endurecida10M20x1,5332,48028122510222,820001534 sob consulta
K1744.134121Caço inoxidávelpeça não endurecida12M20x1,5332,48428142512222,820001539 sob consulta

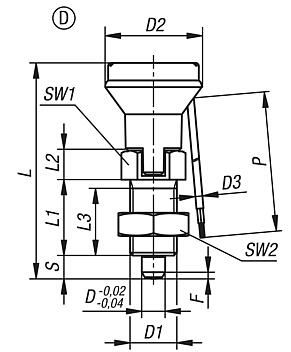

Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, sensor de monitoramento de condição, cabo, ranhura de engate e contraporca

 mais informações

Desenhos
Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, sensor de monitoramento de condição, cabo, ranhura de engate e contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa
Código do artigoFormaMaterial
do corpo
básico		Pino
de retenção		D

D1D2D3LL1L2L3Curso
S		SW1SW2F x 30°PForça de
mola inicial
F1 aprox. N		Força de
mola final
F2 aprox. N		CADAces.PreçoEncomendar
K1744.41051Daçopeça endurecida5M10x1252,45117715513171,32000512 sob consulta
K1744.42061Daçopeça endurecida6M12x1,5252,45620817614191,82000614 sob consulta
K1744.43081Daçopeça endurecida8M16x1,5332,474261023819242,320001535 sob consulta
K1744.44101Daçopeça endurecida10M20x1,5332,4802812251022302,820001534 sob consulta
K1744.44121Daçopeça endurecida12M20x1,5332,4842814251222302,820001539 sob consulta
K1744.041051Daço inoxidávelpeça endurecida5M10x1252,45117715513171,32000512 sob consulta
K1744.042061Daço inoxidávelpeça endurecida6M12x1,5252,45620817614191,82000614 sob consulta
K1744.043081Daço inoxidávelpeça endurecida8M16x1,5332,474261023819242,320001535 sob consulta
K1744.044101Daço inoxidávelpeça endurecida10M20x1,5332,4802812251022302,820001534 sob consulta
K1744.044121Daço inoxidávelpeça endurecida12M20x1,5332,4842814251222302,820001539 sob consulta
K1744.142061Daço inoxidávelpeça não endurecida6M12x1,5252,45620817614191,82000614 sob consulta
K1744.141051Daço inoxidávelpeça não endurecida5M10x1252,45117715513171,32000512 sob consulta
K1744.143081Daço inoxidávelpeça não endurecida8M16x1,5332,474261023819242,320001535 sob consulta
K1744.144101Daço inoxidávelpeça não endurecida10M20x1,5332,4802812251022302,820001534 sob consulta
K1744.144121Daço inoxidávelpeça não endurecida12M20x1,5332,4842814251222302,820001539 sob consulta
