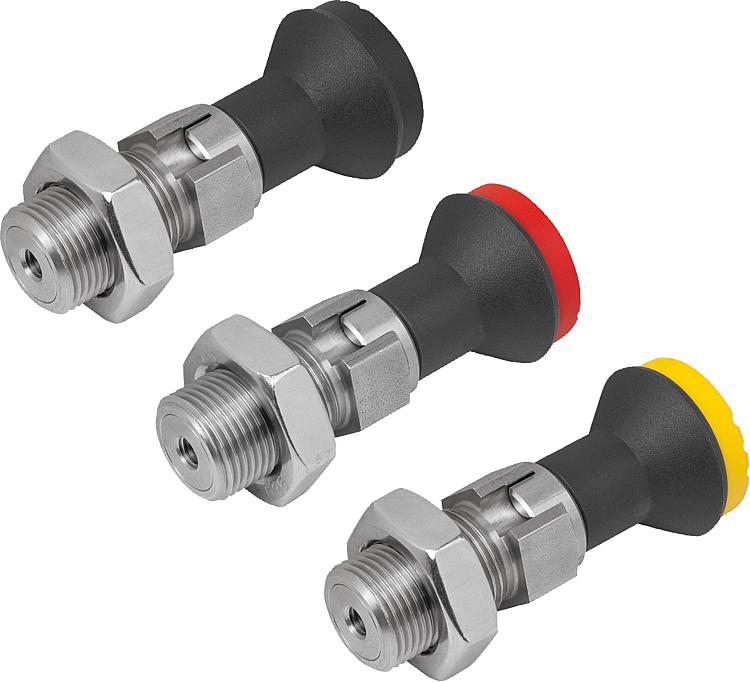

        Elementos de acionamento para pinos de retenção com controle remoto, manípulo de cabeça cogumelo plástico, ranhura de engate e contraporca

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:Os pinos de retenção são usados quando é necessário evitar uma mudança na posição de travamento devido a forças laterais.
Só é possível mover para outra posição de travamento depois que o pino tiver sido desengatado manualmente.

Os pinos de retenção com acionamento remoto são usados quando espaços de instalação inacessíveis dificultam a operação ou quando o controle remoto é necessário por razões ergonômicas e de segurança.

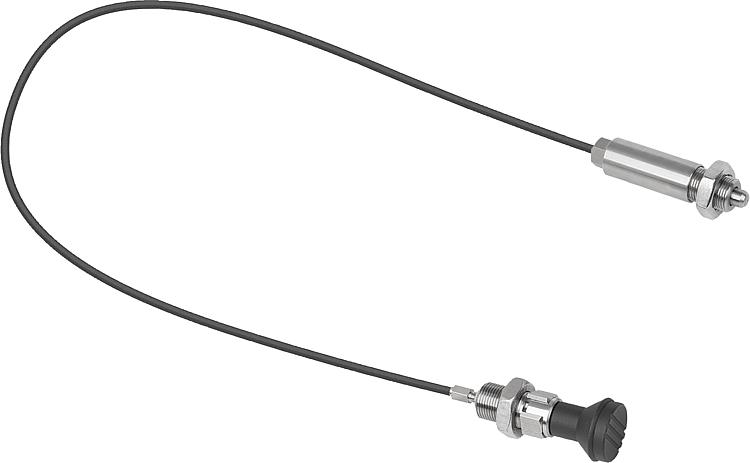

O acoplamento entre o pino de retenção e o lado do operador ocorre por meio de um cabo Bowden. A combinação de pino de retenção e elemento de acionamento forma um sistema completo que pode ser usado para muitas aplicações. Se o desengate tiver que ser permanente e o pino de guia para travamento tiver que ser impedido de voltar, o elemento de acionamento da forma D com função de engate deve ser usado.Material:Elementos de acionamento em aço inoxidável.
Manípulo de cabeça cogumelo em termoplástico.Versão:Manípulo de cabeça cogumelo termoplástico cinza escuro.
Tampa de plástico termoplástica em preto, cinza, vermelho ou amarelo.Indicação para encomenda:Os pinos de retenção com controle remoto e o elemento de acionamento devem ser encomendados separadamente.Indicação:Os seguintes pontos devem ser observados durante a montagem de cabos Bowden:
O comprimento da extremidade livre do cabo pode variar, devido aos fatores como o ângulo de montagem, o raio de curvatura e a carga. Assim, o comprimento do contra-mancal (cobertura do cabo) deve ser ajustado após a instalação do cabo Bowden, por meio do parafuso de ajuste incluso. A pré-carga do sistema de cabos Bowden é ajustada simultaneamente com o parafuso de ajuste.
Durante a montagem, é necessário garantir especialmente que o raio mínimo de curvatura, neste caso R = 65 mm, não seja inferior a esse valor. Um raio demasiado estreito pode conduzir a um aumento do desgaste e do atrito.
Evite também o desvio em curto tempo do raio mínimo de curvatura durante a montagem, caso contrário, o invólucro do cabo será danificado. Além disso, o invólucro foi concebido somente para o alojamento das forças de compressão. Se for deslocado em demasia, a espiral interior será esticada e danificada permanentemente.Sob consulta:Versões especiais.Acessórios:Porcas sextavadas K0700.
Peças de retenção K0638.
Anéis distanciadores K0665.
Buchas de posicionamento K1290.
Elementos de acionamento K1502.12420.
Cabos Bowden K2116.
Cabos de aço K2023.
Coberturas de cabos K2024.
Buchas de extremidade K2025.
Parafusos de ajuste K2026.
Terminais roscados K2027.
FornecimentoElementos de acionamento com tampa de plástico.Indicação de desenho:

1) Pinos de retenção
2) Invólucro do cabo Bowden
3) Cabo Bowden
4) Parafuso de ajuste
5) Elemento de acionamento
6) Terminal para cabos Bowden
7) Tampa

Forma D: com ranhura de engate, com contraporca

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1502_DE Elementos de acionamento para pinos de retenção com controle remoto, manípulo de cabeça cogumelo plástico, ranhura de engate e contraporca

333 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor Tampa	D Rosca fêmea	D1	D2	L	L1	L2	L3	Curso S	SW1	SW2	Preço
K1502.1442006	grafite RAL 7021	M6	M20x1,5	33	76	28	12	25	6	22	30	sob consulta
K1502.14420106	laranja RAL 2004	M6	M20x1,5	33	76	28	12	25	6	22	30	sob consulta
K1502.14420206	verde segurança RAL6032	M6	M20x1,5	33	76	28	12	25	6	22	30	sob consulta
K1502.14420306	azul RAL5017	M6	M20x1,5	33	76	28	12	25	6	22	30	sob consulta
K1502.14420506	cinza RAL 7035	M6	M20x1,5	33	76	28	12	25	6	22	30	sob consulta
K1502.14420606	vermelho RAL 3020	M6	M20x1,5	33	76	28	12	25	6	22	30	sob consulta
K1502.14420706	amarelo RAL 1021	M6	M20x1,5	33	76	28	12	25	6	22	30	sob consulta
K1502.1442008	grafite RAL 7021	M6	M20x1,5	33	76	28	12	25	8	22	30	sob consulta
K1502.14420108	laranja RAL 2004	M6	M20x1,5	33	76	28	12	25	8	22	30	sob consulta
K1502.14420208	verde segurança RAL6032	M6	M20x1,5	33	76	28	12	25	8	22	30	sob consulta
K1502.14420308	azul RAL5017	M6	M20x1,5	33	76	28	12	25	8	22	30	sob consulta
K1502.14420508	cinza RAL 7035	M6	M20x1,5	33	76	28	12	25	8	22	30	sob consulta
K1502.14420608	vermelho RAL 3020	M6	M20x1,5	33	76	28	12	25	8	22	30	sob consulta
K1502.14420708	amarelo RAL 1021	M6	M20x1,5	33	76	28	12	25	8	22	30	sob consulta
K1502.1442010	grafite RAL 7021	M6	M20x1,5	33	76	28	12	25	10	22	30	sob consulta
K1502.14420110	laranja RAL 2004	M6	M20x1,5	33	76	28	12	25	10	22	30	sob consulta
K1502.14420210	verde segurança RAL6032	M6	M20x1,5	33	76	28	12	25	10	22	30	sob consulta
K1502.14420310	azul RAL5017	M6	M20x1,5	33	76	28	12	25	10	22	30	sob consulta
K1502.14420510	cinza RAL 7035	M6	M20x1,5	33	76	28	12	25	10	22	30	sob consulta
K1502.14420610	vermelho RAL 3020	M6	M20x1,5	33	76	28	12	25	10	22	30	sob consulta
K1502.14420710	amarelo RAL 1021	M6	M20x1,5	33	76	28	12	25	10	22	30	sob consulta
K1502.1442012	grafite RAL 7021	M6	M20x1,5	33	76	28	12	25	12	22	30	sob consulta
K1502.14420112	laranja RAL 2004	M6	M20x1,5	33	76	28	12	25	12	22	30	sob consulta
K1502.14420212	verde segurança RAL6032	M6	M20x1,5	33	76	28	12	25	12	22	30	sob consulta
K1502.14420312	azul RAL5017	M6	M20x1,5	33	76	28	12	25	12	22	30	sob consulta
K1502.14420512	cinza RAL 7035	M6	M20x1,5	33	76	28	12	25	12	22	30	sob consulta
K1502.14420612	vermelho RAL 3020	M6	M20x1,5	33	76	28	12	25	12	22	30	sob consulta
K1502.14420712	amarelo RAL 1021	M6	M20x1,5	33	76	28	12	25	12	22	30	sob consulta
