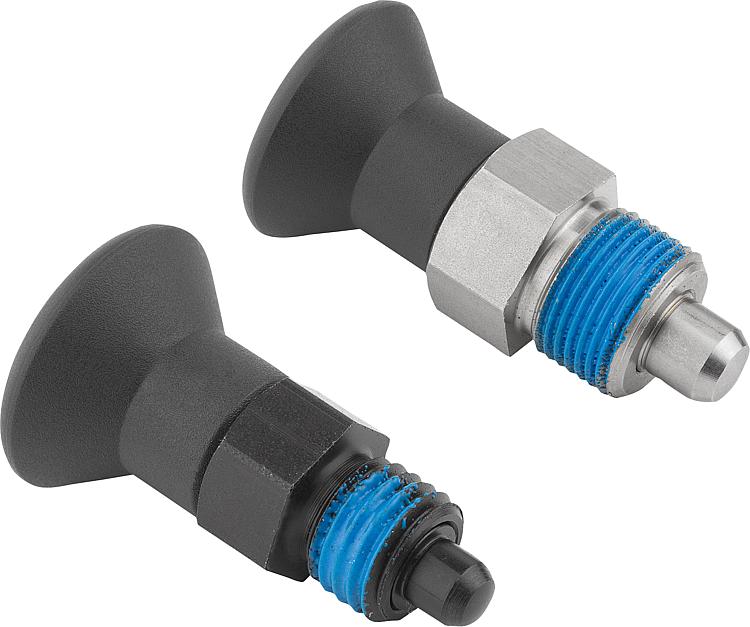

        Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico e trava rosca

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Versão em aço:
Bucha roscada e pino de guia para travamento em aço de corte rápido.

Versão em aço inoxidável:
Bucha roscada e pino guia para travamento 1.4305.
Cabeça cogumelo de termoplástico.
Trava rosca de poliamida.

Versão:Versão em aço:
Bucha roscada brunida.
Pino de guia para travamento endurecido, polido e brunido.

Versão em aço inoxidável:
Bucha roscada com superfície sem tratamento.
Pino de guia para travamento endurecido e polido, superfície sem tratamento.

Cabeça cogumelo cinza escuro RAL7021.

Trava rosca azul.Indicação:A trava rosca é um revestimento fixador de poliamida que é aplicado seletivamente (ponto).Sob consulta:Versões especiais.Acessórios:Anéis distanciadores K0665.
Kits de fixação para peças de paredes finas K2146.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1097_AP Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico e trava rosca

204 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Forma	D	D1	D2	L	L1	L2	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K1097.95903	aço	AP	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	sob consulta
K1097.95004	aço	AP	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K1097.95105	aço	AP	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K1097.95206	aço	AP	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K1097.95308	aço	AP	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K1097.95410	aço	AP	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta
K1097.195903	aço inoxidável	AP	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	sob consulta
K1097.195004	aço inoxidável	AP	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K1097.195105	aço inoxidável	AP	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K1097.195206	aço inoxidável	AP	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K1097.195308	aço inoxidável	AP	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K1097.195410	aço inoxidável	AP	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta
