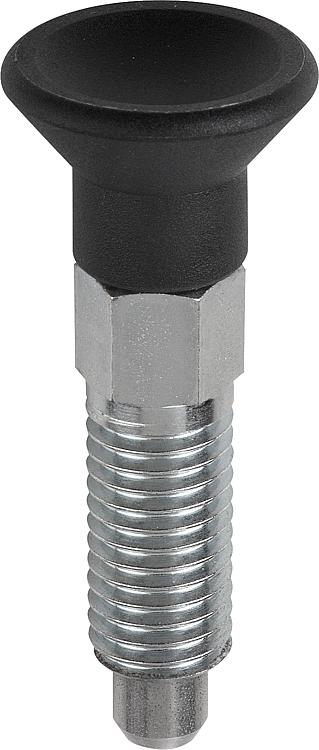

        Pinos de retenção ECO de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:Os pinos de retenção são usados quando é necessário evitar uma mudança na posição de travamento devido a forças laterais. Só é possível mover para outra posição de travamento depois que o pino tiver sido desengatado manualmente.
Se o desengate for realizado em um período de tempo mais longo e o pino de guia para travamento não puder voltar, deve-se usar a forma C ou a forma D.Material:

Versão em aço:
Bucha roscada 1.0715.
Pino de guia para travamento 1.4305.

Versão em aço inoxidável:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4305.

Manípulo de cabeça cogumelo termoplástico grafite escuro RAL 7021.

Versão:Versão em aço:
Pino guia de travamento não endurecido.
Bucha roscada passivada na cor azul.
Pino de guia para travamento com superfície sem tratamento.

Versão em aço inoxidável:
Pino guia de travamento não endurecido.
Peças de aço com superfície sem tratamento.Indicação:Durante a montagem, deve ser considerado o torque de aperto máx. indicado.Sob consulta:Versões especiais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0747_A Pinos de retenção ECO de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico

168 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	D	D1	D2	L	L1	L2	L3	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Torque de aperto máx. Nm	Preço
K0747.01903060	A	aço	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10	2	sob consulta
K0747.01004060	A	aço	4	M6	14	36	15	6	13	4	6	1	6	12	2	sob consulta
K0747.01004080	A	aço	4	M8	14	36	15	6	13	4	8	1	6	12	7	sob consulta
K0747.01105080	A	aço	5	M8	14	40	17	7	15	5	8	1,3	6	12	7	sob consulta
K0747.01105100	A	aço	5	M10	18	42,5	17	7	15	5	10	1,3	6	12	15	sob consulta
K0747.01206100	A	aço	6	M10	18	47,5	20	8	17	6	10	1,8	8	15	15	sob consulta
K0747.01206120	A	aço	6	M12	25	51,7	20	8	17	6	12	1,8	8	15	20	sob consulta
K0747.01308120	A	aço	8	M12	25	61,7	26	10	23	8	12	2,3	8	19	20	sob consulta
K0747.11903060	A	aço inoxidável	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10	2	sob consulta
K0747.11004060	A	aço inoxidável	4	M6	14	36	15	6	13	4	6	1	6	12	2	sob consulta
K0747.11004080	A	aço inoxidável	4	M8	14	36	15	6	13	4	8	1	6	12	7	sob consulta
K0747.11105080	A	aço inoxidável	5	M8	14	40	17	7	15	5	8	1,3	6	12	7	sob consulta
K0747.11105100	A	aço inoxidável	5	M10	18	42,5	17	7	15	5	10	1,3	6	12	15	sob consulta
K0747.11206100	A	aço inoxidável	6	M10	18	47,5	20	8	17	6	10	1,8	8	15	15	sob consulta
K0747.11206120	A	aço inoxidável	6	M12	25	51,7	20	8	17	6	12	1,8	8	15	20	sob consulta
K0747.11308120	A	aço inoxidável	8	M12	25	61,7	26	10	23	8	12	2,3	8	19	20	sob consulta
K0747.01903061	A	aço	3	M6x0,75	14	31,5	12	5	10	3,5	6	0,8	4	10	2	sob consulta
K0747.01004061	A	aço	4	M6x0,75	14	36	15	6	13	4	6	1	6	12	2	sob consulta
K0747.01004081	A	aço	4	M8x1	14	36	15	6	13	4	8	1	6	12	7	sob consulta
K0747.01105081	A	aço	5	M8x1	14	40	17	7	15	5	8	1,3	6	12	7	sob consulta
K0747.01105101	A	aço	5	M10x1	18	42,5	17	7	15	5	10	1,3	6	12	15	sob consulta
K0747.01206101	A	aço	6	M10x1	18	47,5	20	8	17	6	10	1,8	8	15	15	sob consulta
K0747.01206121	A	aço	6	M12x1,5	25	51,7	20	8	17	6	12	1,8	8	15	20	sob consulta
K0747.01308121	A	aço	8	M12x1,5	25	61,7	26	10	23	8	12	2,3	8	19	20	sob consulta
K0747.11903061	A	aço inoxidável	3	M6x0,75	14	31,5	12	5	10	3,5	6	0,8	4	10	2	sob consulta
K0747.11004061	A	aço inoxidável	4	M6x0,75	14	36	15	6	13	4	6	1	6	12	2	sob consulta
K0747.11004081	A	aço inoxidável	4	M8x1	14	36	15	6	13	4	8	1	6	12	7	sob consulta
K0747.11105081	A	aço inoxidável	5	M8x1	14	40	17	7	15	5	8	1,3	6	12	7	sob consulta
K0747.11105101	A	aço inoxidável	5	M10x1	18	42,5	17	7	15	5	10	1,3	6	12	15	sob consulta
K0747.11206101	A	aço inoxidável	6	M10x1	18	47,5	20	8	17	6	10	1,8	8	15	15	sob consulta
K0747.11206121	A	aço inoxidável	6	M12x1,5	25	51,7	20	8	17	6	12	1,8	8	15	20	sob consulta
K0747.11308121	A	aço inoxidável	8	M12x1,5	25	61,7	26	10	23	8	12	2,3	8	19	20	sob consulta
