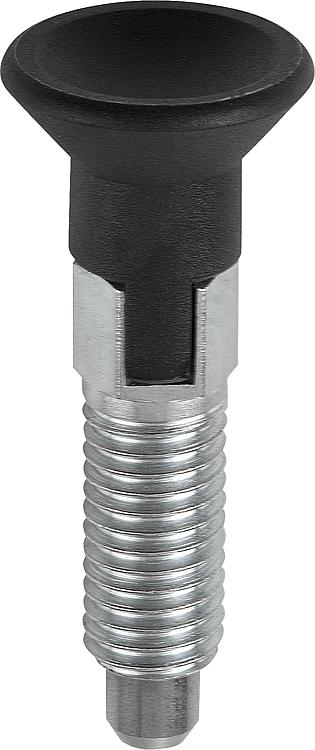

K0747_CPinos de retenção ECO de aço ou aço inoxidável com manípulo de... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoDescrição do produto:Os pinos de retenção são usados quando é necessário evitar uma mudança na posição de travamento devido a forças laterais. Só é possível mover para outra posição de travamento depois que o pino tiver sido desengatado manualmente.
Se o desengate for realizado em um período de tempo mais longo e o pino de guia para travamento não puder voltar, deve-se usar a forma C ou a forma D.Material:Versão em aço:
Bucha roscada 1.0715.
Pino de guia para travamento 1.4305.
Versão em aço inoxidável:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4305.
Manípulo de cabeça cogumelo termoplástico grafite escuro RAL 7021. Versão:Versão em aço:
Pino guia de travamento não endurecido.
Bucha roscada passivada na cor azul.
Pino de guia para travamento com superfície sem tratamento.
Versão em aço inoxidável:
Pino guia de travamento não endurecido.
Peças de aço com superfície sem tratamento.Indicação:Durante a montagem, deve ser considerado o torque de aperto máx. indicado.Sob consulta:Versões especiais.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | D | D1 | D2 | L | L1 | L2 | L3 | Curso
S | SW1 | F x 30° | Força de
mola inicial
F1 aprox. N | Força de
mola final
F2 aprox. N | Torque
de aperto
máx. Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K0747.03903060 | C | aço | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 |  | | sob consulta | | | K0747.03004060 | C | aço | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | sob consulta | | | K0747.03004080 | C | aço | 4 | M8 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | sob consulta | | | K0747.03105080 | C | aço | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K0747.03105100 | C | aço | 5 | M10 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | sob consulta | | | K0747.03206100 | C | aço | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K0747.03206120 | C | aço | 6 | M12 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | sob consulta | | | K0747.03308120 | C | aço | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K0747.13903060 | C | aço inoxidável | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 | | | sob consulta | | | K0747.13004060 | C | aço inoxidável | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | sob consulta | | | K0747.13004080 | C | aço inoxidável | 4 | M8 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | sob consulta | | | K0747.13105080 | C | aço inoxidável | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K0747.13105100 | C | aço inoxidável | 5 | M10 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | sob consulta | | | K0747.13206100 | C | aço inoxidável | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K0747.13206120 | C | aço inoxidável | 6 | M12 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | sob consulta | | | K0747.13308120 | C | aço inoxidável | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K0747.03903061 | C | aço | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 | | | sob consulta | | | K0747.03004061 | C | aço | 4 | M6x0,75 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | sob consulta | | | K0747.03004081 | C | aço | 4 | M8x1 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | sob consulta | | | K0747.03105081 | C | aço | 5 | M8x1 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K0747.03105101 | C | aço | 5 | M10x1 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | sob consulta | | | K0747.03206101 | C | aço | 6 | M10x1 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K0747.03206121 | C | aço | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | sob consulta | | | K0747.03308121 | C | aço | 8 | M12x1,5 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | sob consulta | | | K0747.13903061 | C | aço inoxidável | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 | | | sob consulta | | | K0747.13004061 | C | aço inoxidável | 4 | M6x0,75 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | sob consulta | | | K0747.13004081 | C | aço inoxidável | 4 | M8x1 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | sob consulta | | | K0747.13105081 | C | aço inoxidável | 5 | M8x1 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | sob consulta | | | K0747.13105101 | C | aço inoxidável | 5 | M10x1 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | sob consulta | | | K0747.13206101 | C | aço inoxidável | 6 | M10x1 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | sob consulta | | | K0747.13206121 | C | aço inoxidável | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | sob consulta | | | K0747.13308121 | C | aço inoxidável | 8 | M12x1,5 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | sob consulta | |
