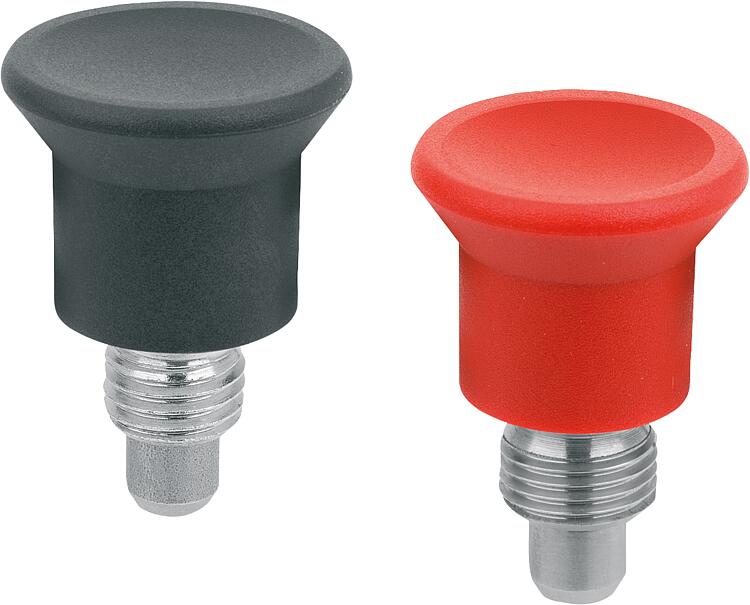

        Pinos de retenção em miniatura de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico e ranhura de engate

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:Os pinos de retenção são usados quando é necessário evitar uma mudança na posição de travamento devido a forças laterais. Só é possível mover para outra posição de travamento depois que o pino tiver sido desengatado manualmente.
Se o desengate for realizado em um período de tempo mais longo e o pino de guia para travamento não puder voltar, deve-se usar a forma C.

Os minipinos de retenção podem ser usados de várias maneiras, especialmente em espaços de instalação pequenos. Eles são uma alternativa econômica e que economiza espaço em relação aos designs padrão conhecidos.Material:

Versão em aço:
Bucha roscada de aço de corte rápido.
Pino guia de travamento de aço inoxidável 1.4305.

Versão em aço inoxidável:
Bucha roscada e pino guia de travamento em aço inoxidável 1.4305.

Mola de pressão de aço inoxidável 1.4568.
Manípulo de cabeça cogumelo termoplástico.

Versão:Versão em aço:
Bucha roscada passivada azul.
Pino de guia para travamento com superfície sem tratamento.

Versão em aço inoxidável:
Bucha roscada e pino de guia para travamento com superfície sem tratamento.

Manípulo de cabeça cogumelo cinza escuro RAL 7021 ou vermelho tráfego RAL 3020.Modo de operação:Na forma C, o manípulo de cabeça cogumelo pode ser girado 30° para manter o pino de bloqueio na posição retraída.Montagem:Para a montagem com uma chave de boca, o pino de bloqueio deve ser puxado para fora.Acessórios:Anéis distanciadores K0665.
Porcas sextavadas K0700.
Buchas de posicionamento para pinos de retenção K1290.Indicação de desenho:

Forma A: sem ranhura de engate, sem contraporca
Forma C: com ranhura de engate, sem contraporca

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

K2000_C_Datasheet_31600_Pinos_de_reten_o_em_miniatura_de_a_o_ou_a_o_inoxid_vel_com_man_pulo_de_cabe_a_cogumelo_pl_stico_e_ranhura_de_engate--pt

481 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Superfície Corpo básico	Cor dos componentes	D	D1	D2	D3	L	L1	L2	L3	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K2000.3004081	C	aço	azul passivado	grafite RAL 7021	4	M8x1	21	15	26,5	6	16,5	21,5	4	10	1	3	16	sob consulta
K2000.3005081	C	aço	azul passivado	grafite RAL 7021	5	M8x1	21	15	27,5	6	16,5	21,5	5	10	1,3	3	16	sob consulta
K2000.3105101	C	aço	azul passivado	grafite RAL 7021	5	M10x1	25	18	32	8	19	25	5	13	1,3	4,5	12,5	sob consulta
K2000.3106101	C	aço	azul passivado	grafite RAL 7021	6	M10x1	25	18	33	8	19	25	6	13	1,8	4,5	12,5	sob consulta
K2000.3206121	C	aço	azul passivado	grafite RAL 7021	6	M12x1,5	29	20	39	10	23	31	6	14	1,8	5	19	sob consulta
K2000.3208121	C	aço	azul passivado	grafite RAL 7021	8	M12x1,5	29	20	41	10	23	31	8	14	2,3	5	19	sob consulta
K2000.3308161	C	aço	azul passivado	grafite RAL 7021	8	M16x1,5	33	23	46	12	26	36	8	17	2,3	12	38	sob consulta
K2000.3310161	C	aço	azul passivado	grafite RAL 7021	10	M16x1,5	33	23	48	12	26	36	10	17	2,8	12	38	sob consulta
K2000.300408184	C	aço	azul passivado	vermelho RAL 3020	4	M8x1	21	15	26,5	6	16,5	21,5	4	10	1	3	16	sob consulta
K2000.300508184	C	aço	azul passivado	vermelho RAL 3020	5	M8x1	21	15	27,5	6	16,5	21,5	5	10	1,3	3	16	sob consulta
K2000.310510184	C	aço	azul passivado	vermelho RAL 3020	5	M10x1	25	18	32	8	19	25	5	13	1,3	4,5	12,5	sob consulta
K2000.310610184	C	aço	azul passivado	vermelho RAL 3020	6	M10x1	25	18	33	8	19	25	6	13	1,8	4,5	12,5	sob consulta
K2000.320612184	C	aço	azul passivado	vermelho RAL 3020	6	M12x1,5	29	20	39	10	23	31	6	14	1,8	5	19	sob consulta
K2000.320812184	C	aço	azul passivado	vermelho RAL 3020	8	M12x1,5	29	20	41	10	23	31	8	14	2,3	5	19	sob consulta
K2000.330816184	C	aço	azul passivado	vermelho RAL 3020	8	M16x1,5	33	23	46	12	26	36	8	17	2,3	12	38	sob consulta
K2000.331016184	C	aço	azul passivado	vermelho RAL 3020	10	M16x1,5	33	23	48	12	26	36	10	17	2,8	12	38	sob consulta
K2000.13004081	C	aço inoxidável	superfície sem tratamento	grafite RAL 7021	4	M8x1	21	15	26,5	6	16,5	21,5	4	10	1	3	16	sob consulta
K2000.13005081	C	aço inoxidável	superfície sem tratamento	grafite RAL 7021	5	M8x1	21	15	27,5	6	16,5	21,5	5	10	1,3	3	16	sob consulta
K2000.13105101	C	aço inoxidável	superfície sem tratamento	grafite RAL 7021	5	M10x1	25	18	32	8	19	25	5	13	1,3	4,5	12,5	sob consulta
K2000.13106101	C	aço inoxidável	superfície sem tratamento	grafite RAL 7021	6	M10x1	25	18	33	8	19	25	6	13	1,8	4,5	12,5	sob consulta
K2000.13206121	C	aço inoxidável	superfície sem tratamento	grafite RAL 7021	6	M12x1,5	29	20	39	10	23	31	6	14	1,8	5	19	sob consulta
K2000.13208121	C	aço inoxidável	superfície sem tratamento	grafite RAL 7021	8	M12x1,5	29	20	41	10	23	31	8	14	2,3	5	19	sob consulta
K2000.13308161	C	aço inoxidável	superfície sem tratamento	grafite RAL 7021	8	M16x1,5	33	23	46	12	26	36	8	17	2,3	12	38	sob consulta
K2000.13310161	C	aço inoxidável	superfície sem tratamento	grafite RAL 7021	10	M16x1,5	33	23	48	12	26	36	10	17	2,8	12	38	sob consulta
K2000.1300408184	C	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	4	M8x1	21	15	26,5	6	16,5	21,5	4	10	1	3	16	sob consulta
K2000.1300508184	C	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	5	M8x1	21	15	27,5	6	16,5	21,5	5	10	1,3	3	16	sob consulta
K2000.1310510184	C	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	5	M10x1	25	18	32	8	19	25	5	13	1,3	4,5	12,5	sob consulta
K2000.1310610184	C	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	6	M10x1	25	18	33	8	19	25	6	13	1,8	4,5	12,5	sob consulta
K2000.1320612184	C	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	6	M12x1,5	29	20	39	10	23	31	6	14	1,8	5	19	sob consulta
K2000.1320812184	C	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	8	M12x1,5	29	20	41	10	23	31	8	14	2,3	5	19	sob consulta
K2000.1330816184	C	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	8	M16x1,5	33	23	46	12	26	36	8	17	2,3	12	38	sob consulta
K2000.1331016184	C	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	10	M16x1,5	33	23	48	12	26	36	10	17	2,8	12	38	sob consulta
