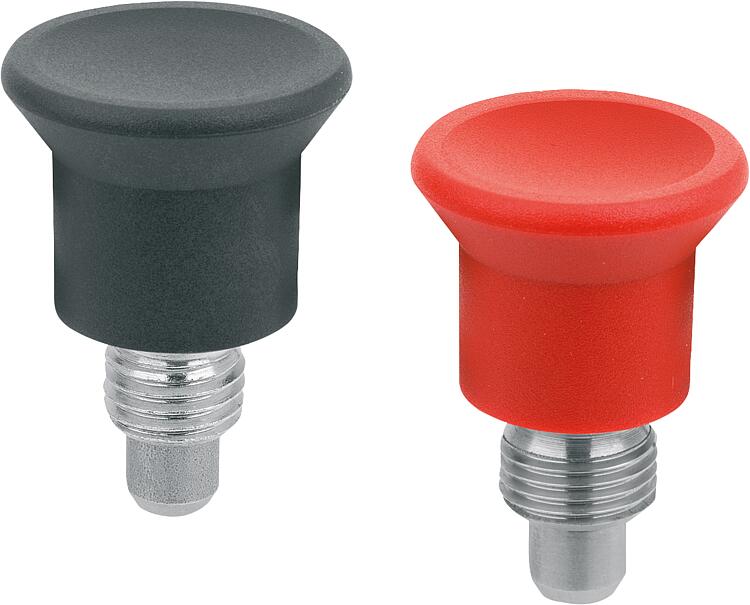

      - Pino para travamento em miniatura de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico
        Pino de retenção em aço mini ou aço inoxidável com cabeça cogumelo de plástico, sem ranhura de engate

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:Os pinos de retenção são usados quando é necessário evitar uma mudança na posição de travamento devido a forças laterais. Só é possível mover para outra posição de travamento depois que o pino tiver sido desengatado manualmente.
Se o desengate for realizado em um período de tempo mais longo e o pino de guia para travamento não puder voltar, deve-se usar a forma C.

Os minipinos de retenção podem ser usados de várias maneiras, especialmente em espaços de instalação pequenos. Eles são uma alternativa econômica e que economiza espaço em relação aos designs padrão conhecidos.Material:

Versão em aço:
Bucha roscada de aço de corte rápido.
Pino guia de travamento de aço inoxidável 1.4305.

Versão em aço inoxidável:
Bucha roscada e pino guia de travamento em aço inoxidável 1.4305.

Mola de pressão de aço inoxidável 1.4568.
Manípulo de cabeça cogumelo termoplástico.

Versão:Versão em aço:
Bucha roscada passivada azul.
Pino de guia para travamento com superfície sem tratamento.

Versão em aço inoxidável:
Bucha roscada e pino de guia para travamento com superfície sem tratamento.

Manípulo de cabeça cogumelo cinza escuro RAL 7021 ou vermelho tráfego RAL 3020.Montagem:Para a montagem com uma chave de boca, o pino de bloqueio deve ser puxado para fora.Acessórios:Anéis distanciadores K0665.
Porcas sextavadas K0700.
Buchas de posicionamento para pinos de retenção K1290.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2000_A Pino de retenção em aço mini ou aço inoxidável com cabeça cogumelo de plástico, sem ranhura de engate

187 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Superfície Corpo básico	Cor dos componentes	D	D1	D2	D3	L	L1	L2	L3	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K2000.1004081	A	aço	azul passivado	grafite RAL 7021	4	M8x1	21	15	26,5	6	16,5	21,5	4	10	1	3	16	sob consulta
K2000.1005081	A	aço	azul passivado	grafite RAL 7021	5	M8x1	21	15	27,5	6	16,5	21,5	5	10	1,3	3	16	sob consulta
K2000.1105101	A	aço	azul passivado	grafite RAL 7021	5	M10x1	25	18	32	8	19	25	5	13	1,3	4,5	12,5	sob consulta
K2000.1106101	A	aço	azul passivado	grafite RAL 7021	6	M10x1	25	18	33	8	19	25	6	13	1,8	4,5	12,5	sob consulta
K2000.1206121	A	aço	azul passivado	grafite RAL 7021	6	M12x1,5	29	20	39	10	23	31	6	14	1,8	5	19	sob consulta
K2000.1208121	A	aço	azul passivado	grafite RAL 7021	8	M12x1,5	29	20	41	10	23	31	8	14	2,3	5	19	sob consulta
K2000.1308161	A	aço	azul passivado	grafite RAL 7021	8	M16x1,5	33	23	46	12	26	36	8	17	2,3	12	38	sob consulta
K2000.1310161	A	aço	azul passivado	grafite RAL 7021	10	M16x1,5	33	23	48	12	26	36	10	17	2,8	12	38	sob consulta
K2000.100408184	A	aço	azul passivado	vermelho RAL 3020	4	M8x1	21	15	26,5	6	16,5	21,5	4	10	1	3	16	sob consulta
K2000.100508184	A	aço	azul passivado	vermelho RAL 3020	5	M8x1	21	15	27,5	6	16,5	21,5	5	10	1,3	3	16	sob consulta
K2000.110510184	A	aço	azul passivado	vermelho RAL 3020	5	M10x1	25	18	32	8	19	25	5	13	1,3	4,5	12,5	sob consulta
K2000.110610184	A	aço	azul passivado	vermelho RAL 3020	6	M10x1	25	18	33	8	19	25	6	13	1,8	4,5	12,5	sob consulta
K2000.120612184	A	aço	azul passivado	vermelho RAL 3020	6	M12x1,5	29	20	39	10	23	31	6	14	1,8	5	19	sob consulta
K2000.120812184	A	aço	azul passivado	vermelho RAL 3020	8	M12x1,5	29	20	41	10	23	31	8	14	2,3	5	19	sob consulta
K2000.130816184	A	aço	azul passivado	vermelho RAL 3020	8	M16x1,5	33	23	46	12	26	36	8	17	2,3	12	38	sob consulta
K2000.131016184	A	aço	azul passivado	vermelho RAL 3020	10	M16x1,5	33	23	48	12	26	36	10	17	2,8	12	38	sob consulta
K2000.11004081	A	aço inoxidável	superfície sem tratamento	grafite RAL 7021	4	M8x1	21	15	26,5	6	16,5	21,5	4	10	1	3	16	sob consulta
K2000.11005081	A	aço inoxidável	superfície sem tratamento	grafite RAL 7021	5	M8x1	21	15	27,5	6	16,5	21,5	5	10	1,3	3	16	sob consulta
K2000.11105101	A	aço inoxidável	superfície sem tratamento	grafite RAL 7021	5	M10x1	25	18	32	8	19	25	5	13	1,3	4,5	12,5	sob consulta
K2000.11106101	A	aço inoxidável	superfície sem tratamento	grafite RAL 7021	6	M10x1	25	18	33	8	19	25	6	13	1,8	4,5	12,5	sob consulta
K2000.11206121	A	aço inoxidável	superfície sem tratamento	grafite RAL 7021	6	M12x1,5	29	20	39	10	23	31	6	14	1,8	5	19	sob consulta
K2000.11208121	A	aço inoxidável	superfície sem tratamento	grafite RAL 7021	8	M12x1,5	29	20	41	10	23	31	8	14	2,3	5	19	sob consulta
K2000.11308161	A	aço inoxidável	superfície sem tratamento	grafite RAL 7021	8	M16x1,5	33	23	46	12	26	36	8	17	2,3	12	38	sob consulta
K2000.11310161	A	aço inoxidável	superfície sem tratamento	grafite RAL 7021	10	M16x1,5	33	23	48	12	26	36	10	17	2,8	12	38	sob consulta
K2000.1100408184	A	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	4	M8x1	21	15	26,5	6	16,5	21,5	4	10	1	3	16	sob consulta
K2000.1100508184	A	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	5	M8x1	21	15	27,5	6	16,5	21,5	5	10	1,3	3	16	sob consulta
K2000.1110510184	A	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	5	M10x1	25	18	32	8	19	25	5	13	1,3	4,5	12,5	sob consulta
K2000.1110610184	A	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	6	M10x1	25	18	33	8	19	25	6	13	1,8	4,5	12,5	sob consulta
K2000.1120612184	A	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	6	M12x1,5	29	20	39	10	23	31	6	14	1,8	5	19	sob consulta
K2000.1131016184	A	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	10	M16x1,5	33	23	48	12	26	36	10	17	2,8	12	38	sob consulta
K2000.1120812184	A	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	8	M12x1,5	29	20	41	10	23	31	8	14	2,3	5	19	sob consulta
K2000.1130816184	A	aço inoxidável	superfície sem tratamento	vermelho RAL 3020	8	M16x1,5	33	23	46	12	26	36	8	17	2,3	12	38	sob consulta
