Descrição do artigo/Imagens dos produtos

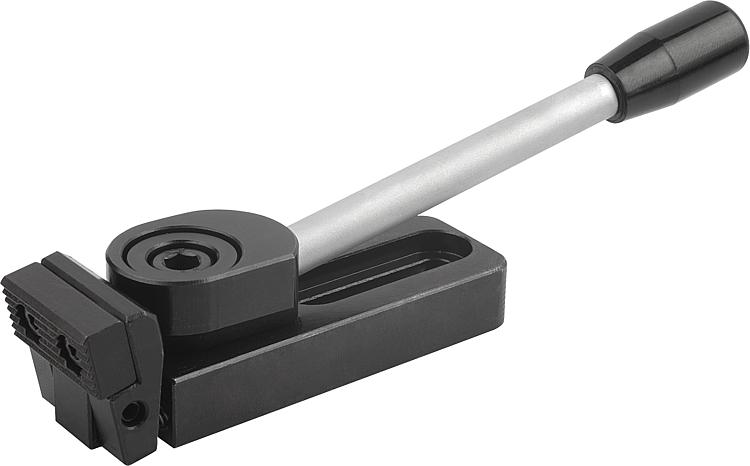

DescriçãoMaterial:Aço.Versão:peça cementada e brunida.Indicação:O grampo de fixação com força de aperto para baixo é um elemento de fixação rápida, que permite apertar peças de trabalho através do mordente giratório sobre o disco de trava excêntrico em espiral simultaneamente no batente fixo e no suporte.
O grampo de fixação com força de aperto para baixo pode ser posicionado e tensionado em um sistema de fixação modular através do parafuso limitador e da bucha centralizadora (ver desenho).

As versões K0034.006010, K0034.006015, K0034.006030 e K0034.006035 têm 2 encaixes de carboneto redondos.
Força de tensão:K0034.006... = 3800 N
K0034.010... = 7200 N
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K0034_A Grampo de fixação com força de fixação para baixo forma A 150 kB

Desenhos

Grampo de fixação com força de fixação para baixo

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaVersão 1ABDD1EE1E2E3HH1KK1LL1L2RF=Força
de aperto
N
CADAces.PreçoEncomendar
K0034.006005Aà direita7825126,2111284254542646,522201103800 sob consulta
K0034.010005Aà direita121,5401810,218201374074642713531,51437200 sob consulta
K0034.006025Aà esquerda7825126,2111284254542646,522201103800 sob consulta
K0034.010025Aà esquerda121,5401810,218201374074642713531,51437200 sob consulta
