Grampo de fixação com força de fixação para baixo
K0034_B

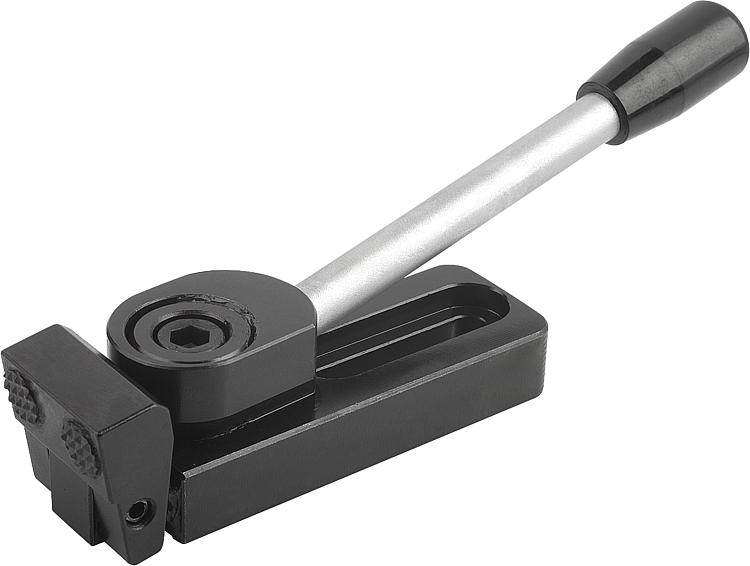

Grampo de fixação com força de fixação para baixo

voltar

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:peça cementada e brunida.Indicação:O grampo de fixação com força de aperto para baixo é um elemento de fixação rápida, que permite apertar peças de trabalho através do mordente giratório sobre o disco de trava excêntrico em espiral simultaneamente no batente fixo e no suporte.
O grampo de fixação com força de aperto para baixo pode ser posicionado e tensionado em um sistema de fixação modular através do parafuso limitador e da bucha centralizadora (ver desenho).

As versões K0034.006010, K0034.006015, K0034.006030 e K0034.006035 têm 2 encaixes de carboneto redondos.
Força de tensão:K0034.006... = 3800 N
K0034.010... = 7200 N
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K0034_B Grampo de fixação com força de fixação para baixo forma B 176 kB

Desenhos

Grampo de fixação com força de fixação para baixo

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaVersãoABDD1EE1E2E3HH1KK1LL1L2RF=força de tensão
N
CADAces.PreçoEncomendar
K0034.006010Bà direita7825126,2ø8128424453,52646,522201103800 sob consulta
K0034.010010Bà direita121,5401810,212,72013739745,542733531,51437200 sob consulta
K0034.006030Bà esquerda7825126,2ø8128424453,52646,522201103800 sob consulta
K0034.010030Bà esquerda121,5401810,212,72013739745,542733531,51437200 sob consulta
