Descrição do artigo/Imagens dos produtos

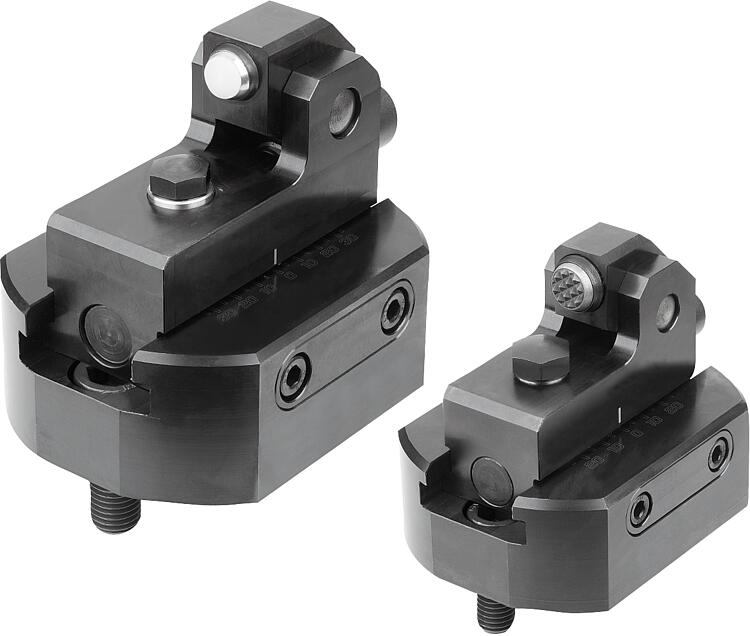

DescriçãoDescrição do produto:Elemento de fixação com inserto pendular e efeito de pressão para baixo para pré-usinagem de fixação direta e para usinagem de peças em bruto.Material:Aço.Versão:Corpo básico brunido.Indicação:Graças à sua estrutura extremamente estável, às elevadas forças de fixação e ao design compacto, o elemento de fixação com efeito de pressão para baixo é adequado para a pré-usinagem de fixação direta (OP10) com o sistema modular de 5 eixos, bem como para a fixação de peças brutas de placas e outros tipos de peças.

O ponto de fixação se adapta à geometria da peça de trabalho graças aos apoios de esfera autoalinhante integrados. Isso significa que até mesmo peças com geometria inclinada podem ser fixadas de forma rápida e segura.

Várias versões de apoios de esfera autoalinhante cobrem um amplo espectro de aplicações.

Com os dois tamanhos de sistema e a ajustabilidade contínua do sistema de fixação, é possível fixar peças de qualquer tamanho.

A altura de fixação da peça pode ser ajustada flexivelmente através de vários pés de posicionamento e ajuste fino.

As interfaces para placas de fixação (medida do perfil 40/50) e para o sistema de fixação de ponto zero UNILOCK são integradas como padrão.Vantagens:- Efeito de força de aperto para baixo.
- Aperto de peças com geometria inclinada.
- Ajuste horizontal.
- Permite várias alturas de suporte da peça de trabalho.
- Ajuste fino integrado da altura de fixação. Acessórios:- Pés de suporte K0298.
- Placa adaptadora para sistema de fixação com força de aperto para baixo K2199.
- Anéis de adaptação K2200.Fornecimento1 un. elemento de fixação com inserto pendular.

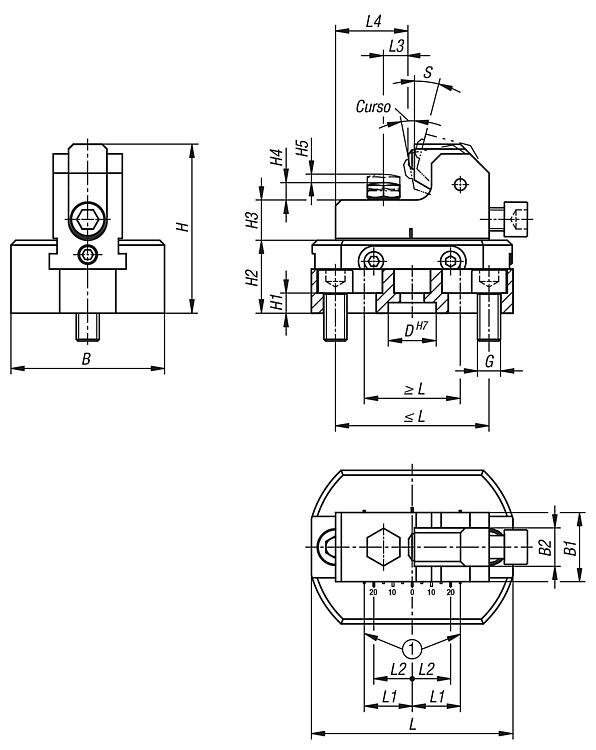

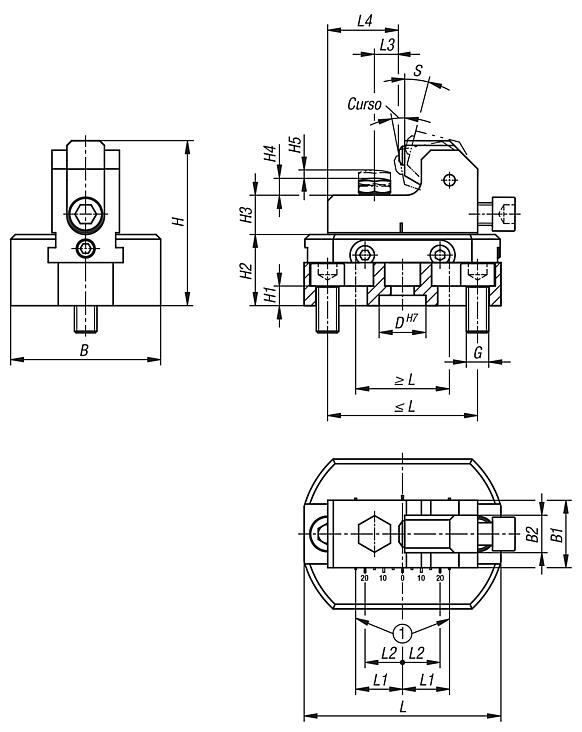

1 un. pé de suporte K0298.2081.Indicação de desenho:

1) Cuidado: risco de deformação!
Nenhuma presilha de fixação pode ser instalada nessa área!

Forma A: apoio de esfera autoalinhante liso
Forma B: apoio de esfera autoalinhante com inserto de POM
Forma C: apoio de esfera autoalinhante com recartilhado
Forma D: apoio de esfera autoalinhante com inserto de metal duro

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2197 Elemento de fixação com inserto pendular para sistema de fixação com força de aperto para baixo

341 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tamanho	Forma	B	B1	B2	D	G	H	H1	H2	H3	H4	H5	Curso	Curso S	L	L mín.	L máx.	L1	L2	L3	L4	Torque de aperto máx. Nm	F máx. kN	Preço
K2197.121050802	Tamanho de sistema 12	A	80	36	20	25	M12	91	10,5	38	21	8	5	12	6,2	105	50	80	25	22,5	13	38	40	20	sob consulta
K2197.121050803	Tamanho de sistema 12	B	80	36	20	25	M12	91	10,5	38	21	8	5	12	6,2	105	50	80	25	22,5	13	38	40	20	sob consulta
K2197.121050804	Tamanho de sistema 12	C	80	36	20	25	M12	91	10,5	38	21	8	5	12	6,2	105	50	80	25	22,5	13	38	40	20	sob consulta
K2197.121050805	Tamanho de sistema 12	D	80	36	20	25	M12	91	10,5	38	21	8	5	12	6,2	105	50	80	25	22,5	13	38	40	20	sob consulta
K2197.161301002	Tamanho de sistema 16	A	100	45	25	25	M16	116	13,5	50	25	8	7	12	6,2	130	80	100	33	27,5	18,75	53,75	65	30	sob consulta
K2197.161301003	Tamanho de sistema 16	B	100	45	25	25	M16	116	13,5	50	25	8	7	12	6,2	130	80	100	33	27,5	18,75	53,75	65	30	sob consulta
K2197.161301004	Tamanho de sistema 16	C	100	45	25	25	M16	116	13,5	50	25	8	7	12	6,2	130	80	100	33	27,5	18,75	53,75	65	30	sob consulta
K2197.161301005	Tamanho de sistema 16	D	100	45	25	25	M16	116	13,5	50	25	8	7	12	6,2	130	80	100	33	27,5	18,75	53,75	65	30	sob consulta
