- Adaptação Código do artigo
|
|

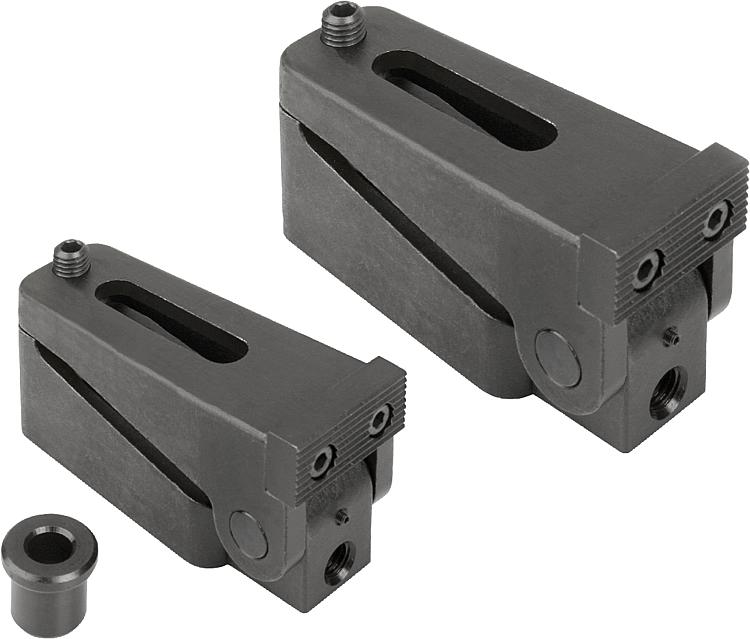

K0033Grampo de fixação com força de fixação para baixo |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Corpo básico de aço, mordente de aço cementado, bucha de centragem com colar de aço temperado.Versão:brunido. Mordente cementado.Indicação:Os mordentes tem um lado serrilhado para superfícies de fixação brutas. Neste processo atuam duas forças simultâneas: A fixação e o aperto para baixo. Um pino roscado pode ser inserido na rosca D3 para evitar o deslizamento para trás durante o processo de fixação.Indicação de desenho:Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

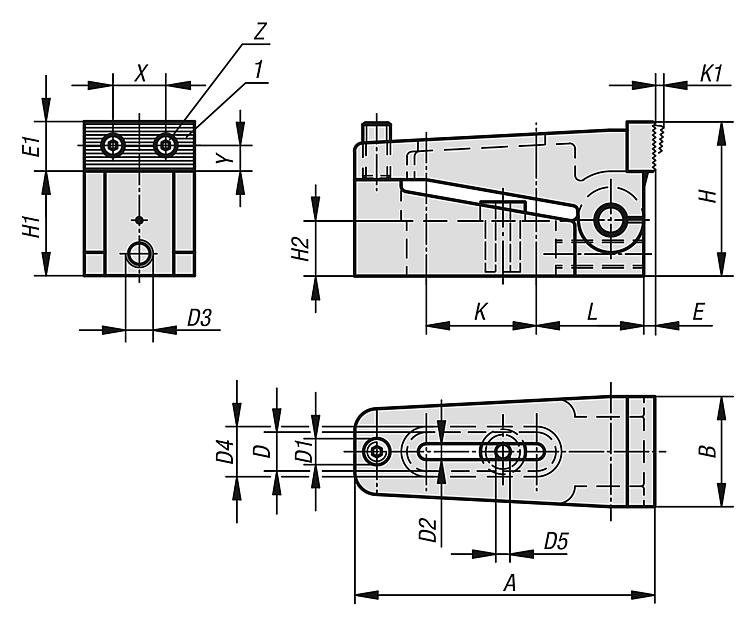

Código do artigo | A | B | D | D1 | D2 | D3 | D4 | D5 | E | E1 | H | H1 | H2 | K | K1 | L | X | Y | Z | F=Força de aperto N | CAD | Aces. | Preço | Encomendar |
---|
K0033.006 | 73 | 25 | 12,2 | M6 | 7 | M6 | 16 | 6,5 | 2,5 | 11 | 35 | 24 | 12,4 | 25,5 | 2,5 | 27 | 12 | 4,5 | M3 | 10000 | | | sob consulta | | K0033.010 | 110 | 39 | 18,2 | M10 | 11 | M10 | 24 | 10,5 | 4 | 18 | 56 | 38 | 20 | 40,5 | 4 | 39 | 20,5 | 8 | M5 | 40000 | | | sob consulta | | K0033.016 | 170 | 58 | 26,2 | M16 | 17 | M10 | 35 | 17 | 7 | 27 | 85 | 60 | 30 | 60,5 | 7 | 61 | 32 | 13 | M8 | 100000 | | | sob consulta | |
